✅ Tutto ciò che bisogna sapere sugli scambiatori di calore a fascio tubiero, noti anche come scambiatori a mantello e fascio tubiero - comunemente chiamati "per piscine"
Lo scambiatore di calore a fascio tubiero, noto anche come scambiatore a mantello e fascio tubiero, è un elemento essenziale nei processi di scambio termico nell'industria, ma non solo. È composto da tubi, che consentono il flusso delle sostanze, e da rivestimenti esterni che formano il mantello. Grazie a questa struttura, l'energia termica viene trasferita tra due sostanze diverse. Lo scambiatore a fascio tubiero trova ampio impiego in diversi settori, come l'industria chimica, l'energia e la produzione alimentare. L’efficienza della produzione e la sicurezza dei processi dipendono spesso dal corretto funzionamento dello scambiatore di calore a fascio tubiero. Per questo motivo, è utile comprenderne il funzionamento e i benefici che può apportare nell'industria. Un aspetto importante sono anche i suoi vantaggi rispetto agli scambiatori a piastre tradizionali, soprattutto per quanto riguarda le basse perdite di pressione. Per questo motivo, vengono spesso utilizzati anche per il riscaldamento delle piscine. Scopri di più nell’articolo seguente.
Lo scambiatore di calore a fascio tubiero serve per lo scambio di calore efficiente tra fluidi a temperature diverse. È un dispositivo composto da tubi attraverso i quali fluiscono due flussi indipendenti di liquidi. Uno ha una temperatura più alta e l'altro una più bassa. Lo scambio di calore avviene attraverso conduzione e trasferimento di calore tra questi fluidi. Quali sono i fluidi che scorrono nei tubi dello scambiatore? Questo dipende dalle esigenze specifiche e dall'applicazione concreta.
Lo scambiatore di calore a fascio tubiero può essere utilizzato in diversi settori, come l'industria chimica, l'energia o l'industria alimentare, ad esempio nella pastorizzazione di latte, succhi, ecc. Viene impiegato per raffreddamento, riscaldamento o recupero di calore. Grazie a questo dispositivo, è possibile ottimizzare i processi termici e migliorare l'efficienza energetica in molte applicazioni industriali, come spieghiamo più dettagliatamente nel paragrafo successivo.
✅ A cosa si usano gli scambiatori di calore a mantello e fascio tubiero?
Lo scambiatore a mantello e fascio tubiero è un dispositivo che trova ampio utilizzo in diversi settori industriali. Uno dei principali ambiti in cui è indispensabile è l'industria chimica. Gli scambiatori di questo tipo sono utilizzati per:
Disponibile
Disponibile
Un altro settore in cui vengono utilizzati questi dispositivi è l'industria alimentare. Gli scambiatori a mantello e fascio tubiero aiutano nei seguenti processi:
Inoltre, gli scambiatori a mantello e fascio tubiero sono indispensabili nell'industria petrolifera e del gas. Vengono utilizzati per condensare ed evaporare in modo efficace sostanze come il petrolio o il gas naturale. Questo processo è essenziale per l'estrazione, la lavorazione e il trasporto di queste materie prime.
Grazie ai vari ambiti di applicazione, gli scambiatori a mantello e fascio tubiero svolgono un ruolo fondamentale nel funzionamento efficiente di molte branche dell'industria. Vale la pena menzionare anche l'uso non industriale degli scambiatori tubieri. Questi dispositivi sono eccellenti anche per il riscaldamento dell'acqua nelle piscine.
✅ Come è costruito uno scambiatore di calore a fascio tubiero?

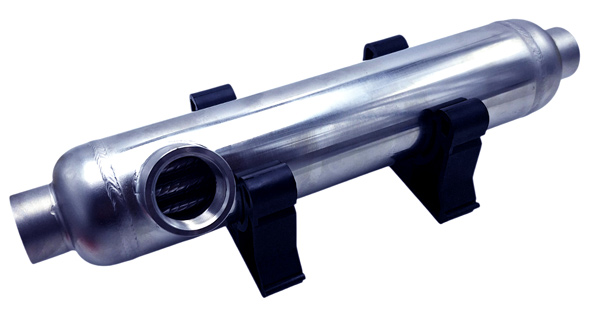

Lo scambiatore di calore a fascio tubiero è un dispositivo utilizzato per trasferire calore tra due fluidi. È composto da un mantello cilindrico all'interno del quale sono inseriti tubi a pareti sottili. Questa struttura offre una maggiore superficie di scambio termico, contribuendo a una trasmissione più efficiente dell'energia termica tra i fluidi. Gli scambiatori di calore a fascio tubiero sono ampiamente utilizzati in diversi settori, come l'industria chimica, alimentare ed energetica. Possono essere impiegati per riscaldamento, raffreddamento o recupero del calore. Grazie alla loro costruzione e alle loro caratteristiche, questi scambiatori rappresentano una soluzione estremamente efficace e popolare per il controllo della temperatura dei fluidi in vari processi tecnologici. Di seguito è riportata una descrizione dei principali elementi costruttivi dello scambiatore a fascio tubiero.
I tubi nello scambiatore di calore a mantello e fascio tubiero sono un elemento chiave nel processo di scambio termico. La struttura dei tubi varia in base alle condizioni di lavoro, per cui vengono utilizzati materiali differenti nella loro produzione. L'acciaio è ampiamente impiegato per la sua durata e resistenza alla corrosione. Le leghe di nichel sono utilizzate in condizioni chimiche aggressive. Le leghe di rame sono preferite per la loro elevata conducibilità termica. Le leghe di titanio sono invece usate in condizioni di lavoro particolarmente esigenti, dove sono fondamentali la resistenza meccanica e la resistenza alle alte temperature. Grazie ai diversi materiali utilizzati nei tubi, è possibile garantire un funzionamento ottimale dello scambiatore di calore in varie condizioni.
Il mantello dello scambiatore di calore a fascio tubiero è un elemento di forma cilindrica che circonda i tubi, creando una camera. Grazie al flusso dei fluidi, avviene lo scambio di calore. La struttura del mantello, a volte combinata con deflettori, permette un miglior mescolamento dei fluidi e accelera il processo di scambio termico. Inoltre, gli scambiatori tubieri riducono il rischio di formazione di depositi e incrostazioni, prolungando la vita utile dell’apparecchiatura e offrendo un vantaggio importante rispetto agli scambiatori a piastre. Il mantello dello scambiatore di calore a fascio tubiero è dunque un componente essenziale per un'efficace trasferimento termico.
I bocchettoni nello scambiatore di calore a fascio tubiero sono brevi raccordi che collegano il mantello o le testate ai tubi. Attraverso i bocchettoni di ingresso, il fluido viene introdotto nello scambiatore. Attraverso quelli di uscita, il fluido esce dallo scambiatore tubiero.
Attualmente non disponibile
Disponibile
Attualmente non disponibile
Lo scambiatore di calore a fascio tubiero è un dispositivo utilizzato per il trasferimento efficiente del calore tra due fluidi diversi senza contatto diretto né mescolamento. Prendiamo come esempio un caso tipico, spesso riscontrato nell’industria.
Nel processo produttivo, l'olio minerale supera la temperatura consentita. Per raffreddarlo, è possibile utilizzare uno scambiatore di calore a fascio tubiero. In questo caso, il fluido refrigerante potrebbe essere acqua fredda che scorre nei tubi dello scambiatore di calore, mentre l'olio caldo circola nel secondo circuito (mantello) all’esterno dei tubi. L'olio riscaldato, circolando nello scambiatore di calore, trasferisce calore attraverso la superficie dei tubi all'acqua a temperatura inferiore. I deflettori presenti nello scambiatore tubiero aumentano la turbolenza del flusso del fluido e, di conseguenza, migliorano anche l'efficienza dello scambio termico.
✅☑️ Gli scambiatori di calore a fascio tubiero sono migliori di quelli a piastre? Quali sono i loro vantaggi rispetto agli scambiatori a piastre?
Gli scambiatori a mantello e fascio tubiero non sono necessariamente migliori di quelli a piastre in ogni applicazione. Si tratta di dispositivi con una struttura diversa, quindi con caratteristiche parametriche differenti rispetto ai modelli tradizionali a piastre. Tuttavia, la superficie di scambio termico in uno scambiatore tubiero ha un coefficiente di trasferimento del calore inferiore rispetto ai modelli a piastre. Questo significa che per ottenere la stessa efficienza di un equivalente a piastre, un modello a fascio tubiero richiede dimensioni maggiori.
In ogni caso, gli scambiatori a piastre presentano una maggiore resistenza al flusso (maggiori perdite di pressione del fluido che passa attraverso i suoi canali). Ciò non li esclude dalle installazioni domestiche di riscaldamento, ma in molte applicazioni industriali, proprio per questo motivo, gli scambiatori di calore a fascio tubiero rappresentano una soluzione migliore, anche se non sempre più economica. Non si tratta quindi di una soluzione né migliore né peggiore, ma piuttosto di una con caratteristiche diverse, e quindi con un diverso campo di applicazione.
Un altro interessante utilizzo dello scambiatore di calore a fascio tubiero, in cui si dimostra molto più efficace rispetto alla versione a piastre, è la cosiddetta marinizzazione dei motori delle imbarcazioni. In questo caso, lo scambiatore a fascio tubiero viene usato come radiatore, dove il fluido refrigerante è l'acqua di mare prelevata all'esterno della barca. Gli scambiatori a piastre, a causa della loro struttura e delle elevate perdite di pressione, non sono la scelta migliore per la marinizzazione, mentre quelli a fascio tubiero risultano eccellenti e meno soggetti a ostruzioni.
✅☑️ In questo utilizzo specifico e non comune, è importante scegliere il materiale giusto per lo scambiatore. L'acciaio inossidabile può essere utilizzato solo con acqua dolce, mentre l’acqua marina richiede scambiatori di titanio, purtroppo molto costosi.
Lo scambiatore per piscina è un buon esempio di scambiatore a fascio tubiero. Viene utilizzato per riscaldare l'acqua della piscina. Gli scambiatori per piscina possono essere realizzati in diversi materiali, come il titanio o l’acciaio inossidabile (316L). Entrambi questi materiali sono resistenti alla corrosione (il titanio anche in ambienti di acqua marina/salata), caratteristica importante per l'uso in piscine. Grazie alla struttura a fascio tubiero, lo scambiatore per piscina garantisce un efficace scambio termico tra il fluido riscaldante e l'acqua della piscina. Questo lo rende una soluzione efficiente e performante per il riscaldamento dell’acqua in piscina.
Nella nostra offerta è possibile trovare sia scambiatori per piscina in titanio che in acciaio.
