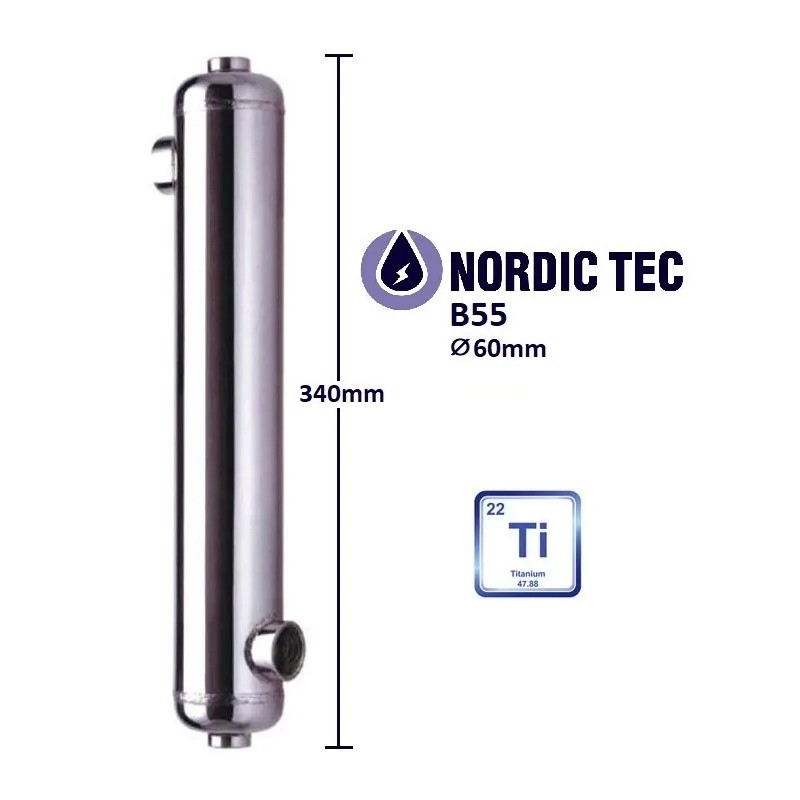

Scambiatore di calore in Titanio per piscina B55-Ti 16 kW

Scambiatore di calore per acqua salata o marina Nordic Tec B55-Ti

Scambiatore di calore per piscine in titanio da 16 kW, ideale per acqua salata o acqua marina

Potenza: 16 kW (55 000 BTU/h)

• Lo scambiatore di calore in Titanio B55-Ti raggiunge la cosiddetta potenza nominale quando i fluidi utilizzati sono acqua &acqua (senza glicole o liquidi antigelo) e quando la differenza di temperatura tra i lati è di 60 °C. Ciò non significa che lo scambiatore in titanio sia in grado di raggiungere una potenza di 16 kW con parametri di alimentazione bassi, come quelli di una pompa di calore.
  In caso di diminuzione della differenza tra il fluido termovettore e il fluido riscaldato, la reale capacità di trasferimento termico (in kW) diminuisce secondo il seguente schema:
  - per 50 °C = 85 % - 13,6 kW
  - per 40 °C = 70 % - 11,2 kW
  - per 30 °C = 55 % - 8,8 kW


• Se è indispensabile utilizzare un liquido antigelo come il glicole, l'efficienza di trasferimento del calore diminuirà di circa l'8-15% (stima basata sulla concentrazione del glicole). Questo è un aspetto importante da tenere in considerazione nella scelta dello scambiatore in titanio per piscine

Area di scambio termico: 0,15 m²
Materiale: Titanio
Pressione: Testata a 10 bar, operativa a 6 bar

Raccordi:

• 2x 3/4 pollici - per il fluido termovettore (K1 e K4)
• 1 pollice - per il fluido riscaldato (K3 e K2)

Portata:

• Fluido termovettore: 28 l/min
• Fluido riscaldato: 185 l/min

Temperatura massima di esercizio: fino a 210 °C

Certificazioni: PED 97/23/EC, ISO9001

Caratteristiche:
  - Elevata portata con basse perdite di pressione
  - Progettato per l'autopulizia

Applicazioni:
  - Piscine, spa e serbatoi di acqua calda, in particolare con salamoia, acqua salata o marina
  - Applicazioni industriali come raffreddatori di oli, motori, sistemi di trasmissione e campioni in impianti a caldaia

Collegamento degli scambiatori di calore a fascio tubiero in titanio al sistema di riscaldamento

K1: Ingresso del fluido termovettore
K2: Uscita del fluido riscaldato
K3: Ingresso del fluido riscaldato
K4: Uscita del fluido termovettore

Gli scambiatori in titanio B55-Ti devono essere collegati in controcorrente per ottenere la massima efficienza.

La regola del controcorrente, come illustrato nello schema sopra, implica che il fluido di riscaldamento (o un altro fluido alimentante) deve scorrere in direzione opposta rispetto al fluido riscaldato, in questo caso l'acqua della piscina. Negli scambiatori di calore a fascio tubiero, indipendentemente dal materiale (titanio o acciaio) disponibile nella nostra offerta, è possibile invertire liberamente la direzione del flusso dei fluidi. Tuttavia, è importante notare che se la regola del controcorrente non viene rispettata, lo scambio termico sarà significativamente ridotto, compromettendo l'efficienza del prodotto.

Il principio del controcorrente si applica sia agli scambiatori di calore a fascio tubiero che agliscambiatori a piastre del marchio NORDIC TEC.

Come accessorio utile per il collegamento degli scambiatori di calore in titanio ai sistemi, consigliamo anche le valvole di intercettazione per scambiatori. Queste consentono di isolare lo scambiatore dal sistema in qualsiasi momento, nel caso in cui si renda necessaria la manutenzione o la pulizia dello stesso.
