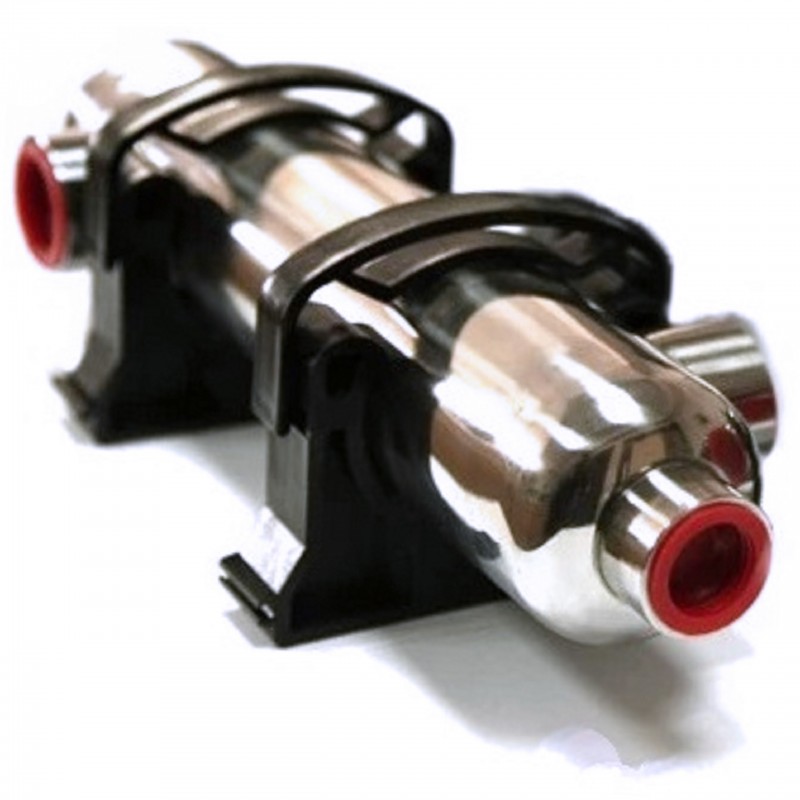

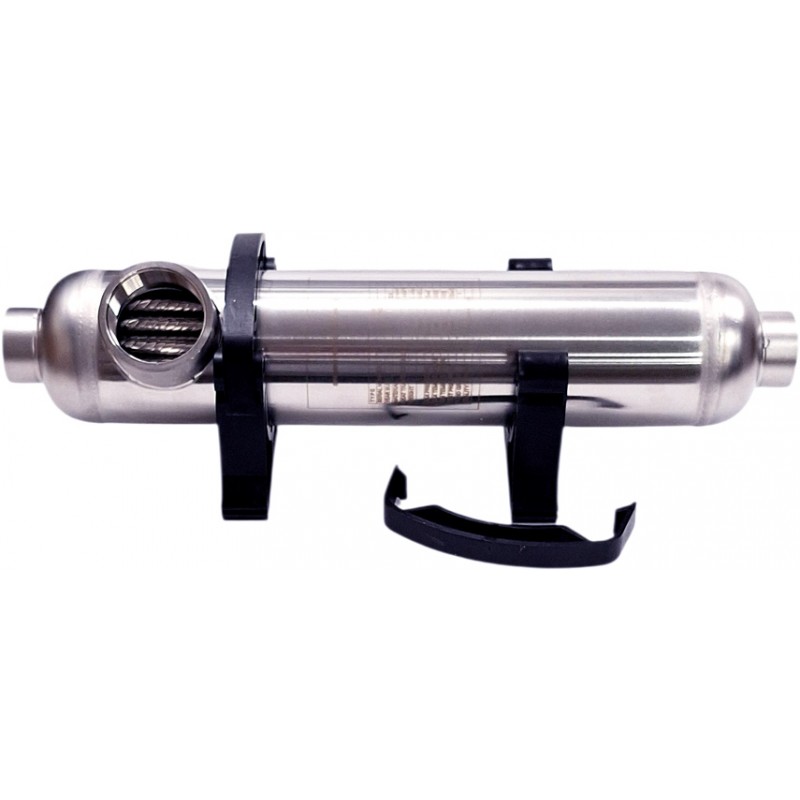

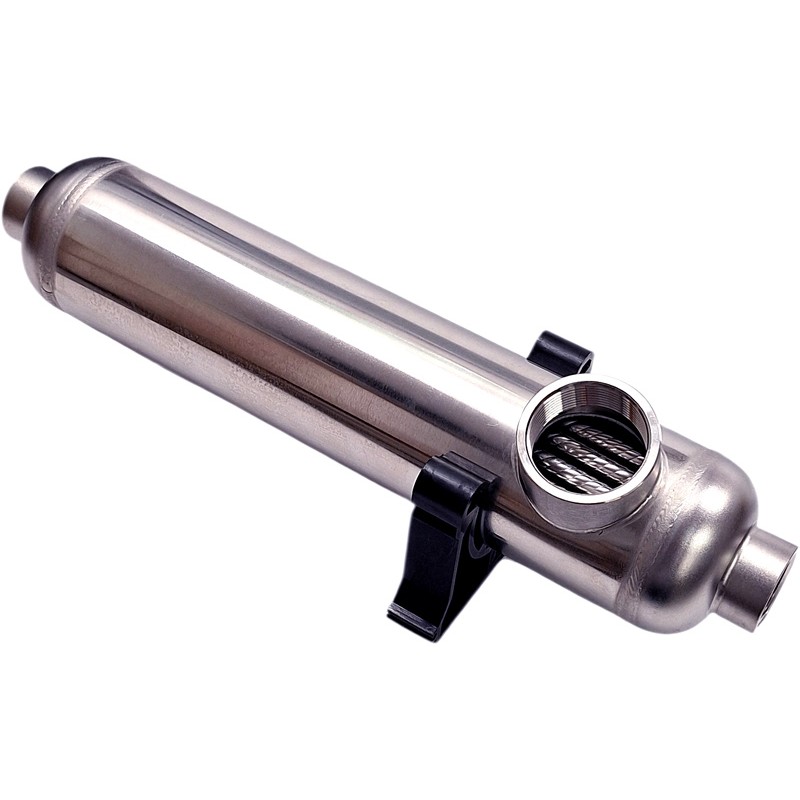

Scambiatore di calore per piscina da 45 kW Nordic Tec B155
Scambiatore di calore a fascio tubiero da 45 kW per il riscaldamento della piscina.
Uno dei modelli più popolari di scambiatori di calore per piscine, apprezzato anche per le sue dimensioni classiche e le prestazioni ottenute.
Potenza nominale: 45 kW (155 kBTU/h)
- Lo scambiatore di calore per piscina B155 raggiunge la potenza nominale di 45 kW quando i fluidi utilizzati sono acqua/acqua (senza l'aggiunta di glicole o altri liquidi antigelo) e la differenza di temperatura tra i due lati è di 60°C. Tuttavia, ciò non implica che lo scambiatore poer piscina possa ottenere una potenza di 45 kW con parametri di alimentazione ridotti, come quelli forniti da una pompa di calore.
Se la differenza di temperatura tra il fluido termico e quello riscaldato diminuisce, anche la capacità effettiva di trasferimento del calore (misurata in kW) si riduce secondo il seguente schema:
- per 50 °C = 85% | 38 kW
- per 40 °C = 70% | 31 kW
- per 30 °C = 55% | 24 kW
- Nel caso di altri fluidi termovettori (con diversa capacità di trasferimento del calore, come il glicole), il parametro di 45 kW può essere considerato solo indicativo.
- Nel caso in cui si renda necessario l'uso di un liquido antigelo, come il glicole, la capacità di trasferimento del calore si ridurrà di circa l'8-15% (a seconda della concentrazione del glicole). Questo è un fattore cruciale da considerare quando si sceglie uno scambiatore di calore per piscine.
Materiale: Acciaio Inossidable - INOX 316 (senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.
✅ Destinazione (fluidi) - lo scambiatore di calore per piscina B155 è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato.
Flussi nominali:
- Fluido termovettore / lato della fonte di calore: 32 l/min
- Fluido riscaldato / acqua della piscina: 237 l/min
Pressione di esercizio: fino a 6 bar - Pressione di prova: 10 bar
Connessioni per i fluidi
- 2x 1 1/2 pollice
- 2x 1 pollice
Volume della piscina (consigliato):
- Fino a 45 m³ nominali, mantenendo una differenza di temperatura dei fluidi di 60°C (come indicato sopra) e livelli di flusso adeguati.
- Nel caso di alimentazione con temperature o portate inferiori, il volume della piscina che lo scambiatore da 45 kW può riscaldare non sarà gestito correttamente. Pertanto, il criterio principale per la scelta dello scambiatore per la piscina non dovrebbe essere solo il volume, ma anche il tipo e l'efficienza del sistema di riscaldamento (fonti di calore, come caldaia a gas, caldaia a pellet, carbone ecologico, pompa di calore o pannelli solari).

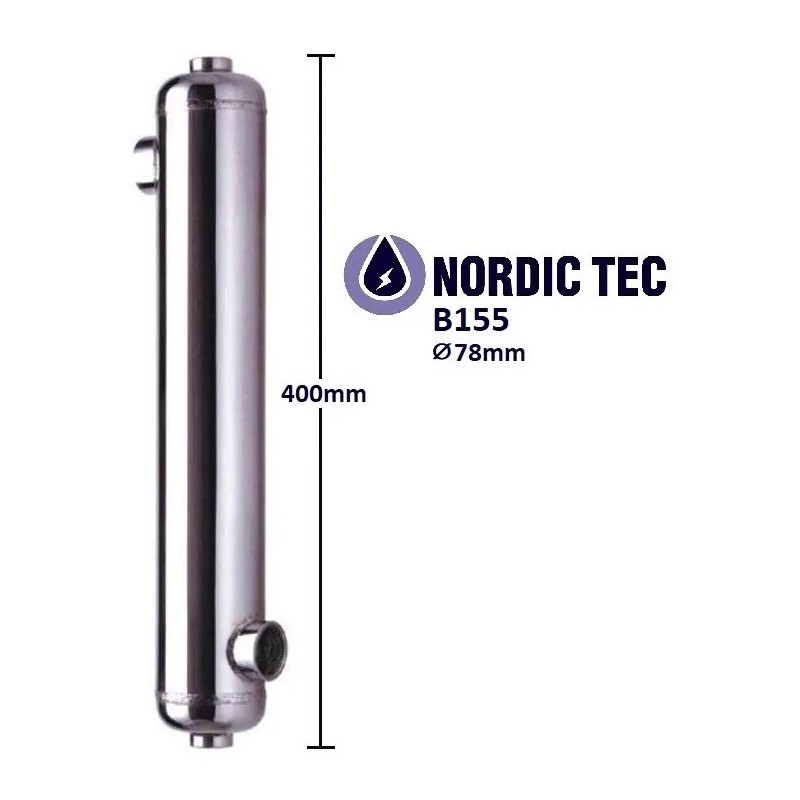

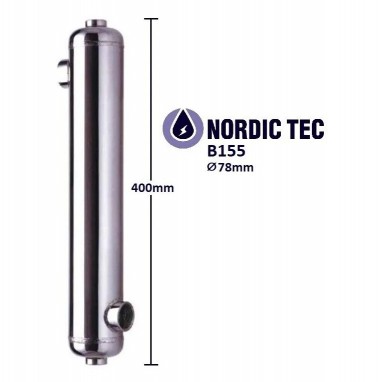

Dimensioni:
- Lunghezza con raccordi dell'acqua: 400 mm
- Diametro: 78 mm
Impiego degli scambiatori di calore per piscine - 45 kW
- Tecnologie per piscine e riscaldamento di piscine, jacuzzi o serbatoi di acqua calda: l'applicazione principale dello scambiatore di calore per piscine
- Riscaldamento a pavimento: ideale dove è richiesto uno scambiatore di calore a fascio tubiero con perdite di pressione minime (ad esempio, in sistemi gravitazionali o sul lato della caldaia)
- Sbrinamento di superfici come aree di parcheggio, vialetti e piazzali, ovunque sia necessario mantenere temperature leggermente positive, utilizzando sistemi con fluidi antigelo come il glicole
- Caminetti con scambiatori ad acqua, caldaie, pannelli solari e altri dispositivi per riscaldamento e acqua sanitaria
- Applicazioni industriali, come raffreddamento di oli, motori, sistemi di trasmissione e campioni in impianti di caldaie
Superficie di scambio termico dello scambiatore di calore per piscina B155 - 0,33 m²

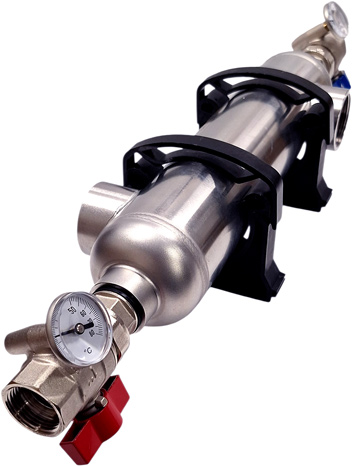

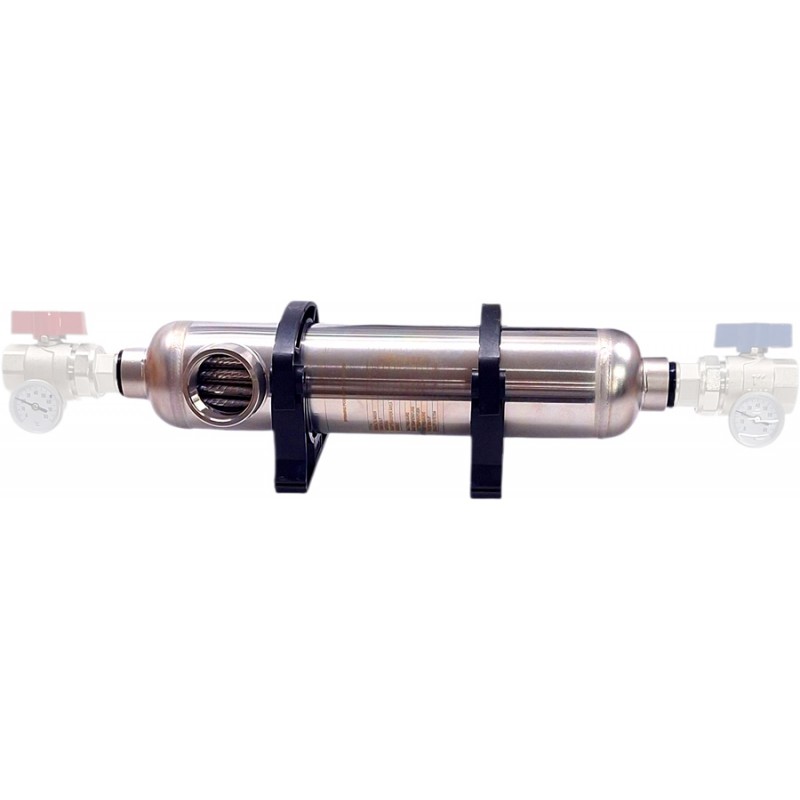

Come collegare lo scambiatore di calore per piscina B155? | nordictec-shop.it
K1 - ingresso del fluido termovettore
K2 - uscita del fluido riscaldato
K3 - ingresso del fluido riscaldato
K4 - uscita del fluido termovettore
Un collegamento dello scambiatore di calore per piscina come descritto sopra prevede l'installazione seguendo il principio del controcorrente. Questo principio si riferisce ai flussi dei liquidi che attraversano lo scambiatore della piscina. Come mostrato nell'immagine allegata, i flussi dovrebbero scorrere in direzioni opposte per garantire il massimo contatto possibile tra i due fluidi (idealmente, poiché sappiamo che i fluidi nello scambiatore sono separati). Gli scambiatori di calore per piscine, essendo dispositivi a controcorrente, devono essere collegati seguendo questo principio: altrimenti non saranno in grado di sfruttare appieno il loro potenziale e l'acqua della piscina potrebbe non raggiungere la temperatura desiderata.
Il senso di flusso indicato nell'immagine di esempio è solo un suggerimento. I flussi possono essere invertiti, poiché i canali dello scambiatore hanno la stessa capacità e prestazioni in entrambe le direzioni. È importante ricordare, però, che anche il lato opposto deve essere invertito per mantenere il principio del controcorrente.
Non è invece consigliabile invertire i canali dello scambiatore: il canale K3-K2, essendo più grande (e quindi con una potenziale portata di massa maggiore), è più adatto per l'acqua della piscina. Di conseguenza, il canale con una minore capacità, ovvero K1-K4, è più indicato per il circuito di riscaldamento, in genere alimentato da una tradizionale pompa di circolazione. Vale la pena ricordare che la corretta assegnazione del canale per il flusso dell'acqua della piscina e per l'alimentazione si riferisce specificamente agli scambiatori di calore per piscine, come quello descritto sopra. Nel caso degli scambiatori di calore a piastre Nordic Tec, invece, entrambi i canali offrono le stesse caratteristiche di flusso.
