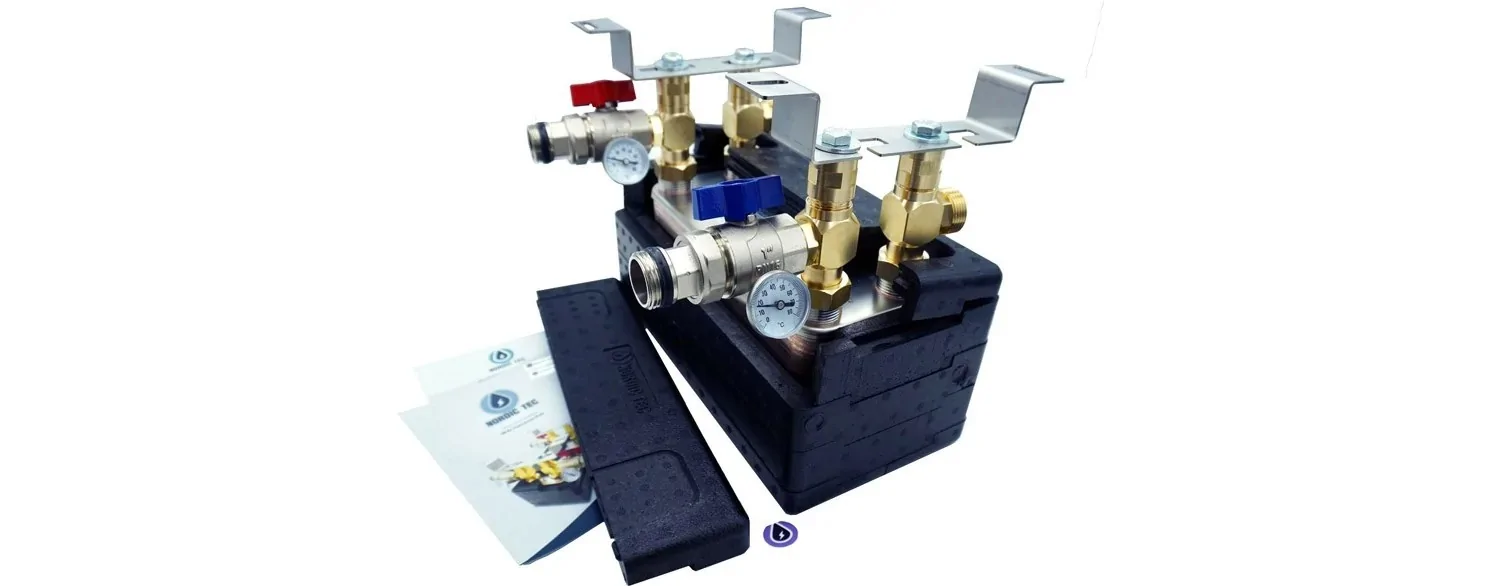

Se hai uno scambiatore di calore a piastre nel tuo impianto - o stai pianificando di installarlo - scopri quali errori si commettono più facilmente durante il montaggio di questo dispositivo. In questo modo eviterai errori e correzioni dispendiose in termini di tempo, o sarai in grado di verificare se l'idraulico ha eseguito il collegamento correttamente. Oppure hai già uno scambiatore e il tuo impianto non funziona come dovrebbe? Leggi l'articolo, scopri di più e diagnostica il problema.
Un problema comune è l'acquisto di uno scambiatore "ad occhio", senza una selezione accurata in base alla potenza termica specifica dell'impianto. Uno scambiatore troppo piccolo non sarà in grado di trasferire la quantità di energia richiesta, con conseguente sottoriscaldamento dell'edificio o problemi con l'acqua calda sanitaria. In questo articolo non ci occupiamo in dettaglio della selezione dei dispositivi, ma piuttosto degli errori di installazione - tuttavia, in caso di selezione errata del dispositivo - anche un collegamento corretto non ci sarà di grande aiuto. Per saperne di più, consulta l'articolo qui sotto.
Attualmente non disponibile
Disponibile
Gli scambiatori di calore a piastre sono dispositivi estremamente efficaci utilizzati negli impianti di riscaldamento, raffreddamento e sanitari. Tuttavia, il loro corretto funzionamento dipende in gran parte da un'installazione e un collegamento corretti. Purtroppo, gli errori di installazione sono abbastanza frequenti, poiché non si tratta di un dispositivo comune e persino gli idraulici spesso non hanno molta esperienza con la selezione o il collegamento stesso. Ciò può portare a una riduzione dell'efficienza, guasti o addirittura al danneggiamento del dispositivo. Ecco gli errori più comuni commessi durante il collegamento degli scambiatori di calore a piastre.
La maggior parte degli scambiatori di calore a piastre sono dispositivi a controcorrente. Uno scambiatore di calore a controcorrente dovrebbe essere sempre collegato in un sistema a controcorrente – ciò significa che i fluidi scorrono in direzioni opposte (l'uno rispetto all'altro). Questo metodo garantisce la massima efficienza nello scambio di calore. Un errore comune è il collegamento in parallelo – cioè i fluidi scorrono nella stessa direzione – il che riduce significativamente l'efficienza dello scambiatore. Un errore del genere può causare una perdita di efficienza fino al 30-50% dello scambiatore a piastre, e ciò ovviamente porterà a un funzionamento non corretto del sistema. A meno che non si installi uno scambiatore enormemente sovradimensionato, ad esempio 2-3 volte più grande del necessario, in tal caso il sovradimensionamento coprirà la riduzione di efficienza causata dal mancato collegamento a controcorrente.

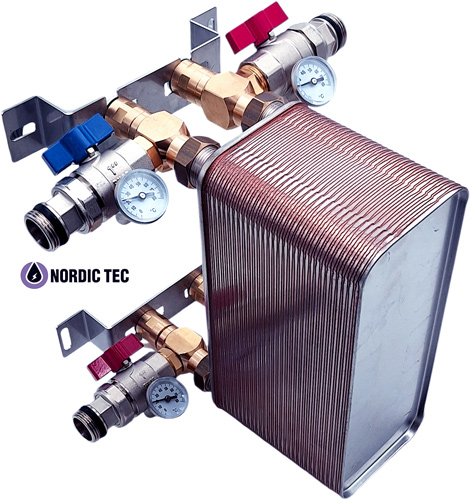

Nel caso degli scambiatori Nordic Tec, come anche di altri produttori, gli scambiatori a piastre hanno sulla targhetta delle frecce che ricordano la controcorrente.
Una cosa importante - nel caso degli scambiatori Nordic Tec è possibile modificare liberamente le direzioni di flusso (mantenendo la controcorrente). Ciò significa che non importa in quale direzione scorre il fluido in un determinato canale, purché l'altro canale sia a controcorrente rispetto al primo. Tuttavia, questo potrebbe non valere per altri produttori o marchi di scambiatori.
Nell'impianto dovrebbero essere installati filtri a rete (min. 500 micron) prima dell'ingresso dello scambiatore di calore (da entrambi i lati), per proteggerlo da contaminanti: particelle metalliche, ruggine, sabbia o sedimenti. La mancanza di filtri porta all'ostruzione dei canali, con conseguente riduzione dell'efficienza o danneggiamento permanente dello scambiatore. Uno scambiatore ostruito spesso può ancora essere pulito - ma non c'è mai garanzia, quindi può essere danneggiato permanentemente se si dimenticano i filtri.
Nel nostro lavoro con gli scambiatori di calore abbiamo incontrato molti approcci interessanti - ad esempio, un idraulico aveva l'abitudine di testare prima se lo scambiatore funzionava - e solo dopo aggiungeva i filtri. Per le persone con un po' di immaginazione non sarà una sorpresa che proprio all'accensione delle pompe, cioè con un movimento improvviso dell'acqua, il rischio di aspirare contaminanti nello scambiatore sia massimo. Poi questo artigiano si chiedeva perché dopo alcune settimane, a volte dopo una stagione, lo scambiatore smettesse di funzionare, ma insisteva che non poteva essere contaminato. È necessario dire chiaramente - i filtri dovrebbero essere presenti davanti allo scambiatore già al primo avvio di prova.
Come curiosità, possiamo anche dire che una volta ci siamo imbattuti in un'altra idea interessante - cioè un idraulico ha notato che qualcosa non funzionava correttamente e sospettava problemi con il flusso del mezzo nell'impianto. Per questo motivo - per migliorarlo... ha rimosso i filtri davanti allo scambiatore. Sorvoliamo su questo.
Ricordiamo anche che la presenza di filtri non significa che lo scambiatore non debba essere pulito di tanto in tanto, vale la pena farlo, ad esempio una volta ogni 1 o 2 stagioni.
È anche importante ricordare che nessun produttore specifica quali filtri dovrebbero essere installati. È necessario valutare lo stato dell'impianto. Molto spesso si considera essenziale un filtro a rete. Tuttavia, in vecchi impianti aperti può anche essere giustificato un filtro magnetico o un separatore. Per valutarlo è necessario avere un po' di esperienza e valutare le condizioni dell'impianto sul posto.
✅ Un'informazione importante è anche che i filtri devono essere installati davanti agli scambiatori a piastre anche nel caso del loro montaggio in nuovi impianti chiusi in edilizia moderna, non solo nel caso di tubature vecchie e usurate.
Disponibile
Disponibile
Uno scambiatore a piastre, per poter essere correttamente spurgo, dovrebbe essere montato verticalmente. Da questa regola possono esserci eccezioni, selezionate accuratamente dai progettisti, ad esempio in alcune stazioni di acqua calda o logo-terme. Assolutamente non dovremmo montare lo scambiatore in posizione orizzontale, sdraiato su un lato, ecc. La posizione peggiore è metterlo "a pancia in su", cioè con le connessioni verso l'alto, in questo caso si ostruirà quasi immediatamente.
In sintesi - se lo scambiatore non è collegato in posizione verticale, è solo questione di tempo prima che si formino sacche d'aria e si blocchi il flusso. Succederà piuttosto prima che poi.
Gli scambiatori a piastre hanno parametri di esercizio ben definiti (pressione operativa e temperatura massima) che non possono essere superati. Purtroppo, capita che vengano installati scambiatori in impianti dove queste condizioni vengono superate, ad esempio in impianti a vapore o con pompe di potenza eccessiva. Le conseguenze possono essere perdite o danni permanenti alle piastre. Si tratta più di una selezione inappropriata che dell'installazione stessa, ma vale la pena ricordare anche questo aspetto.
In un sistema liquido-liquido è meno frequente che si superino le pressioni operative - in questo caso può accadere piuttosto quando si utilizza un normale scambiatore di calore a piastre per il freon - invece di un scambiatore per freon ad alta pressione speciale.
Come sopra - è una questione che dovremmo affrontare più nella fase di selezione. Tuttavia, il caso più comune è il collegamento di un normale scambiatore di calore liquido-liquido (come ad esempio Nordic Tec Ba-12, Ba-23, Ba-16, Ba-27, Ba-32 o simili) per l'uso con una pompa di calore come condensatore, cioè con fluidi gassosi. Naturalmente uno scambiatore a piastre liquido-liquido non è certificato per il freon e fluidi simili, il che rischia di causare perdite nello scambiatore e il dispositivo perde la garanzia in tale utilizzo.
Un altro caso è ad esempio l'utilizzo di scambiatori di calore standard per piscine, invece di utilizzare i più costosi scambiatori per piscine. Questo a volte è motivato dall'ignoranza, a volte dal desiderio di risparmiare - ma vale la pena sapere che c'è il rischio di perdite nel dispositivo, poiché uno scambiatore a piastre saldato in rame non sarà resistente a lungo termine a concentrazioni così elevate di cloro o prodotti chimici per il trattamento dell'acqua della piscina.
Una situazione simile si verifica ad esempio quando si utilizzano scambiatori di calore a piastre - cioè standard - per fluidi come acqua di falda, acqua di pozzo, acqua piovana o acqua di fiume. Naturalmente l'acqua non trattata contenente sali minerali e vari elementi non è la stessa cosa dell'acqua trattata a livello base e questo deve essere concordato con il produttore o il venditore per non perdere la garanzia.
