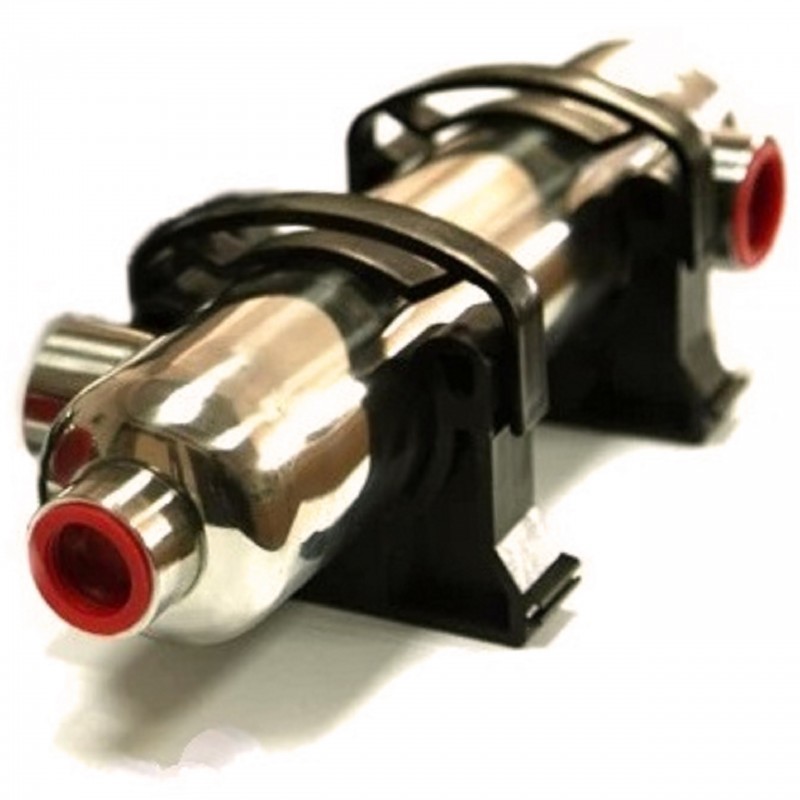

Scambiatore di calore per piscina 60 kW Nordic Tec B210

  • Con staffe di montaggio a parete
  • Materiale: ACCIAIO INOX 316L
  • Potenza: 61kW
  • Collegamenti: 4x 1 1/2"
  • Superficie di scambio termico: 0,44 m²

Dispositivo di riscaldamento - scambiatore di calore per piscina da 60 kW, in acciaio inox resistente ad alte concentrazioni di cloro e prodotti chimici per il trattamento dell'acqua. Il tipo di dispositivo è uno scambiatore a tubi. Gli scambiatori per piscine Nordic Tec possono essere utilizzati con la maggior parte delle fonti di calore disponibili sul mercato europeo, come pompe di calore, caldaie a gas, camini con sistema ad acqua e altri. È consentito anche l'utilizzo dello scambiatore come componente per il riscaldamento della piscina tramite collettori solari riempiti di glicole. Il glicole non rappresenta una minaccia per il nostro dispositivo. Lo scambiatore di calore B210 deve essere utilizzato con acqua dolce. Nel caso in cui venga utilizzato il sale nell'acqua, si consiglia di optare per lo scambiatore di calore B210-Ti, realizzato interamente in titanio.

Consegna gratuita dello scambiatore per piscina 61 kW in tutta Italia

Riferimento: Scambiatore-a-fascio-tubiero-B210
Condizione
Disponibile
239,99 €
Tasse incluse



Scambiatore di calore per piscina da 61 kW Nordic Tec B210

Scambiatore di calore a fascio tubiero da 61 kW per il riscaldamento della piscina.
Uno dei modelli più popolari di scambiatori per piscine, apprezzato anche per le sue dimensioni classiche e le prestazioni ottenute.



Potenza nominale: 61 kW (210 kBTU/h)

  • Lo scambiatore di calore per piscina B210 raggiunge la potenza nominale di 61 kW (210 kBTU/h) - quando i fluidi utilizzati sono acqua/acqua (senza l'aggiunta di glicole o altri liquidi antigelo) e la differenza di temperatura tra i due lati è di 60 °C. Tuttavia, ciò non implica che lo scambiatore poer piscina possa ottenere una potenza di 61 kW con parametri di alimentazione ridotti, come quelli forniti da una pompa di calore.

    Se la differenza di temperatura tra il fluido termico e quello riscaldato diminuisce, anche la capacità effettiva di trasferimento del calore (misurata in kW) si riduce secondo il seguente schema:
    - per 50 °C = 85% | 51 kW
    - per 40 °C = 70% | 42 kW
    - per 30 °C = 55% | 33 kW

  • Nel caso di utilizzo di altri fluidi termici con capacità di trasferimento del calore differenti, come il glicole, il valore di 61 kW è da considerarsi puramente indicativo.
  • Se si richiede l'uso di un liquido antigelo come il glicole, l'efficienza del trasferimento di calore diminuirà di circa l'8-15%, a seconda della concentrazione di glicole. Questo è un aspetto importante da tenere in considerazione nella scelta di uno scambiatore di calore per piscine.

Materiale: Acciaio Inossidable - INOX 316L (senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.

Destinazione (fluidi) - lo scambiatore di calore per piscina B210 ✅ è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato.

Flussi nominali:

  • Fluido termovettore / lato della fonte di calore: 35 l/min
  • Fluido riscaldato / acqua della piscina: 242 l/min

Pressione di esercizio: fino a 6 bar - Pressione di prova: 10 bar

Connessioni per i fluidi

  • 2x 1 1/2"
  • 2x 1 1/2"

Volume della piscina (consigliato):

  • Fino a 70 m³ nominali, mantenendo una differenza di temperatura dei fluidi di 60°C (come indicato sopra) e livelli di flusso adeguati.
  • Si segnala che il volume della piscina indicato sopra può essere correttamente gestito dallo scambiatore di calore B210 solo se vengono garantiti parametri adeguati, ossia un fluido termico con una temperatura superiore di 60°C rispetto all'acqua della piscina e flussi adeguati, come specificato nella descrizione.
  • Nella pratica, lo scambiatore di calore B210 gestisce più frequentemente piscine di dimensioni inferiori, a seconda della fonte di calore utilizzata.

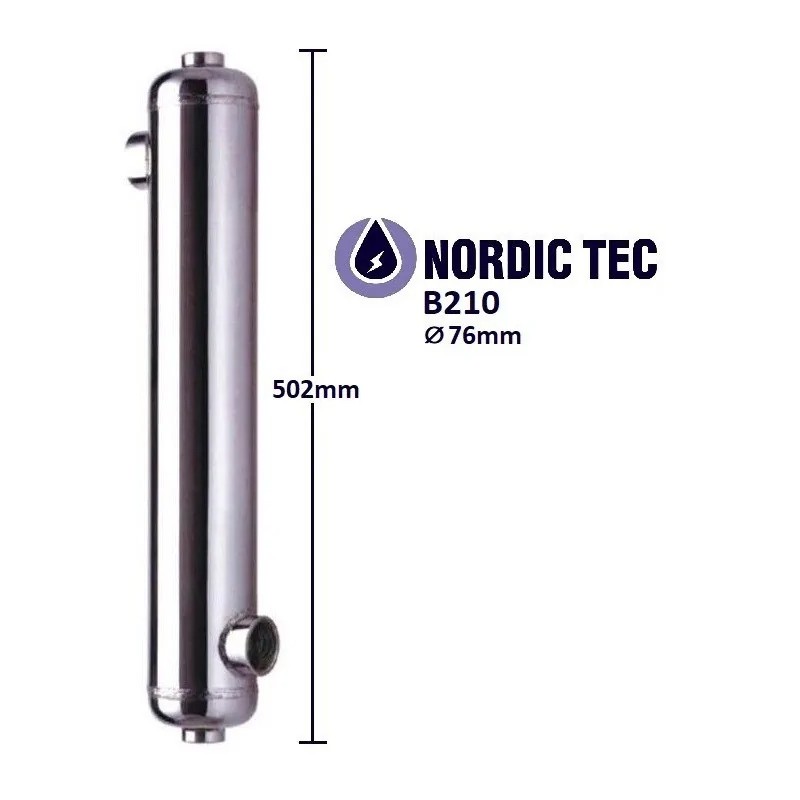

Dimensioni:

  • Lunghezza con raccordi dell'acqua: 502 mm
  • Diametro: 76 mm

Superficie di scambio termico dello scambiatore di calore per piscina B210 - 0,44 m²

Superficie di scambio termico dello scambiatore di calore per piscina B210

Come collegare lo scambiatore di calore per piscina B210

Modalità di collegamento dello scambiatore di calore per piscina B210 al sistema di riscaldamento

Il metodo principale per collegare lo scambiatore di calore per piscina B210 è in controcorrente. Qualsiasi altro metodo non garantirà l'efficienza ottimale per il riscaldamento della piscina. Di seguito è descritto come funziona il collegamento in controcorrente, facendo riferimento al grafico sopra, che mostra i collegamenti dello scambiatore di calore.

  • K1 - ingresso del fluido termico
  • K2 - uscita del fluido riscaldato
  • K3 - ingresso del fluido riscaldato
  • K4 - uscita del fluido termico

Gli scambiatori di calore per piscina, incluso il modello B210 da 61kW, vengono collegati in controcorrente per ottenere la massima efficienza nel riscaldamento della piscina. Il collegamento secondo lo schema sopra segue il principio del controcorrente ed è consigliabile attenersi a esso. In caso contrario, l'apparecchio perderà parte della sua efficienza e la piscina potrebbe non raggiungere la temperatura desiderata.

Scambiatore di calore per piscina - Nordic Tec B210

Vantaggi dello scambiatore a fascio tubiero rispetto allo scambiatore a piastre

I vantaggi di uno scambiatore per piscina (a fascio tubiero) rispetto ai modelli a piastre iniziano dal fatto che dispone di un canale molto più ampio, che consente un flusso maggiore in quel canale. Questo canale più grande è naturalmente destinato al riscaldamento della piscina, mentre negli scambiatori a piastre entrambi i canali sono generalmente di uguali dimensioni. Durante il riscaldamento di una piscina, è evidente che il flusso di massa sul lato piscina deve essere significativamente maggiore, permettendo di riscaldare uniformemente grandi quantità d'acqua senza introdurre piccole quantità di acqua calda, il che sarebbe scomodo e talvolta pericoloso.

Inoltre, gli scambiatori di calore per piscina generano quasi nessuna resistenza al flusso, ovvero presentano perdite di pressione quasi nulle. Ciò non influisce negativamente sul consumo delle pompe di circolazione della piscina, mentre gli scambiatori a piastre causano perdite di pressione piuttosto significative, che aumentano con l'aumento della portata.

Un altro aspetto che rende lo scambiatore per piscina particolarmente adatto è l'assenza di saldature in rame (come avviene nei modelli a piastre). Gli scambiatori per piscina sono saldati in acciaio e sono costituiti al 100% da acciaio (a meno che non si tratti di un modello in titanio per acqua salata o salmastra). Le saldature in rame sono la parte meno resistente alle alte concentrazioni di cloro e ai prodotti chimici della piscina, e di solito sono la causa delle perdite negli scambiatori a piastre in queste applicazioni. Inoltre, la maggior parte dei produttori annulla la garanzia sugli scambiatori a piastre se vengono utilizzati con acqua ad alta concentrazione di cloro.

Riscaldamento solare della piscina e scambiatore di calore per piscina B210

Il riscaldamento solare per piscina è un sistema di riscaldamento in cui i pannelli solari, o collettori solari, fungono da fonte di calore per riscaldare l'acqua della piscina. Durante l'estate, questo sistema è molto efficiente, poiché i collettori solari posizionati sul tetto possono raggiungere temperature molto elevate.
Il riscaldamento solare della piscina ha molti vantaggi: prima di tutto, è un sistema a costo zero, non richiede quasi alcuna spesa, se non per l'acquisto e l'installazione dei collettori solari. Inoltre, il funzionamento è completamente automatico e non richiede intervento umano. Per il riscaldamento di piscine all'aperto, è una soluzione eccellente, anche se è importante dimensionare correttamente la superficie dei pannelli solari in relazione al volume della piscina.

Tuttavia, il riscaldamento solare ha anche dei limiti, poiché dipende dalle condizioni meteorologiche e raggiunge la massima efficienza nelle giornate calde e soleggiate, che paradossalmente sono i momenti in cui il riscaldamento della piscina è meno necessario. È una fonte di calore stagionale e non controllabile dall'uomo.

Il ruolo dello scambiatore di calore nel riscaldamento solare della piscina

Il sistema di riscaldamento solare della piscina è alimentato da pannelli solari riempiti di glicole, un fluido antigelo che impedisce il congelamento dei collettori in inverno. Per evitare che il glicole si mescoli con l'acqua della piscina, è necessario collegare il circuito di riscaldamento della piscina a quello del glicole tramite uno scambiatore di calore, come il modello B210 da 60 kW. In questo caso, ogni circuito avrà la propria pompa di circolazione. Senza uno scambiatore di calore, non è possibile collegare i due circuiti senza mescolarli.
