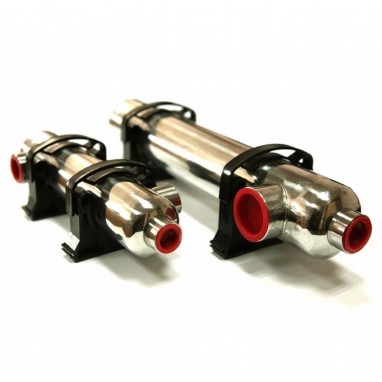

Scambiatore di calore per piscina da 25 kW Nordic Tec B85
Lo scambiatore di calore da 25 kW è un tipico scambiatore per piscina (struttura a fascio tubiero con basse perdite di pressione).
Dispositivo con una potenza nominale di 25 kW - completamente realizzato in acciaio.
Potenza nominale: 25 kW (85 kBTU/h)
- Lo scambiatore di calore per piscina B85 raggiunge la potenza nominale 25 kW quando i fluidi in uso sono acqua/acqua (senza l'aggiunta di glicole o altri liquidi antigelo) e la differenza di temperatura tra i due lati è di 60°C. Questo non significa che lo scambiatore possa raggiungere una potenza di 25 kW con parametri di alimentazione bassi, come quelli tipici di una pompa di calore.
Se la differenza di temperatura tra il fluido termico e quello riscaldato diminuisce, la capacità effettiva di trasferimento del calore (espressa in kW) si riduce secondo il seguente schema:
- per 50 °C = 85% | 21 kW
- per 40 °C = 70% | 17 kW
- per 30 °C = 55% | 13 kW
- Qualora fosse necessario impiegare un liquido antigelo, come il glicole, la capacità di trasferimento termico diminuirà approssimativamente dell'8-15% (stima variabile in base alla concentrazione del glicole). Questo è un aspetto importante da tenere a mente durante la selezione di uno scambiatore di calore per piscine.
Materiale: Acciaio Inossidable 316 (senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.
Flussi nominali:
- Fluido termovettore / lato della fonte di calore: 31 l/min
- Fluido riscaldato / acqua della piscina: 213 l/min
La differenza di portata tra il circuito di riscaldamento e l'acqua della piscina (come menzionato precedentemente) - con un flusso maggiore sul lato della piscina - è raccomandata per garantire un aumento uniforme della temperatura senza introdurre quantità eccessive di acqua calda nella piscina.
Pressione di esercizio: fino a 6 bar - pressione sufficiente per il riscaldamento delle piscine o per alcune applicazioni di raffreddamento. Decisamente non consigliato per fluidi ad alta pressione come i freon etc.
Pressione di prova: 10 bar
Connessioni per i fluidi
- 2x 3/4 pollice F - connessioni del fluido termovettore - K1 e K4 - dal lato dei tubi
- 2x 1 pollice F - connessioni del fluido riscaldato - K3 e K2 - dal lato della camicia
Volume della piscina consigliato:
- Nominalmente 10 - 30 m3, valore massimo mantenendo una differenza tra i fluidi di 60°C e livelli di portata adeguati.
- In pratica, una differenza di 60°C è raramente raggiungibile; è necessario scegliere lo scambiatore tenendo in particolare considerazione il potenziale dell'impianto di riscaldamento.
- In caso di parametri di riscaldamento insufficienti, il volume suggerito potrebbe non essere gestito correttamente dallo scambiatore.
Dimensioni:

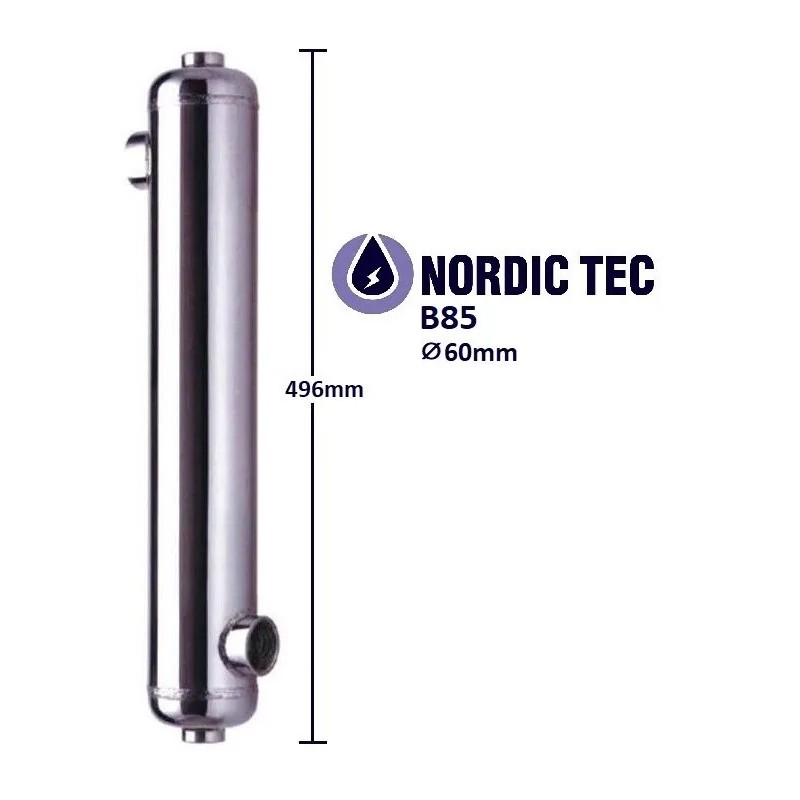

- Lunghezza con raccordi dell'acqua: 496 mm
- Diametro: 60 mm
Scambiatore per piscina - Nordic Tec B85
Il vantaggio degli scambiatori per piscine (noti anche come scambiatori a fascio tubiero) rispetto agli scambiatori a piastre sta nella loro capacità di garantire un flusso maggiore in uno dei canali (che diventa così naturalmente adatto al riscaldamento della piscina), mentre nelle versioni a piastre questa possibilità è limitata. Inoltre, gli scambiatori a fascio tubiero causano perdite di pressione quasi nulle, il che non influisce sul consumo delle pompe di circolazione della piscina. Al contrario, i modelli a piastre generano perdite di pressione (ovvero resistenze) piuttosto significative, che aumentano proporzionalmente all'incremento del flusso. Nel riscaldamento di una piscina, invece, il trucco più ovvio ed efficace è utilizzare un flusso di massa maggiore sul lato riscaldato. Ciò consente un aumento di temperatura distribuito uniformemente in tutta la piscina, senza immettere grandi volumi di acqua calda (che riduce il comfort d'uso e, in alcuni casi, può essere pericoloso per gli utenti).
Superficie di scambio termico del modello B85 - 0,25 m² - in confronto ad altri scambiatori di calore per piscine
Metodo di collegamento dello scambiatore di calore da 25 kW per il riscaldamento della piscina
Il metodo di collegamento dello scambiatore alla piscina si basa sul principio del controcorrente. Questo è il principio di collegamento di tutti gli scambiatori di calore Nordic Tec. Di seguito viene spiegato in cosa consiste il collegamento degli scambiatori in controcorrente nel caso delle piscine.
K1 - ingresso del fluido termovettore
K2 - uscita del fluido riscaldato
K3 - ingresso del fluido riscaldato
K4 - uscita del fluido termovettore
Lo scambiatore per piscina B85 è un dispositivo a controcorrente
Gli scambiatori per piscina Nordic Tec, come quelli a piastre, sono dispositivi a controcorrente progettati per garantire la massima efficienza dello scambiatore di calore. Ciò significa che i fluidi devono scorrere in direzioni opposte l'uno rispetto all'altro. Questo principio è illustrato nello schema di collegamento sopra. Si tratta dell'unico modo per garantire le prestazioni previste ed è anche uno degli errori più comuni commessi dagli installatori.
