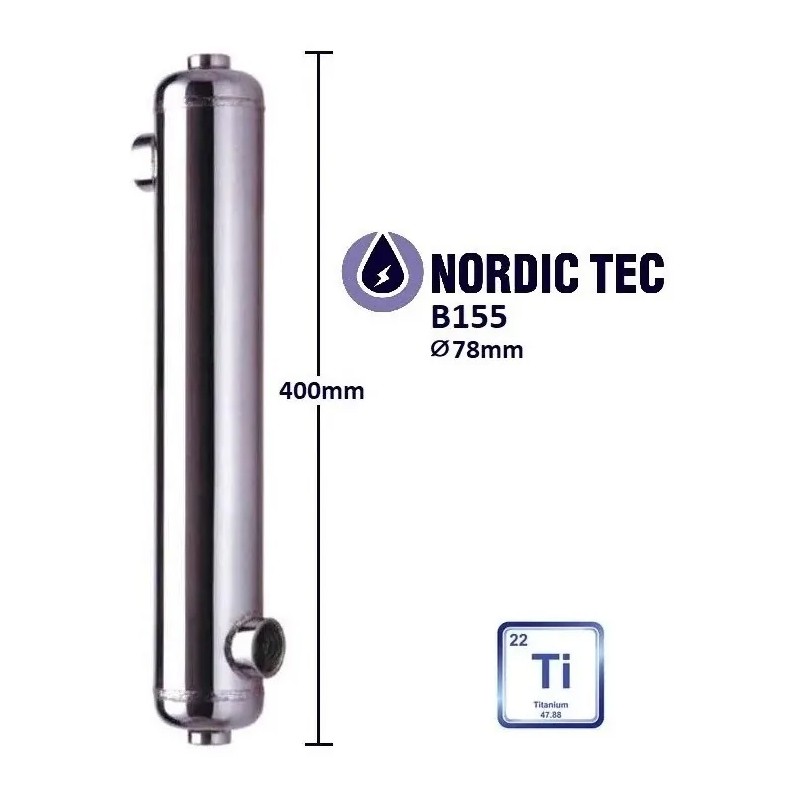

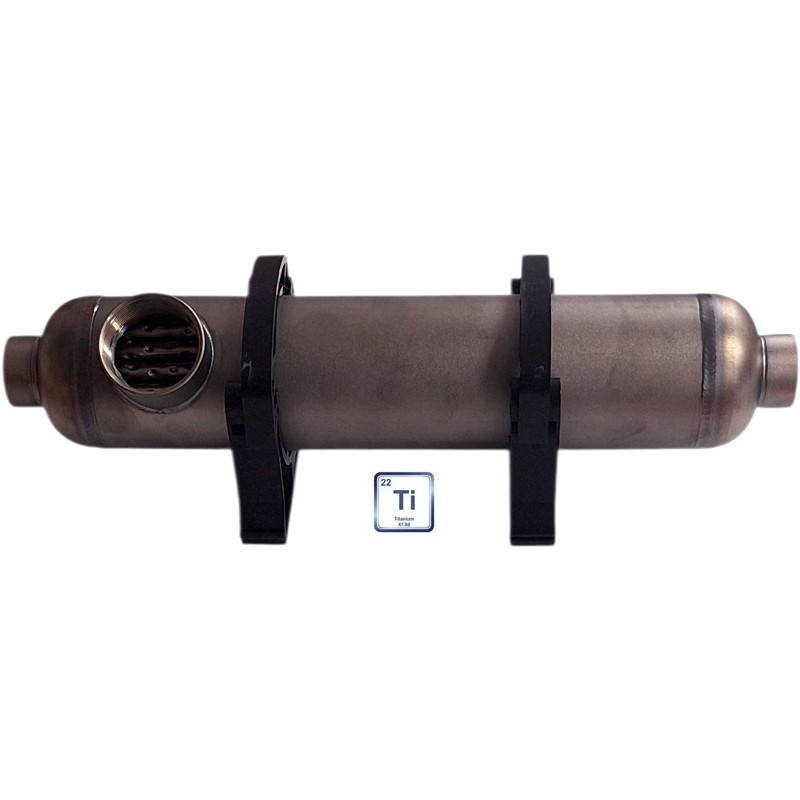

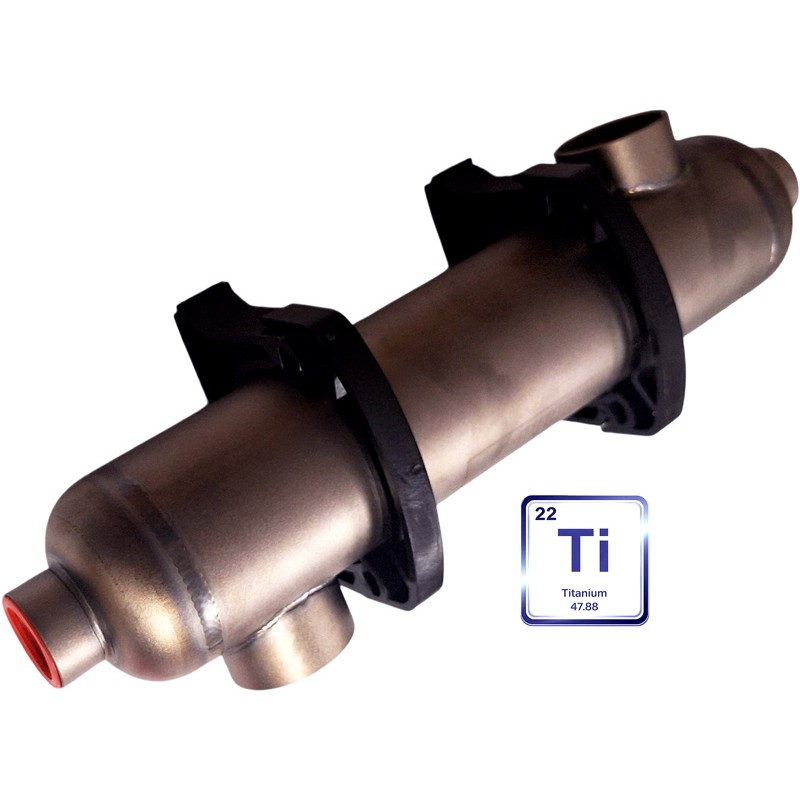

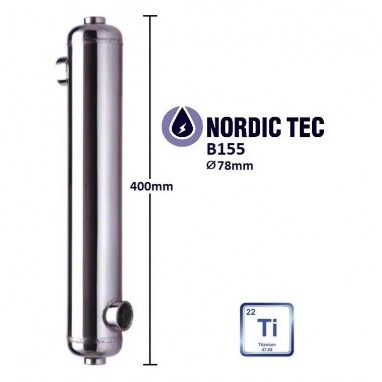

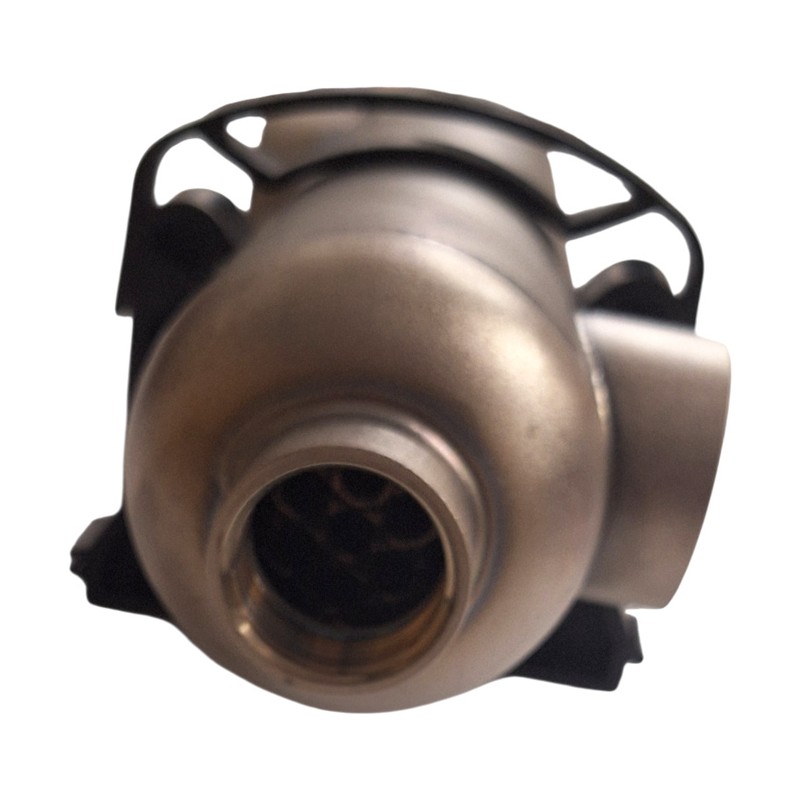

Scambiatore di calore per acqua salata o marina Nordic Tec B155-Ti
Scambiatore di calore per piscine in titanio da 45 kW, ideale per acqua salata o acqua marina
Potenza nominale: 45kW (155 000 BTU/h)
- Lo scambiatore di calore in Titanio B155-Ti raggiunge la cosiddetta potenza nominale quando i fluidi utilizzati sono acqua &acqua (senza glicole o liquidi antigelo) e quando la differenza di temperatura tra i lati è di 60 °C.
In caso di diminuzione della differenza tra il fluido termovettore e il fluido riscaldato, la reale capacità di trasferimento termico (in kW) diminuisce secondo il seguente schema:
- per 50 °C = 85 %
- per 40 °C = 70 %
- per 30 °C = 55 %
- Se è indispensabile utilizzare un liquido antigelo come il glicole, l'efficienza di trasferimento del calore diminuirà di circa l'8-15% (stima basata sulla concentrazione del glicole). Questo è un aspetto importante da tenere in considerazione nella scelta dello scambiatore in titanio per piscine
Area di scambio: 0,330 m²
Materiale: Titanio - Ti
Pressione: Testata a 10 bar, operativa a 6 bar
Raccordi:
- 2x 1 pollice
- 2x 1 1/2 pollice
Portata:
- Fluido termovettore: 32,0 l/min
- Fluido riscaldato: 237,0 l/min
Temperatura massima di esercizio: fino a 207 °C
Certificazioni: PED 97/23/EC
Caratteristiche:
- Elevata portata con basse perdite di pressione
- Progettato per l'autopulizia
Applicazioni:
- Piscine, spa e serbatoi di acqua calda, in particolare con salamoia, acqua salata o marina
- Applicazioni industriali come raffreddatori di oli, motori, sistemi di trasmissione e campioni in impianti a caldaia
Collegamento degli scambiatori di calore a fascio tubiero in titanio B155-Ti
K1: Ingresso del fluido termovettore
K2: Uscita del fluido riscaldato
K3: Ingresso del fluido riscaldato
K4: Uscita del fluido termovettore
_______
Applicazione degli scambiatori di calore in titanio | B155-Ti
Lo scambiatore di calore in titanio è realizzato interamente in titanio, un materiale non standard e in realtà piuttosto difficile da reperire e costoso. Nelle applicazioni standard vengono utilizzati scambiatori di calore in acciaio inossidabile, che sono sufficienti, ad esempio, per il riscaldamento delle piscine o per lo scambio termico nella maggior parte delle applicazioni industriali. Ovunque sia possibile utilizzare un equivalente in acciaio, si preferisce farlo, poiché il modello in titanio è solitamente circa 3 volte più costoso, principalmente a causa del prezzo del materiale.
Gli scambiatori di calore in titanio vengono invece utilizzati solo nelle applicazioni più impegnative, per lavorare con i mezzi più aggressivi. Nel riscaldamento delle piscine, si tratta di acqua salata, piscine con acqua di mare o salata. Poiché lo scambiatore di calore, per essere efficace nel trasferimento di calore, non può essere costituito da grandi blocchi di acciaio, ma da tubi sottili in grado di trasferire energia termica dall'altra parte, nel tempo si guasterebbe a causa del sale. I fogli sottili di acciaio inossidabile hanno la loro resistenza, e una certa concentrazione di sale la supera decisamente.
Oltre all'uso con piscine di acqua salata, gli scambiatori di calore in titanio sono più spesso ordinati da aziende di vari settori industriali, dove lo scambiatore funziona solitamente come raffreddatore per altri mezzi aggressivi, come quelli acidi.
