Come collegare correttamente lo scambiatore di calore a piastre Nordic Tec? È possibile invertire i sensi di flusso indicati sulla targhetta?
✅ Gli scambiatori a piastre Nordic Tec sono dotati di frecce sulla targhetta identificativa che ricordano all’installatore che il collegamento deve rispettare il principio del controcorrente: gli scambiatori Nordic Tec sono dispositivi controcorrente. Questo significa che i fluidi che attraversano lo scambiatore nei due canali devono scorrere in direzioni opposte tra loro.
✅ Non rispettare il principio del controcorrente è uno degli errori più comuni durante l'installazione e comporta un notevole calo dell'efficienza dello scambio termico. In poche parole, un’installazione con un collegamento errato non funzionerà correttamente.
A volte, però, non è possibile rispettare esattamente la direzione indicata. Vorremmo collegare il dispositivo in controcorrente, ma preferiremmo farlo in modo opposto rispetto alle frecce sulla targhetta… Per quanto ci sforziamo di trovare una soluzione, il collegamento come indicato non sembra essere pratico e non abbiamo intenzione di effettuare complicate modifiche all’impianto.
✅ La risposta è semplice: possiamo tranquillamente invertire la direzione del flusso, poiché i canali dello scambiatore a piastre (almeno per quanto riguarda gli scambiatori NORDIC TEC) hanno la stessa capacità di passaggio in entrambe le direzioni. Le frecce hanno solo una funzione di promemoria e non sono vincolanti per l’installatore o per l’utente.
✅ Tuttavia, bisogna ricordare che, cambiando la direzione del flusso in uno dei due canali, è necessario cambiare la direzione del flusso anche nell’altro canale, affinché il principio del controcorrente venga mantenuto.
❌ Non del tutto, ci sono altre regole da seguire per l’installazione dello scambiatore. Indipendentemente dalla situazione, lo scambiatore di calore deve essere montato in **posizione verticale**. L’installazione in posizione orizzontale non garantisce un corretto sfiato dell'aria e uno scambiatore con presenza d’aria può spesso intasarsi o bloccarsi completamente.

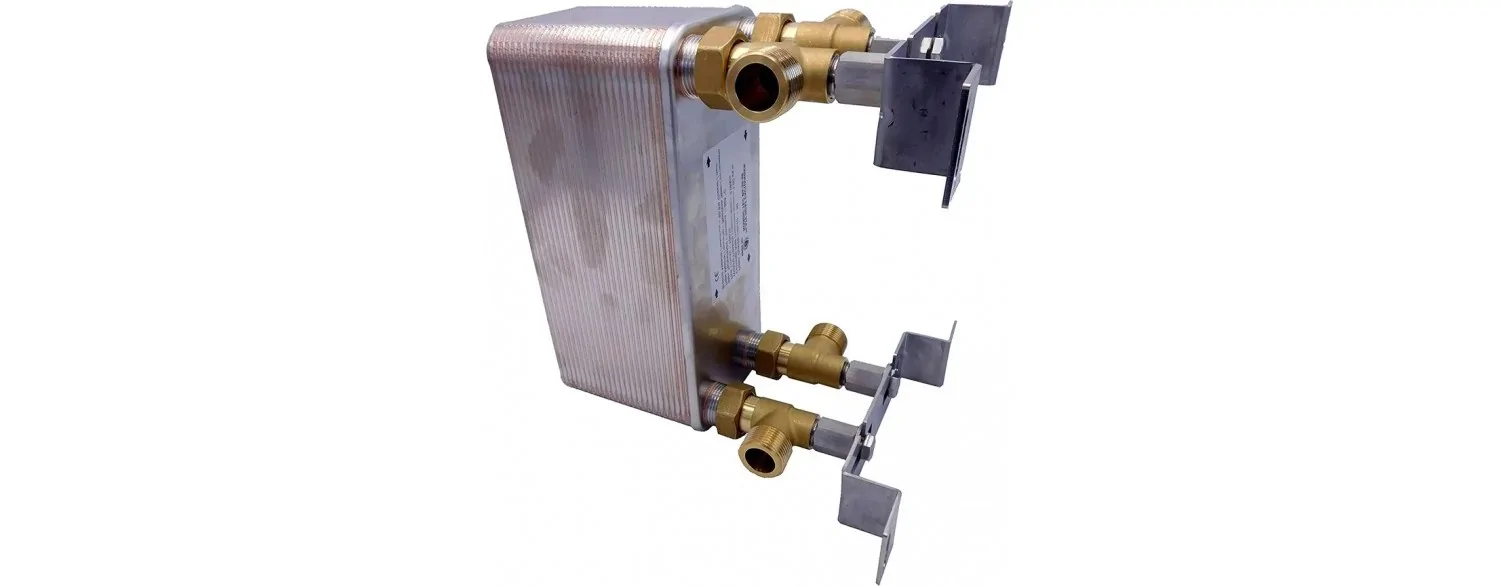

✅ Si consiglia l'uso di staffe di montaggio dedicate agli scambiatori a piastre, che garantiscono la posizione verticale e una collocazione sicura, priva di vibrazioni. Se non si utilizzano queste staffe (è possibile, ovviamente, cercare soluzioni alternative), è fondamentale assicurarsi che lo scambiatore, in posizione laterale o orizzontale, non funzioni correttamente.
Lo schema di collegamento di uno scambiatore a piastre è piuttosto semplice, purché si rispettino le regole fondamentali: controcorrente e posizione verticale. Questo è illustrato nel disegno sottostante. Mostra il lato della fonte di calore (freccia rossa) e il lato di utilizzo (freccia blu). Lo schema di collegamento degli scambiatori a piastre controcorrente Nordic Tec riportato qui sotto è semplificato, ma copre completamente la questione.
Secondo lo schema, i fluidi nello scambiatore non devono scorrere nella stessa direzione, ma devono fluire in direzioni opposte. Solo in questo modo lo scambiatore controcorrente raggiungerà la sua massima efficienza.
