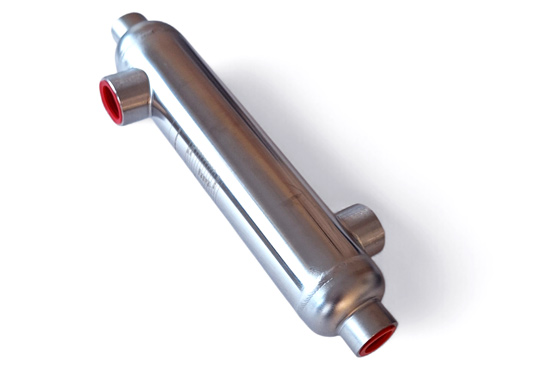

Scambiatore di calore per piccola piscina o spa Nordic Tec B55
Gli scambiatori di calore B55 sono i più piccoli scambiatori per piscine offerti da Nordic Tec, progettati per il riscaldamento di piccole piscine.
Potenza nominale: 16 kW (55 kBTU/h)
- Lo scambiatore di calore per piscina B55 raggiunge la cosiddetta potenza nominale quando i fluidi utilizzati sono acqua/acqua (senza l'uso di glicole o liquidi antigelo) e quando la differenza di temperatura tra i lati è di 60°C. Ciò non significa che lo scambiatore sia in grado di raggiungere una potenza di 16 kW con parametri di alimentazione bassi, come quelli di una pompa di calore.
In caso di diminuzione della differenza tra il fluido termovettore e il fluido riscaldato, la reale capacità di trasferimento termico (in kW) diminuisce secondo il seguente schema:
- per 50 °C = 85%
- per 40 °C = 70%
- per 30 °C = 55%
- Se è necessario utilizzare un liquido antigelo come il glicole, il trasferimento di calore sarà ridotto di circa 8-15% (valore stimato in base al grado di diluizione del glicole), fattore da considerare nella scelta dello scambiatore per piscine.
Materiale: Acciaio Inox 316 (saldatura in acciaio, senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.
- Non adatto per acqua salata o addizionata di sale (nel caso di piscine con acqua salata, si consiglia di utilizzare uno scambiatore di calore in titanio).
Flussi nominali:
- Fluido termovettore / lato della fonte di calore: 28 l/min
- Fluido riscaldato / acqua della piscina: 185 l/min
La discrepanza nel flusso tra il lato del riscaldamento e l'acqua della piscina (come indicato sopra) - a favore del lato della piscina - è consigliata per ottenere un aumento della temperatura equilibrato senza immettere grandi quantità di acqua calda nella piscina.
Pressione di esercizio: fino a 6 bar - pressione sufficiente per il riscaldamento delle piscine o per alcune applicazioni di raffreddamento. Decisamente non consigliato per fluidi ad alta pressione come i freon o agenti R.
Pressione di prova: 10 bar
Connessioni per i fluidi
- 2x 3/4 pollice F - connessioni del fluido termovettore - K1 e K4 - dal lato dei tubi
- 2x 1 pollice F - connessioni del fluido riscaldato - K3 e K2 - dal lato della camicia
Volume della piscina consigliato:
- Fino a 15 m³ nominalmente, mantenendo una differenza di temperatura dei fluidi di 60°C e livelli di flusso appropriati.
- In pratica, con alimentazioni inferiori a quelle sopra menzionate, il dispositivo supporta piscine più piccole o serbatoi d'acqua tipo jacuzzi. Probabilmente è il più piccolo scambiatore di calore per piscine sul mercato italiano.
In caso di problemi nella scelta, scrivici un messaggio

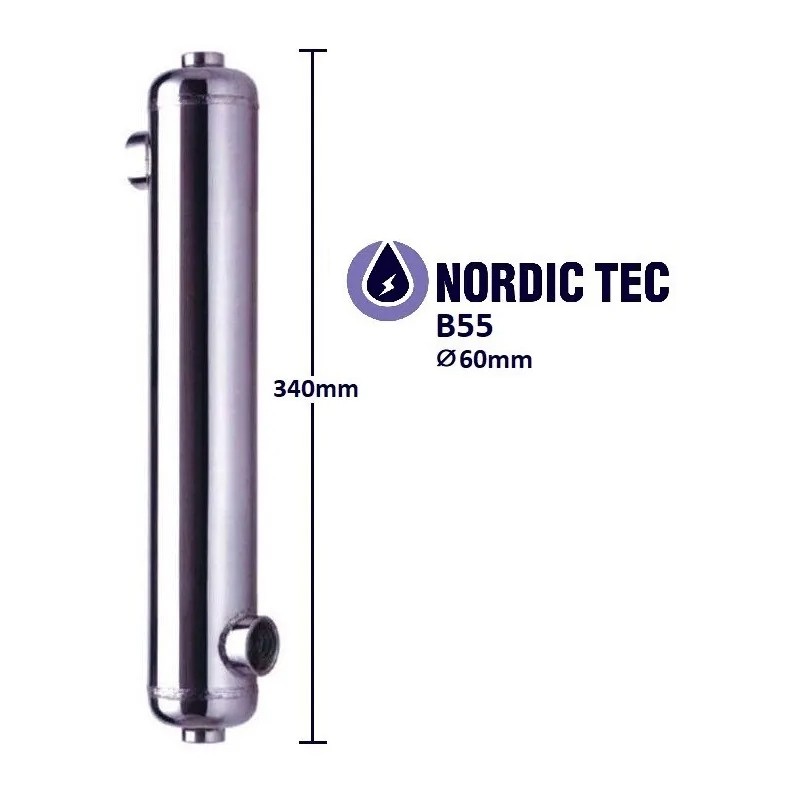

Dimensioni:
- Lunghezza con raccordi dell'acqua: 340 mm
- Diametro: 60 mm

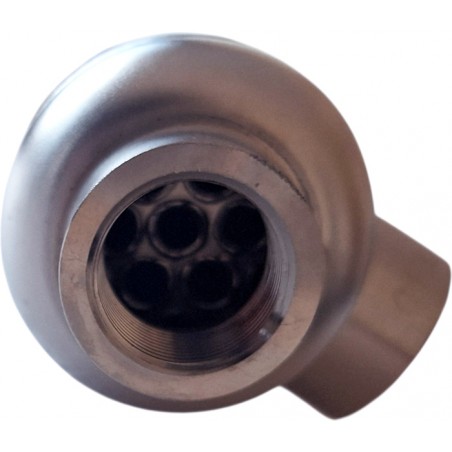

Applicazioni degli scambiatori di calore a fascio tubiero B55 (anche oltre le applicazioni classiche)
- Gli scambiatori a fascio tubiero sono utilizzati, ad esempio, con il riscaldamento a pavimento, grazie alle loro bassissime perdite di carico.
- Piscine, spa e serbatoi d'acqua calda.
- Sbrinamento di vialetti e parcheggi, dove gli scambiatori di calore riscaldano il glicole.
- Camini, caldaie, pannelli solari e altri dispositivi di riscaldamento legati al riscaldamento centrale e all'acqua calda sanitaria (ACS).
- Applicazioni industriali come raffreddatori di oli, motori, sistemi di trasmissione, campioni in impianti a caldaia, a condizione che il funzionamento avvenga entro i parametri indicati, in particolare la pressione di esercizio.
Superficie di scambio termico del modello B55 - 0,15 m² - in confronto ad altri scambiatori di calore per piscine
La superficie di scambio termico è un parametro chiave che determina l'efficienza degli scambiatori di calore, siano essi per piscine o a piastre. Come si può vedere nel grafico sopra, lo scambiatore per piscine B55 è il modello più piccolo tra tutti gli scambiatori a fascio tubiero presenti nel nostro catalogo. Di conseguenza, è uno scambiatore progettato per piccole piscine da giardino, ma anche per spa o serbatoi d'acqua calda (jacuzzi).
Metodo di collegamento dello scambiatore di calore per piscina B55
La base per il collegamento dello scambiatore di calore per piscina B55 (o di qualsiasi altro scambiatore del marchio Nordic Tec) è il principio del controcorrente, mostrato di seguito.
K1 - ingresso del fluido termovettore
K2 - uscita del fluido riscaldato
K3 - ingresso del fluido riscaldato
K4 - uscita del fluido termovettore
Gli scambiatori per piscine sono collegati in controcorrente per ottenere la massima efficienza | B55
Il principio del controcorrente (come mostrato nello schema sopra) significa che l'acqua di riscaldamento (o un altro fluido sul lato di alimentazione) deve scorrere in direzione opposta rispetto all'acqua riscaldata, in questo caso l'acqua della piscina. Nei modelli a fascio tubiero - scambiatori per piscine della nostra gamma, è possibile cambiare liberamente la direzione dei flussi dei liquidi, ma è importante ricordare che, se non si segue il principio del controcorrente, lo scambio di calore sarà significativamente meno efficace e lo scambiatore non raggiungerà le prestazioni desiderate.
Scambiatore di calore per jacuzzi - B55
Se cerchi uno scambiatore di calore per jacuzzi, il modello B55 di Nordic Tec è un'ottima soluzione. Con la giusta configurazione e un'efficiente fonte di calore, può riscaldare piscine fino a 15 metri cubi. È inoltre in grado di riscaldare efficacemente l'acqua di una jacuzzi, anche se si desidera una temperatura molto più alta rispetto a una piscina tradizionale. Se disponi di una fonte di calore, che potrebbe essere un dispositivo di riscaldamento a fiamma libera, come una stufa a legna (jacuzzi riscaldata a legna) o un camino, o se hai un sistema di riscaldamento domestico adattato (alimentato da una caldaia a gas, una caldaia a pellet, carbone ecologico, o qualsiasi altro combustibile, inclusa una pompa di calore), è assolutamente possibile collegare il circuito della jacuzzi alla fonte di calore tramite questo scambiatore di calore.
