Scambiatore di calore per piscina in acciaio NORDIC TEC B300 88kW

Scambiatore di calore a fascio tubiero da 88 kW per il riscaldamento efficace dell'acqua della piscina

Scambiatore di calore a fascio tubiero per il riscaldamento dell'acqua della piscina - 88 kW

Potenza nominale: 88 kW (300 kBTU/h)

• Lo scambiatore di calore a fascio tubiero per piscina - B300 raggiunge la potenza nominale di 88 kW ( 300 kBTU/h )
  Quando i fluidi utilizzati sono esclusivamente acqua/acqua (senza l'aggiunta di glicole o altri liquidi antigelo) e la differenza di temperatura tra i due circuiti è di 60 °C. Tuttavia, questo non significa che lo scambiatore per piscina possa raggiungere una potenza di 88 kW con parametri di alimentazione inferiori, come quelli forniti da una pompa di calore.

  Se la differenza di temperatura tra il fluido termico e quello da riscaldare si riduce, anche l'efficienza del trasferimento di calore (espressa in kW) diminuisce, seguendo il seguente andamento:
  - per 50 °C = 85% | 74 kW
  - per 40 °C = 70% | 62 kW
  - per 30 °C = 55% | 48 kW


• Quando si utilizzano fluidi termici diversi con proprietà di trasferimento del calore differenti, come il glicole, il valore di 88 kW è da considerarsi solo approssimativo.
• Se si opta per un liquido antigelo, come il glicole, l'efficienza di trasferimento del calore si ridurrà di circa 8-15%, in base alla percentuale di glicole presente. Questo fattore è cruciale da considerare nella selezione di uno scambiatore di calore per piscine.

Materiale dello scambiatore di calore (mantello e tubi) : Acciaio Inossidable - INOX 316L (senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.

Destinazione (fluidi) - lo scambiatore a fascio tubiero per piscina B300 ✅ è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato.

Flussi nominali:

• Fluido termovettore / lato della fonte di calore: 42 l/min
• Fluido riscaldato / acqua della piscina: 325 l/min

Pressione di esercizio: fino a 6 bar - Pressione di prova: 10 bar

Connessioni per i fluidi

• 2x 1,5 pollici FF - collegamenti del fluido termico - K1 e K4
• 2x 2 pollici FF - collegamenti del fluido riscaldato - K3 e K2

Volume della piscina (consigliato):

• Fino a 90 m3 nominalmente, mantenendo una differenza di temperatura tra i fluidi di circa 60 °C e livelli di flusso adeguati.
• In caso di parametri di riscaldamento insufficienti, il volume suggerito potrebbe non essere adeguatamente gestito dallo scambiatore di calore.

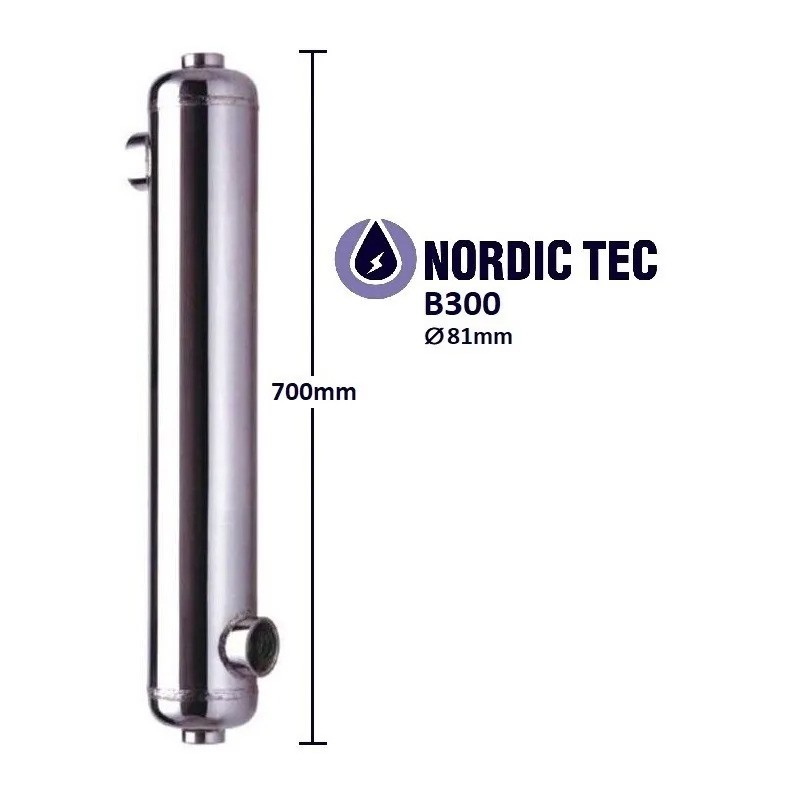

Dimensioni:

• Lunghezza con raccordi dell'acqua: 700 mm
• Diametro: 81 mm

Area di trasferimento del calore dello scambiatore termico per piscina - modello B300 - 0,64 m²

Collegamento dello scambiatore a fascio tubiero per il riscaldamento della piscina | B300

• K1 - ingresso del fluido termico
• K2 - uscita del fluido riscaldato
• K3 - ingresso del fluido riscaldato
• K4 - uscita del fluido termico

Gli scambiatori di calore per piscine, ovvero tutti i modelli della serie Nordic Tec B-Serie, devono essere collegati in modalità controcorrente per garantire la massima efficienza del trasferimento di calore. Non seguire questa configurazione comporta una notevole riduzione dell'efficienza, con conseguenti problemi nel riscaldamento della piscina.

Scambiatori a fascio tubiero: non solo per il riscaldamento delle piscine

Gli scambiatori di calore per piscine sono dispositivi progettati per riscaldare l'acqua della piscina in modo efficiente ed economico, in combinazione con varie fonti di calore come pompe di calore, pannelli solari o fonti tradizionali come caldaie o caminetti. A differenza dei modelli tradizionali a piastre, che causerebbero eccessive perdite di carico e quindi un maggiore consumo delle pompe, i moderni scambiatori di calore per piscine sono realizzati a fascio tubiero, consentendo un flusso d'acqua libero e riducendo al minimo le perdite di pressione. Questi dispositivi sono essenziali per il riscaldamento della piscina, indipendentemente dalla fonte di calore principale utilizzata nel sistema.

Scambiatore di calore per piscina Nordic Tec B300 in applicazioni marittime | raffreddamento dei motori delle barche

Gli scambiatori di calore per piscine, incluso il modello B300, sono anche utilizzati nelle applicazioni marittime come radiatori per il raffreddamento dei motori delle barche, utilizzando l'acqua esterna come fluido refrigerante. Questo tipo di configurazione è nota come "marinizzazione" del motore tramite scambiatori di calore a fascio tubiero. Vengono preferiti rispetto ai modelli a piastre più economici per lo stesso motivo per cui sono scelti per le piscine: basse perdite di pressione, che si traducono in un'efficienza di raffreddamento superiore. Inoltre, questi scambiatori sono meno soggetti a intasamenti rispetto a quelli a piastre, che hanno interspazi ridotti tra le piastre, più propensi all'accumulo di sporco. Mentre questo non è un problema per impianti di riscaldamento centralizzato che usano acqua trattata, in applicazioni marittime rappresenterebbe un serio inconveniente.

Questo utilizzo alternativo è stato scoperto da professionisti di settori differenti, che hanno iniziato a impiegare questi modelli in contesti diversi dal loro utilizzo principale per il riscaldamento delle piscine.

Scelta dello scambiatore di calore per la marinizzazione | B300

Per scegliere uno scambiatore di calore per la marinizzazione di un motore da barca che funzioni come radiatore, è necessario calcolare la potenza del motore in kW. Generalmente, la potenza è indicata in cavalli (CV); dopo averla convertita in kW, la potenza dello scambiatore dovrebbe essere il più compatibile possibile con la potenza nominale del motore. È consigliabile sovradimensionare leggermente lo scambiatore di calore, ma se non è possibile, assicurarsi che la potenza nominale dell'unità non sia inferiore al 90% della potenza del motore. In questo modo, si garantisce un funzionamento efficace e duraturo del radiatore.

✅ Ricordiamo tuttavia che gli scambiatori di calore in acciaio inossidabile non sono adatti per l'acqua marina o salata. Analogamente ai casi di piscine con acqua salata, è consigliabile utilizzare uno scambiatore di calore in titanio. Tuttavia, gli scambiatori di titanio sono notevolmente più costosi, e molte persone scelgono comunque di utilizzare modelli in acciaio anche per imbarcazioni marine, consapevoli che col tempo l'unità potrebbe subire perdite o guasti. L'uso con acqua salata non è coperto da garanzia.
