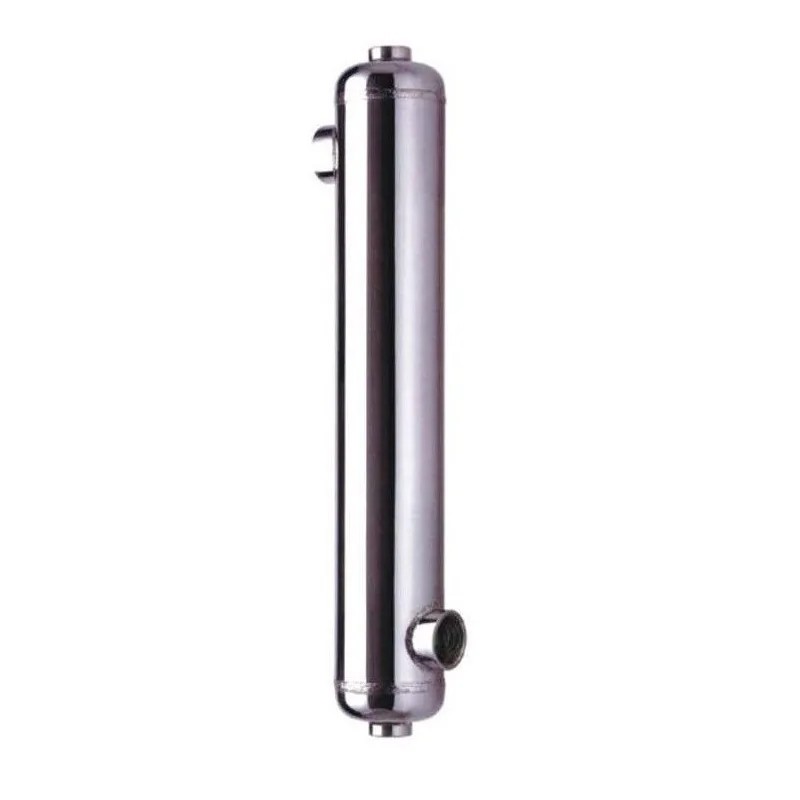

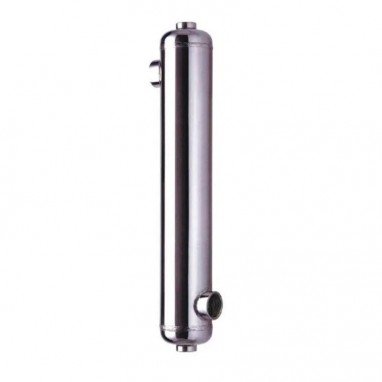

Scambiatore di calore per piscina in acciaio NORDIC TEC B360 105kW

Scambiatore di calore a fascio tubiero B360 per il riscaldamento dell'acqua della piscina

Scambiatore di calore a fascio tubiero B360 per il riscaldamento dell'acqua della piscina - 105 kW

Potenza nominale: 105 kW (360 kBTU/h)

• Lo scambiatore di calore a fascio tubiero il riscaldamento dell'acqua della piscina - B360 raggiunge la potenza nominale di 360 kW ( 360 kBTU/h )
  Quando i fluidi impiegati sono unicamente acqua/acqua (senza l'aggiunta di glicole o altre soluzioni antigelo) e la differenza di temperatura tra i due circuiti è pari a 60 °C. Ciò non implica però che lo scambiatore per piscina possa ottenere una potenza di 105 kW con parametri di alimentazione ridotti, come quelli tipici di una pompa di calore.

  Se la differenza di temperatura tra il fluido termico e quello da riscaldare diminuisce, anche l'efficacia del trasferimento di calore (misurata in kW) si riduce, seguendo questo andamento:
  - per 50 °C = 85% | 89 kW
  - per 40 °C = 70% | 73 kW
  - per 30 °C = 55% | 57 kW
  - per 20 °C = 40% | 42 kW
• Quando si utilizzano fluidi termici diversi con proprietà di trasferimento del calore differenti, come il glicole, il valore di 105 kW è da considerarsi solo approssimativo.
• Optando per un fluido antigelo, ad esempio il glicole, l’efficienza del trasferimento termico diminuisce di circa 8-15%, a seconda della concentrazione di glicole utilizzata. Questo aspetto è fondamentale da tenere in conto nella scelta di uno scambiatore di calore per piscine.

Materiale dello scambiatore di calore (mantello e tubi) : Acciaio INOX 316L (100%, senza additivi) - progettato per funzionare con acqua clorata, anche altamente clorata.

Destinazione (fluidi) - lo scambiatore a fascio tubiero per piscina B360 ✅ è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato. Se hai una piscina con acqua di mare o salata, o aggiungi sale all'acqua, dovresti utilizzare uno scambiatore di calore in titanio.

Flussi nominali:

• Fluido termovettore / lato della fonte di calore: 48 l/min
• Fluido riscaldato / acqua della piscina: 358 l/min

Pressione di esercizio: fino a 6 bar - Pressione di prova: 10 bar

Connessioni per i fluidi

• 2x 1.5 pollici - collegamenti del fluido termico - K1 e K4
• 2x 2 pollici - collegamenti del fluido riscaldato - K3 e K2

Volume della piscina (consigliato):

• Fino a 110 m3 nominalmente, mantenendo una differenza di temperatura tra i fluidi di circa 60 °C e livelli di flusso adeguati.
• In caso di parametri di riscaldamento insufficienti, il volume suggerito potrebbe non essere adeguatamente gestito dallo scambiatore di calore.

Dimensioni:

• Lunghezza con raccordi dell'acqua: 830 mm
• Diametro: 90 mm

Area di trasferimento del calore dello scambiatore termico per piscina - modello B360 - 0,85 m²

Modalità di collegamento degli scambiatori per piscina B360 110 kW

• K1 - ingresso del fluido termico (entrata del fluido caldo proveniente dalla fonte di calore)
• K2 - uscita del fluido riscaldato (uscita dell'acqua della piscina, ritorno in piscina)
• K3 - ingresso del fluido da riscaldare (entrata dell'acqua della piscina che si desidera riscaldare)
• K4 - uscita del fluido termico (uscita del fluido caldo, ritorno alla fonte di calore)

Gli scambiatori per piscina vengono collegati in modalità controcorrente, come mostrato nell'immagine sopra, per ottenere la massima efficienza di trasferimento termico.

_________

Scambiatore di calore per piscina da 50 m³ o persino 100 m³ - che tipo di piscina può servire lo scambiatore B360

Il principale fattore che determina la grandezza della piscina che lo scambiatore di calore B360 può servire dipende dalle caratteristiche della fonte di calore, ossia dalla sua potenza, dalla temperatura di alimentazione fornita e dal flusso dell'acqua calda (fluido termico) che è in grado di garantire. È importante ricordare che uno scambiatore per piscina, come dispositivo di trasferimento del calore, è semplicemente un corpo metallico modellato in modo da fungere da trasmettitore di energia termica. Lo scambiatore stesso non produce calore, ma si limita a trasferirlo all'acqua della piscina e, se la fonte di calore non è sufficientemente potente, un aumento delle dimensioni dello scambiatore non farà molta differenza nel riscaldamento. Tuttavia, lo scambiatore per piscina B360 è già un dispositivo di grandi dimensioni e, in condizioni adeguate, può servire piscine fino a 100 o persino 120 m³.

È molto importante la differenza di temperatura tra il fluido termico e l’acqua della piscina. Si ritiene che, se questa differenza è di 60 °C e se ci sono flussi sufficientemente elevati su entrambi i lati, questo scambiatore può raggiungere una potenza di 110 kW, a condizione che la fonte di calore possa fornire tale potenza. Questa capacità sarebbe sufficiente per riscaldare una piscina di 120 metri cubi in modo più che soddisfacente.

In pratica, se la piscina viene riscaldata da una caldaia (alimentata a qualsiasi combustibile) con una temperatura di alimentazione impostata intorno ai 50-60 °C (cioè con una differenza tra i fluidi di circa 25-30 °C), lo scambiatore B360 si rivela ottimale per piscine con un volume d’acqua di decine di migliaia di litri, ad esempio per piscine da 50 m³ o 60 m³. Tuttavia, la selezione dello scambiatore di calore per una piscina è complessa e non è possibile fornire informazioni precise in un breve testo; ogni caso dovrebbe essere valutato individualmente.
