Scambiatore di calore a 40 piastre brasato in acciaio Nordic Tec Ba-12-30
Scambiatore di calore brasato, in acciaio, da 85 kW per riscaldamento
Connessioni: 4x 3/4"/ DN20 , a 40 piastre

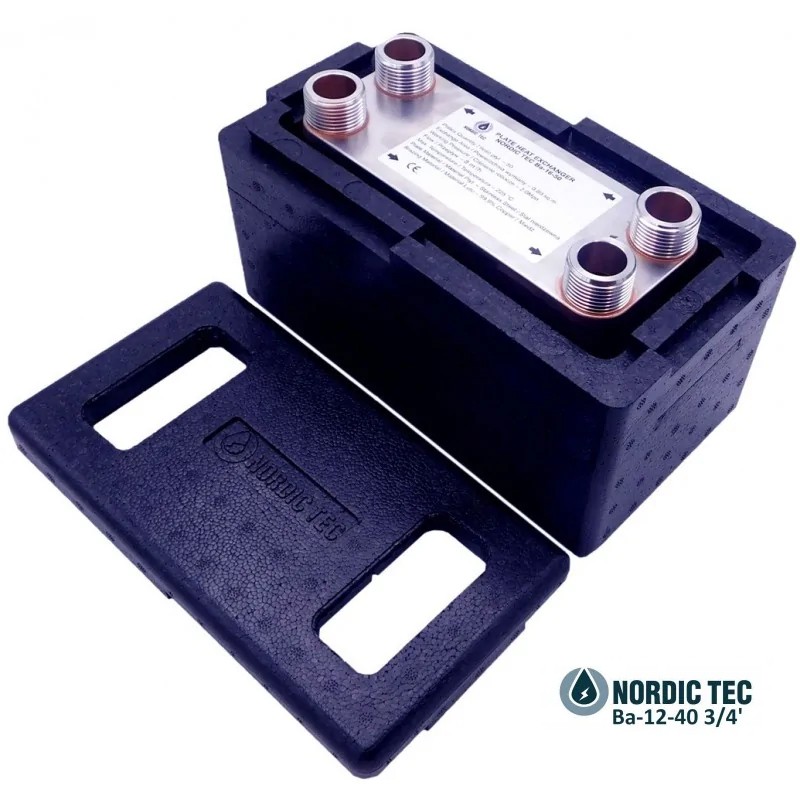

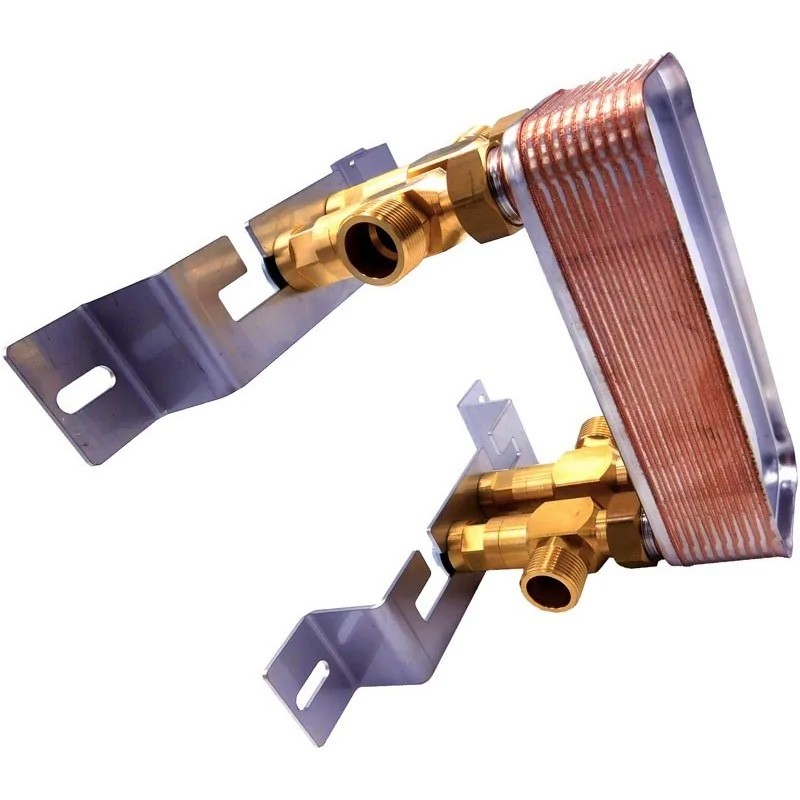

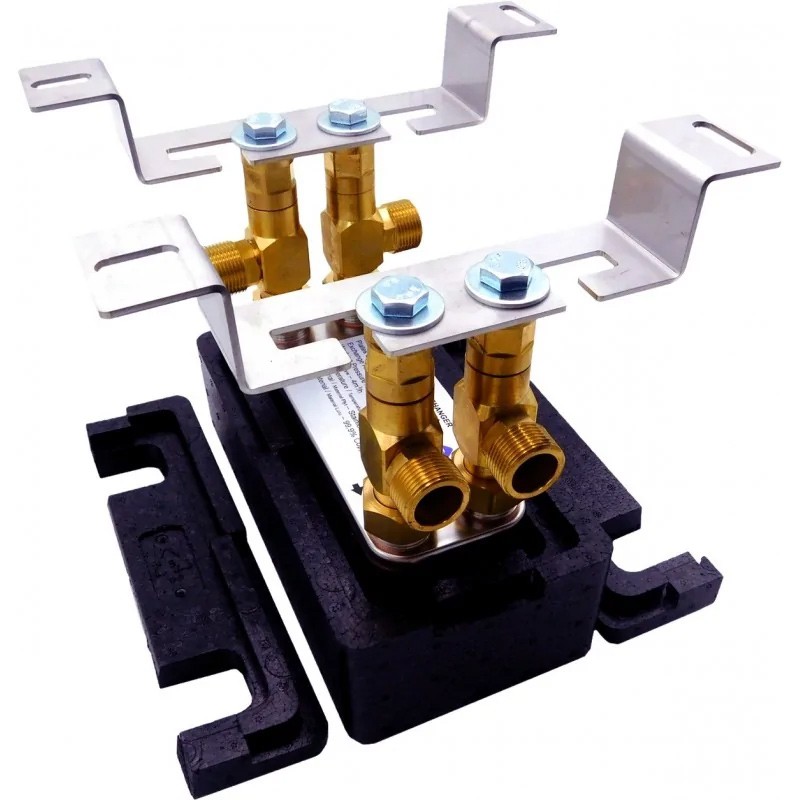

Opzionalmente, questo modello di scambiatore di calore può essere acquistato con isolamento e kit di montaggio. Rimane uno dei più piccoli scambiatori di calore disponibili sul mercato italiano ed europeo.
Dettagli tecnici - piccolo scambiatore di calore a 40 piastre Ba-12-40:
- Materiale delle piastre: Acciaio inossidabile: Inox S316L, brasato con rame al 99,9 %
- Attacchi - 4x 3/4", BSP
- Potenza termica - a 85 kW - a seconda della temperatura di alimentazione
✅ La potenza nominale è la potenza massima raggiungibile con parametri di alimentazione molto elevati. Non corrisponde alla potenza della caldaia o dell’apparecchio di riscaldamento a cui lo scambiatore può essere applicato..
- Pressione di esercizio: < 10 bar
- Pressione di prova: 20 bar
- Temperatura massima: +230°C
- Portata: 4 m³/h
Superficie di scambio termico - il scambiatore a 40 piastre Ba-12-40: 0,48 m²

Lo scambiatore a 40 piastre della serie Ba-12, ovvero il modello Ba-12-40, ha una superficie delle piastre di 0,48 m². Come si vede dal grafico allegato, non è il più grande scambiatore di calore di questa serie. Se la superficie delle piastre è troppo piccola, si può considerare il modello di una dimensione superiore, il Ba-12-50, oppure il modello a 60 piastre, il Ba-12-60.
Utilizzo pratico dello scambiatore a 40 piastre Ba-12-40
La superficie delle piastre in uno scambiatore di calore brasato è il parametro di selezione più importante, che di fatto indica quanto è efficiente questo modello rispetto ad altri. Se stai cercando uno scambiatore per una caldaia a gas o per un altro tipo di caldaia, il modello a 40 piastre Ba-12-40 è adatto, a condizione che si tratti di dispositivi con una potenza di circa 16-19 kW. Nel caso di utilizzo con un caminetto o un altro dispositivo a forte inerzia, dotato di scambiatore d’acqua e funzionante in un sistema aperto, il Ba-12-40 è in grado di gestire in sicurezza dispositivi con una potenza di 16-17 kW.
Scambiatore di calore a 40 piastre per il collegamento di una caldaia elettrica
Il modello Ba-12-40 è anche adatto se hai bisogno di collegare una caldaia elettrica o a elettrodi. In questo caso, il parametro di selezione più importante è la superficie da riscaldare: questo modello è in grado di riscaldare facilmente una casa fino a 150 m² o persino 180 m² nel caso di edifici di nuova costruzione. Se intendi utilizzare lo scambiatore di calore per collegare una caldaia a elettrodi, è importante ricordare che è necessario evitare il trattamento dell'acqua con sali.
Scambiatore di calore brasato Ba-12-40 e collegamento delle pompe di calore
Tuttavia, questo scambiatore non è progettato per pompe di calore, poiché è ancora un dispositivo troppo piccolo e per questo scopo devono essere selezionati modelli con una superficie delle piastre maggiore. Sebbene la superficie di scambio termico di 0,48 m² possa essere adeguata per altri dispositivi, non è adatta per le pompe di calore, soprattutto perché queste devono funzionare con differenze di temperatura (deltati) molto basse per garantire un consumo energetico relativamente basso. Per ottenere queste basse deltati, sono necessarie grandi superfici delle piastre dello scambiatore per trasferire la potenza necessaria.
In generale, l'intera serie Ba-12, la più piccola del catalogo Nordic Tec, non è adatta alle pompe di calore. Ti invitiamo a consultare le serie Ba-32 o Ba-60.

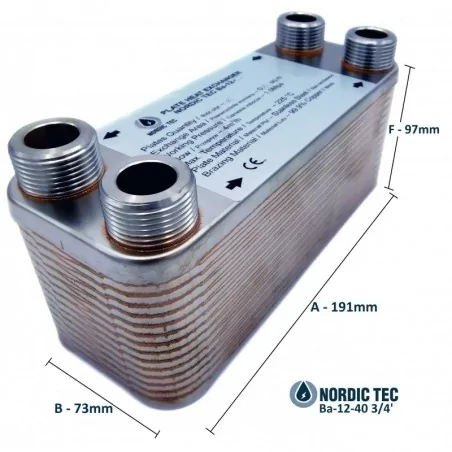

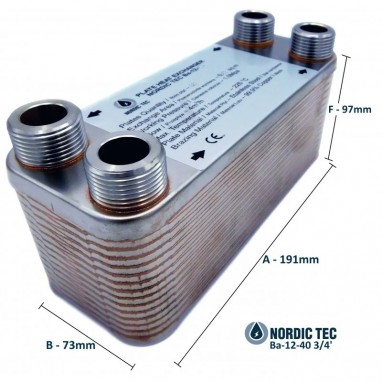

Dimensioni - Scambiatore di calore a 40 piastre Ba-12-40

A - 191 mm
B - 73 mm
F - 97 mm
C - 154 mm
D - 40 mm
