Scambiatore di calore a piastre per sistemi di riscaldamento centralizzato da 3/4 pollici
Scambiatore di calore brasato, in acciaio, da 85 kW per riscaldamento centralizzato
Connessioni: 4x 3/4 pollici / DN20 , a 50 piastre
Lo scambiatore di calore per riscaldamento centralizzato Ba-12-50 funziona trasferendo il calore da un fluido caldo (ad esempio acqua o acqua miscelata con glicole) a un fluido più freddo (come l'acqua del sistema di riscaldamento centralizzato, ma può trattarsi anche di un sistema per l'acqua calda sanitaria - ACS). Grazie a questo processo, è possibile riscaldare efficacemente gli ambienti con un consumo minimo di energia.
Dettagli tecnici - piccolo scambiatore di calore a 50 piastre Ba-12-50:
- Materiale delle piastre: Acciaio inossidabile: Inox S 316L, brasato con rame al 99,9 %
- Attacchi - 4x 3/4", BSP
- Potenza termica - a 85 kW - a seconda della temperatura di alimentazione
✅☑️ La potenza nominale è la potenza massima raggiungibile con parametri di alimentazione molto elevati. Non corrisponde alla potenza della caldaia o dell’apparecchio di riscaldamento a cui lo scambiatore a piastre può essere applicato.
- Pressione di esercizio: < 10 bar
- Pressione di prova: 20 bar
- Temperatura massima: +230°C
- Portata (nominale): 4 m³/h
Superficie di scambio termico - il scambiatore a 50 piastre Ba-12-50: 0,60 m²
Lo scambiatore di calore a piastre da 50 piastre ha una superficie di scambio termico, come indicato nel grafico sopra, di 0,6 m². La superficie di scambio in uno scambiatore a piastre si riferisce alla superficie attiva delle piastre, cioè la parte che effettivamente partecipa al trasferimento di calore. Non include, ad esempio, la superficie esterna del dispositivo. La superficie di scambio è un indicatore chiave dell'efficienza di uno scambiatore di calore a piastre.
Nella serie Ba-12, lo scambiatore a 50 piastre è uno dei modelli più grandi; solo il modello Ba-12-60, introdotto successivamente, ha una superficie maggiore.
La superficie totale delle piastre nel modello Ba-12-50 è il risultato del numero di piastre (50 unità) moltiplicato per la superficie di ciascuna piastra (che in questo caso è di 0,012 m²). Moltiplicando questi valori si ottiene la superficie totale di scambio dello scambiatore, che è di 0,60 m².

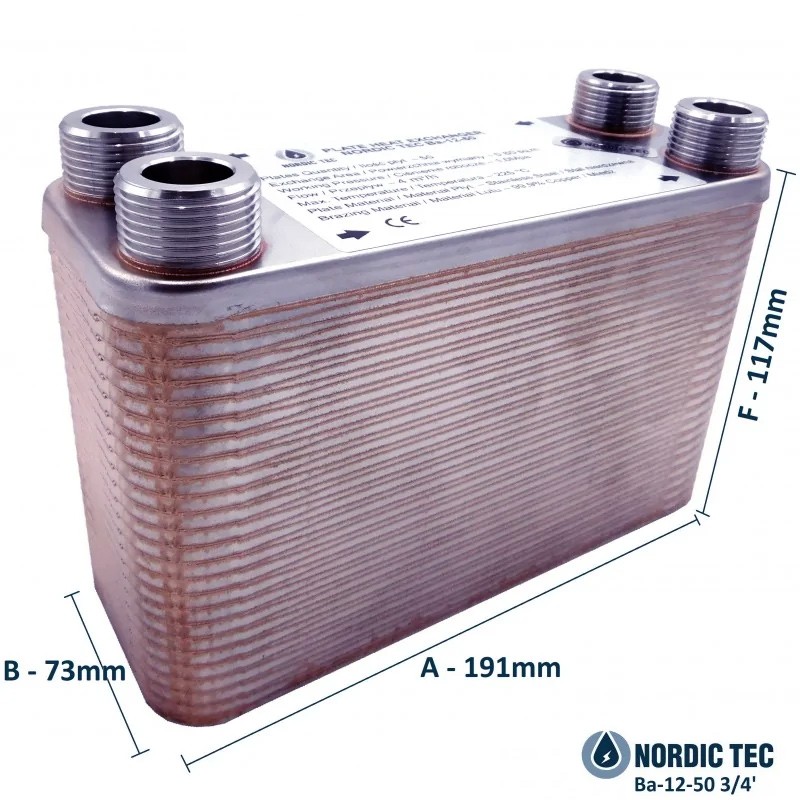

Dimensioni - Scambiatore di calore a 50 piastre Ba-12-50
A - 191 mm
B - 73 mm
F - 117 mm
C - 154 mm
D - 40 mm
________________
Applicazione dello scambiatore di calore a piastre Ba-12-50
Questo scambiatore di calore a piastre è suggerito per applicazioni industriali o domestiche. Per gli usi domestici, uno scambiatore a piastre con una superficie di 0,6 m² può gestire un'area abitabile di circa 200-250 m², garantendo un consumo ottimale di combustibile/energia da parte della fonte di calore. Ciò significa che è adatto per caldaie di riscaldamento centralizzato o dispositivi di riscaldamento con una potenza di circa 20-24 kW, escludendo le pompe di calore, che richiedono superfici di scambio termico molto più grandi.
Per le applicazioni industriali, lo scambiatore a piastre Ba-12-50 è particolarmente adatto grazie alla sua forma specifica: una piastra stretta e non troppo lunga con un maggior numero di piastre, caratteristica vantaggiosa in spazi dove i modelli con piastre più grandi non trovano posto. Può anche essere utilizzato per il raffreddamento dell'olio.
Scambiatore di calore domestico - Nordic Tec 50 piastre Ba-12-50
Il Ba-12-50 è un eccellente scambiatore di calore per uso domestico, una misura classica per molte case moderne, villette unifamiliari, case indipendenti, ecc. La ragione per cui questo scambiatore a piastre è più indicato rispetto ad altri modelli del catalogo è molto semplice: la superficie di scambio termico delle sue 50 piastre, pari a 0,60 m², è esattamente la quantità necessaria per riscaldare una superficie abitabile di circa 200 m², talvolta anche maggiore.
Ovviamente, per essere tecnicamente corretti, dobbiamo ricordare che la dimensione dello scambiatore di calore a piastre dovrebbe essere determinata in base alla fonte di calore (quindi all'efficienza della caldaia, del camino, della pompa di calore, ecc.), e non solo alla superficie della casa. Tuttavia, se assumiamo che il dispositivo di riscaldamento sia stato correttamente dimensionato in base alle esigenze della casa, nella pratica lo scambiatore a piastre Ba-12-50 funziona al meglio con superfici edificate tra 200 e 250 m².
In altre parole, il Ba-12-50, grazie ai suoi parametri, è sufficiente per lavorare bene con diversi tipi di caldaie e bruciatori, inclusi caminetti tra i 20 e i 25 kW, che sono le soluzioni più comuni per case unifamiliari.
Un'importante nota per i non esperti: tra i dispositivi di riscaldamento non abbiamo elencato un tipo molto popolare di riscaldamento centralizzato, quello alimentato da un sistema a pompa di calore. Per le pompe di calore, per motivi tecnici, consigliamo vivamente di utilizzare scambiatori di calore a piastre con una superficie di scambio maggiore; quindi, il modello Ba-12-50 non è la scelta migliore per questo tipo di sistema.
Se non vi sentite sicuri nel dimensionare autonomamente lo scambiatore di calore per la vostra casa o avete dei dubbi, contattate il nostro team per verificare le dimensioni; siamo a vostra disposizione.
Scambiatore di calore per glicole | Ba-12-50
Lo scambiatore di calore a piastre Ba-12-50 è progettato non solo per lo scambio termico tra fluidi classici (acqua/acqua), ma può essere utilizzato anche come scambiatore di calore per glicole. Grazie alla bassa resistenza ai flussi (per uno scambiatore a piastre), i sistemi a glicole non rappresentano un problema per questo dispositivo.
- Lo scambiatore di calore per glicole può, quindi, essere utilizzato ad esempio con collettori solari di tipo tradizionale, che operano con glicole per riscaldare l'acqua sanitaria (ACS) nei serbatoi. La superficie delle piastre di 0,6 m² è perfettamente dimensionata per gestire serbatoi di dimensioni standard e sistemi di collettori solari di dimensioni comuni (fino a qualche metro quadrato di superficie).
- I sistemi di riscaldamento ACS con collettori solari montati sul tetto non sono l'unica applicazione per uno scambiatore di calore a glicole. Possono essere utilizzati anche per edifici agricoli o di servizio, che non sono riscaldati tutto l'anno e richiedono l'uso di un fluido antigelo, come officine, edifici agricoli o case vacanza.
- Lo scambiatore di calore a glicole a 50 piastre è perfetto anche per riscaldare case vacanza (anche di grandi dimensioni), che, per loro natura, vengono riscaldate solo stagionalmente.
- Per garantire un comfort di riscaldamento adeguato, raccomandiamo che la concentrazione di glicole nei sistemi di riscaldamento a glicole non superi il 50%. Oltre questa concentrazione, i parametri del glicole, come la viscosità, cambiano e si riduce l'efficienza del trasferimento di calore, compromettendo la qualità del sistema di riscaldamento. Una concentrazione di glicole fino al 50% può resistere a temperature fino a -40-50°C (per informazioni più precise, consultare le specifiche dei fornitori), rendendo questa soluzione sufficiente per il nostro clima, anche in inverni rigidi.
