Scambiatore di calore a gas - per pompe di calore da 9 kW

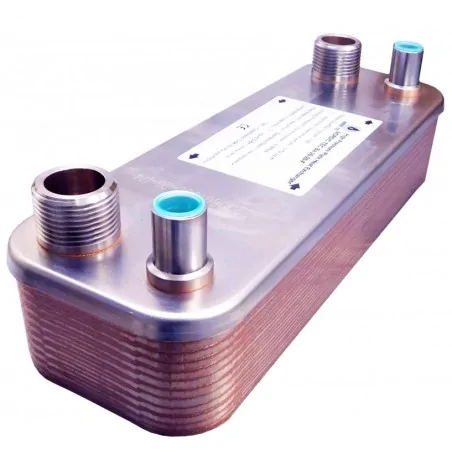

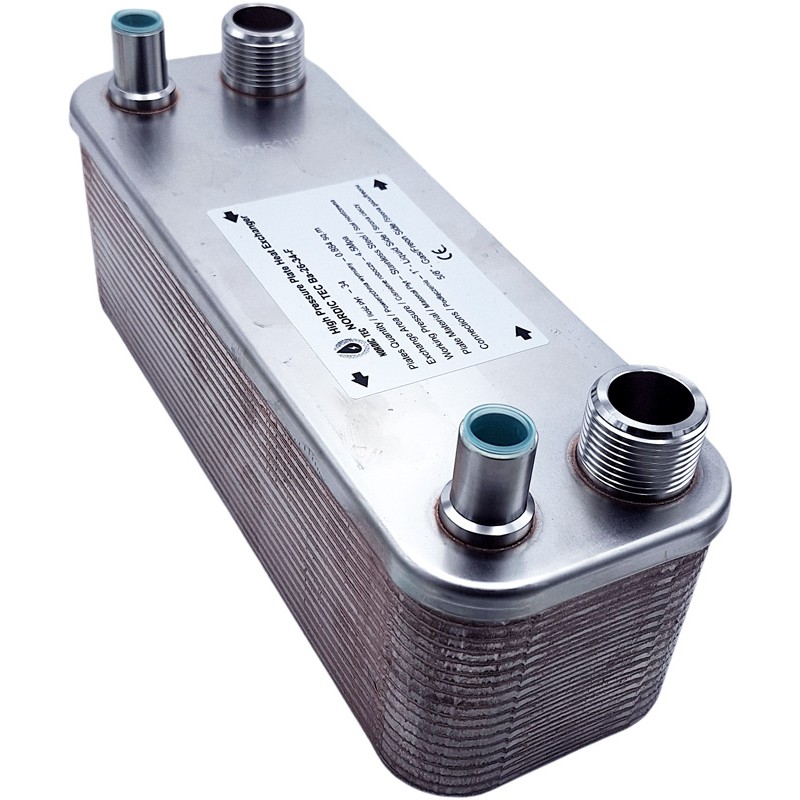

Scambiatore di calore a gas - modello a piastre per freon per pompe di calore, progettato per funzionare come evaporatore/condensatore con una potenza compresa tra 6 e 9 kW.

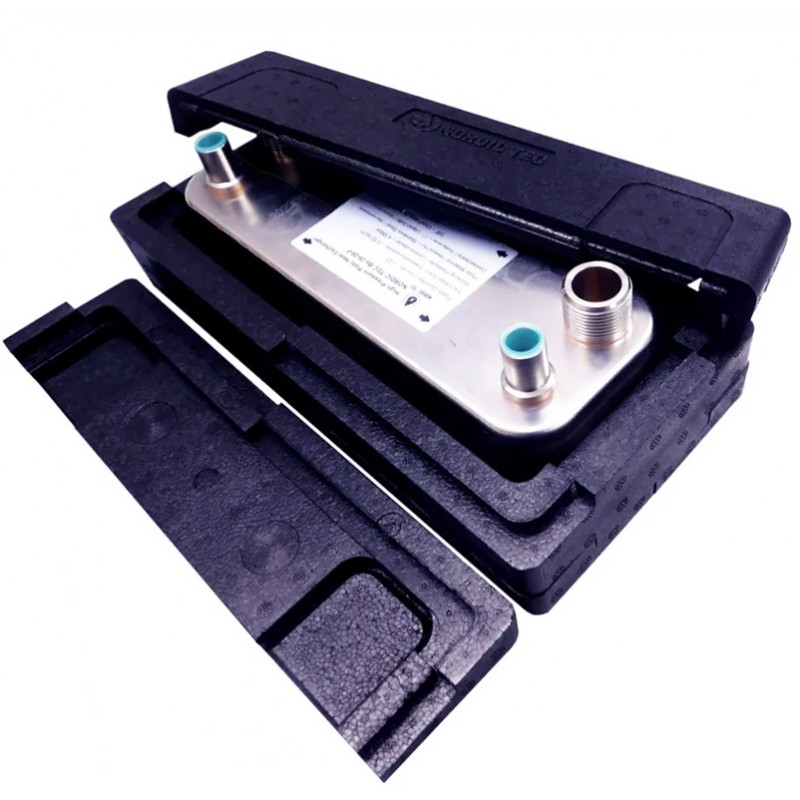

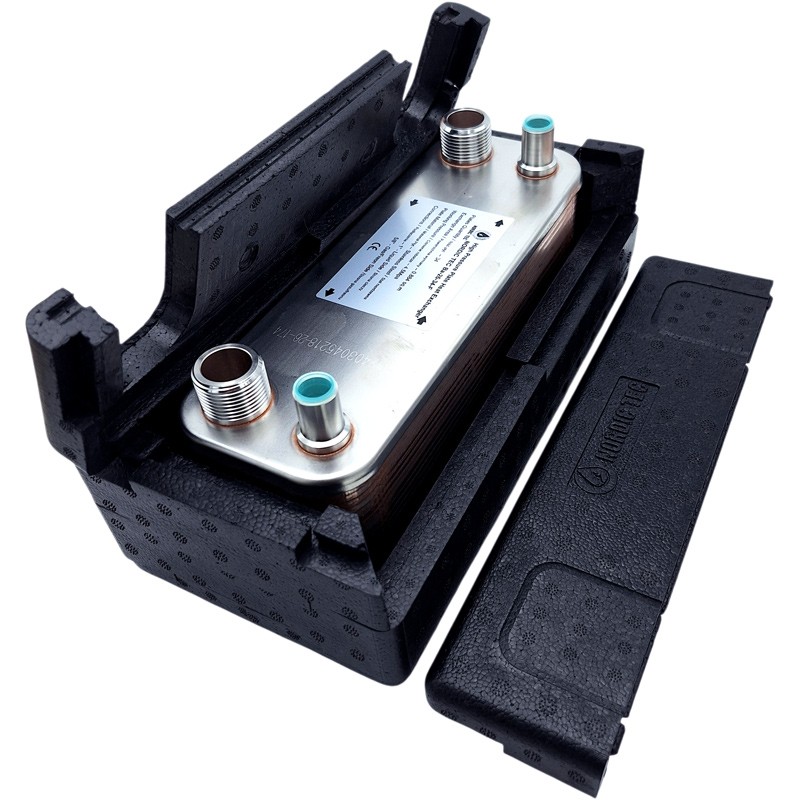

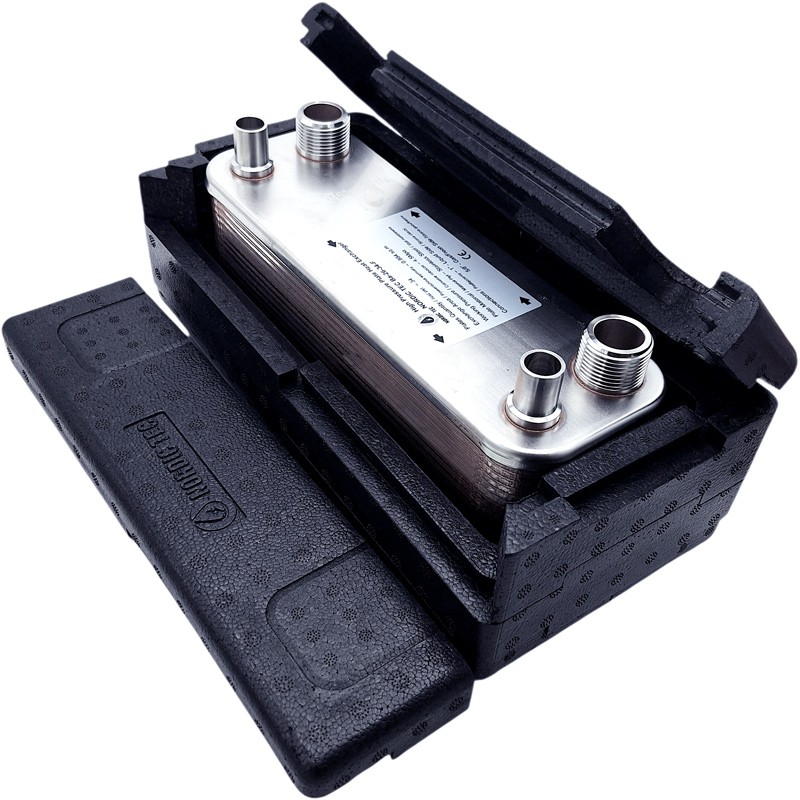

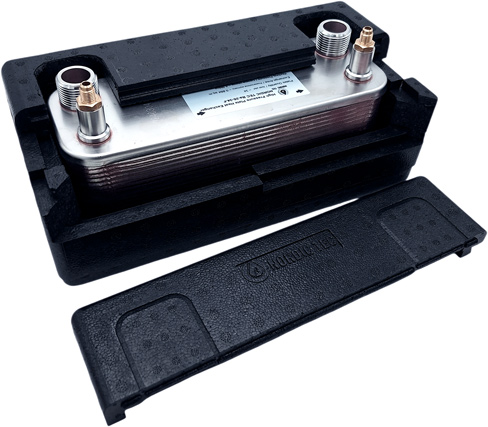

Lo scambiatore di calore per freon a 34 piastre è disponibile opzionalmente anche con isolamento, che aumenta l'efficienza del trasferimento di calore riducendo la dispersione termica all'esterno del dispositivo. È possibile verificare le varianti con o senza isolamento nel menu sopra il prezzo del prodotto.
Non si tratta di un classico scambiatore a piastre per il collegamento di pompe di calore in un sistema acqua/glicole, ma di uno scambiatore a gas dedicato a uno spettro di applicazioni specifico con freon. Il termine "scambiatore per freon" si riferisce comunemente al fluido più utilizzato, ma ovviamente è compatibile con altri fluidi che si comportano in modo simile in questo tipo di applicazione.
Lo scambiatore per freon Ba-26-34-F è adatto a funzionare come condensatore in pompe di calore fino a 9 kW, climatizzatori e unità simili. Grazie all'adattamento di uno dei canali in termini di connessione e resistenza alla pressione, può essere utilizzato con refrigeranti come R404A, R32 e simili.
Dettagli tecnici - Scambiatore di calore a gas Ba-26-34-F
- Acciaio inossidabile S316L, saldato con Cu
- Potenza termica (per pompa di calore / climatizzatore / unità refrigerante) : 6 kW - 9 kW
- Connessioni per gas / refrigerante / fluido gassoso: ϕ15 - 5/8" per saldatura
- Connessioni per fluido tradizionale (liquido / acqua): 1" - DN 25
- Pressione di esercizio: fino a 45 bar | 4,5 MPa
- Pressione di prova: > 60 bar
- Portata: 12 m³/h | 12 000 l/h
- Modalità di collegamento: a controcorrente
Il parametro tecnico fondamentale che distingue questo scambiatore per freon dai tradizionali scambiatori per fluidi liquidi è la maggiore pressione di esercizio consentita, fino a 4,5 MPa, mentre i modelli classici sono certificati per un massimo di 20 o 30 bar. In questo modo, lo scambiatore può operare con il freon, che tende a raggiungere pressioni di esercizio più elevate.
La superficie di scambio termico dello scambiatore a piastre gas-acqua Ba-26-34-F : 0,88 m²

Come si può vedere nel grafico sopra, lo scambiatore per freon a 34 piastre Ba-26-34-F è il secondo modello più piccolo della serie Ba-26-F, progettata principalmente per lo scambio termico tra gas e liquidi e classificata come ad alta pressione (il lato gas può lavorare con fluidi fino a 45 bar). Rimane comunque uno dei più piccoli scambiatori a gas nella nostra offerta.
Lo scambiatore di calore per gas Ba-26-34-F ha una superficie di piastre pari a 0,88 m², che garantisce una cooperazione soddisfacente o molto buona con pompe di calore e unità simili, solitamente con una potenza di 6-9 kW, a seconda delle temperature di alimentazione utilizzate.
Se la superficie di scambio termico di 0,88 m² dello scambiatore a gas è troppo piccola per la pompa di calore o il climatizzatore che intendi utilizzare, ti consigliamo di esaminare i modelli più grandi della stessa serie visibili nel grafico: scambiatore Ba-26-50 con 1,3 m² e Ba-26-60 con 1,56 m². In alternativa, potresti considerare la seconda serie di scambiatori per freon di Nordic Tec, dotata di un attacco per gas più ampio (7/8"), ovvero la serie Ba-68-F, in cui la superficie di scambio può raggiungere fino a 4 m².
Dimensioni - Scambiatore Ba-26-34-F

(A) - 308 mm
(B) - 106 mm
(F) - 95 mm
(C) - 250 mm
(D) - 50 mm
______________________
Nordic Tec Ba-26-34-F - Scambiatore di calore per pompe di calore realizzate con climatizzatori
Riceviamo spesso domande dai clienti sull'uso potenziale dello scambiatore di calore Ba-26-34-F per pompe di calore realizzate con climatizzatori, ovvero come condensatore in un'unità di climatizzazione per lo scambio termico tra freon e acqua (o eventualmente acqua mista a glicole). Non c'è alcun problema: questa applicazione rientra esattamente nello spettro di utilizzo dei nostri scambiatori per freon. Questo scambiatore è adatto al freon all'interno di un climatizzatore in termini di pressione e resistenza (resistenza alla pressione fino a 45 bar, con test eseguiti oltre 60 bar). Inoltre, dispone di un canale predisposto per il freon con connessioni apposite, ovvero tubi dritti non filettati, pronti per la saldatura.
La conversione delle unità di climatizzazione in pompe di calore sta diventando sempre più popolare in Europa. Se desideri ottenere ulteriori informazioni di base sulla conversione dei climatizzatori in pompe di calore, visita il nostro blog.
