Scambiatore di calore a gas - per pompe di calore da 10 kW a 16 kW

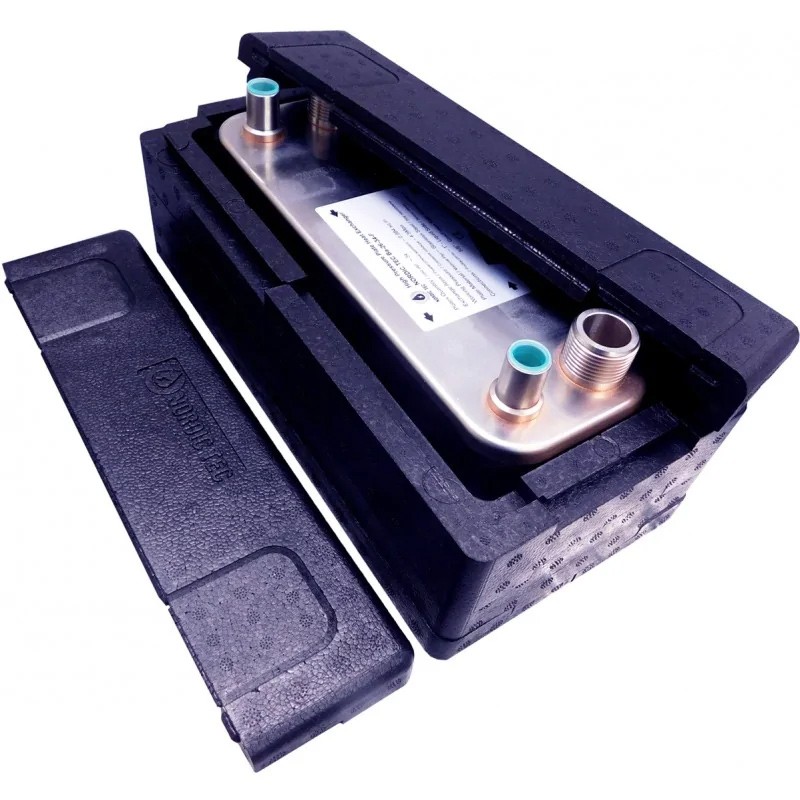

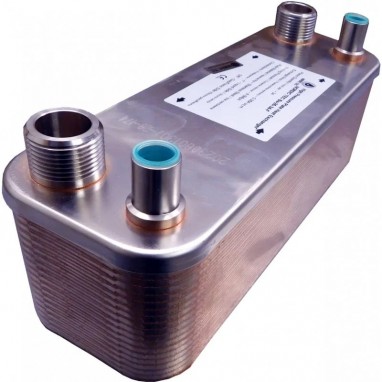

Scambiatore di calore a gas in acciaio brasato Nordic Tec gas-liquido, per pompe di calore o climatizzatori, progettato per funzionare come evaporatore/condensatore in apparecchiature con potenza compresa tra 10 e 16 kW.
Dettagli tecnici - Scambiatore di calore a gas per pompe di calore max. 16 kW:
- Materiale principale dello scambiatore: Acciaio inossidabile 316L, brasato sottovuoto con rame
- Potenza termica per pompa di calore/climatizzatore/unità refrigerante: 10 kW - 16 kW
Questa è la potenza suggerita per i dispositivi che possono essere correttamente gestiti da questo scambiatore per refrigerante, in base ai parametri di lavoro del fluido.
- Collegamenti dello scambiatore sul lato del freon/gas: ϕ15 - 5/8" per brasatura
- Collegamenti del liquido (di solito acqua): 1" - DN 25
- Pressione di esercizio: fino a 45 bar (pressione massima a cui dovrebbe essere sottoposto lo scambiatore - 4,5 MPa)
- Pressione di prova prima della commercializzazione: > 60 bar
- Portata: 12 m³/h
- Modalità di collegamento: flusso controcorrente (suggerimento per collegare in modo che il refrigerante e l'acqua fluiscano in direzioni opposte, per massimizzare l'efficienza di trasferimento del calore dal refrigerante all'acqua).
La differenza tra uno scambiatore di calore a gas, adatto per lavorare con refrigeranti, e uno scambiatore a piastre tradizionale per liquidi risiede in un processo di brasatura più lungo, che conferisce al dispositivo una maggiore resistenza alla pressione. Mentre i tradizionali scambiatori liquido-liquido sono certificati per pressioni di lavoro fino a 20 o 30 bar, lo scambiatore freon Ba-26-60-F può operare a pressioni fino a 45 bar. Per questo motivo, è adatto per lavorare con refrigeranti comuni, F-gas, come R32, R404A, R407, R410a o R290, che richiedono chiaramente pressioni più elevate.
Superficie di scambio termico dello scambiatore a gas-acqua Ba-26-60-F: 1,56 m²
Il grafico colloca lo scambiatore di calore per gas/freon/refrigerante Ba-26-60-F di Nordic Tec all'interno della serie di scambiatori gas-liquido Ba-26-F, che dispone di un attacco per liquido da 1" e per freon/gas/refrigerante da 5/8". Come si può vedere, lo scambiatore a 60 piastre, con una superficie di 1,56 m², è quasi il più grande scambiatore per freon di questa serie. In pratica, può essere utilizzato con pompe di calore e unità refrigeranti/climatizzatori fino a 16 kW.
Se hai bisogno di uno scambiatore freon-acqua (o freon-acqua/glicole) per un'unità più grande, quindi con una superficie delle piastre maggiore, lo troverai anche nel nostro catalogo: dovresti cercarlo nella seconda serie di scambiatori a gas, la serie Ba-68-F. Questi scambiatori utilizzano piastre più grandi e dispongono di un attacco più grande per il refrigerante (7/8"). I più grandi scambiatori per freon presenti nel nostro negozio hanno una superficie di circa 4 m².
Dimensioni - Ba-26-60-F
(A) - 308 mm
(B) - 106 mm
(F) - 152 mm
(C) - 250 mm
(D) - 50 mm
