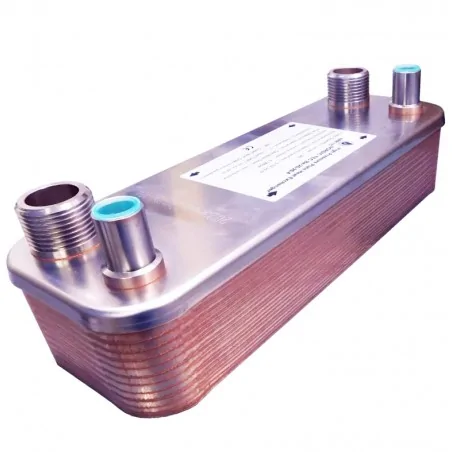

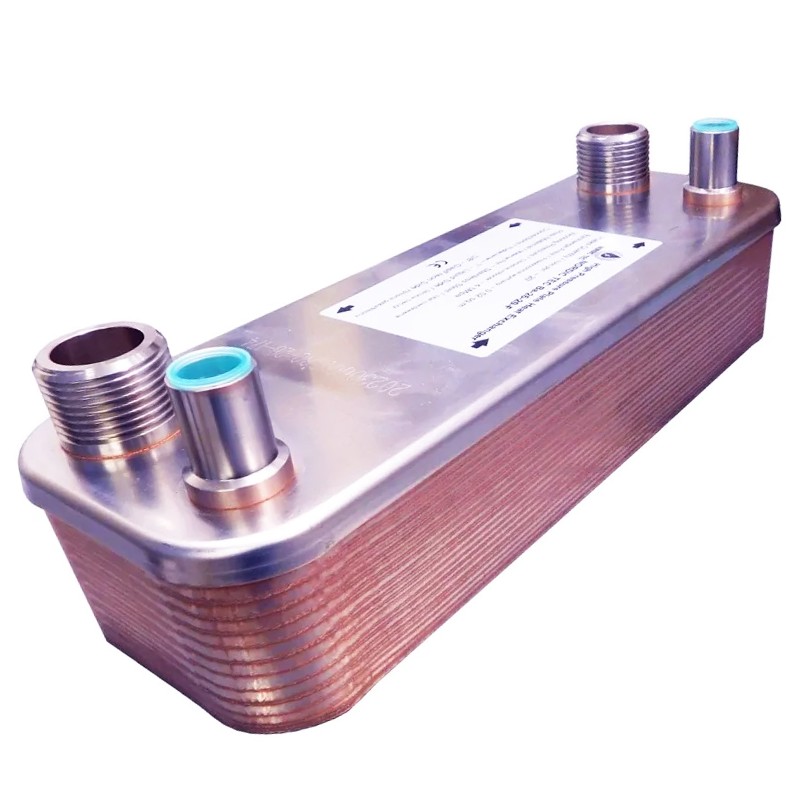

Scambiatore di calore a gas - per pompe di calore o climatizzatori 5 kW
Scambiatore di calore a gas - a piastre per freon per pompe di calore (funzionante come evaporatore/condensatore) - 5 kW
Lo scambiatore di calore a gas è progettato per impianti in cui uno dei fluidi è un gas (freon o simili), mentre l'altro è un fluido più tradizionale, come acqua o acqua con glicole. Si tratta quindi di uno scambiatore di calore non del tutto classico, dedicato a un campo di applicazione più ristretto. Il termine "scambiatore per freon" si riferisce comunemente al fluido più utilizzato, ma possono essere utilizzati anche altri fluidi con proprietà simili al freon.
Dettagli tecnici - Scambiatore di calore a gas Ba-26-20-F
- Acciaio inossidabile 316L, saldato a vuoto con metodo Cu
- Potenza termica per pompa di calore / climatizzatore / unità refrigerante: 3-5 kW
- Connessioni per freon / fluido gassoso: ϕ15 - 5/8" per saldatura
- Connessioni per fluido tradizionale (liquido): 1" - DN 25
- Pressione di esercizio: fino a 45 bar
- Pressione di prova prima della messa in commercio: > 60 bar
- Portata: 12 m³/h
- Modalità di collegamento: a controcorrente
La superficie di scambio termico degli scambiatori di calore per freon Ba-26-20-F è di 0,52 m²

Come si può vedere nel grafico sopra, lo scambiatore di calore per freon a 20 piastre Ba-26-20-F è il modello più piccolo della serie Ba-26, interamente dedicata allo scambio termico gas-liquido e classificata come ad alta pressione (45 bar). È anche lo scambiatore di calore a gas più piccolo nel nostro catalogo. Ha una superficie di scambio di 0,52 m², che si traduce in una buona compatibilità con pompe di calore di solito con potenza tra 3 e 5 kW, a seconda dei parametri di alimentazione. Anche la potenza prevista per le unità di refrigerazione o i climatizzatori che possono essere gestiti efficacemente da questo modello è simile.
Se la superficie di scambio di 0,52 m² è troppo piccola per il tuo dispositivo, dai un'occhiata ai modelli più grandi della stessa serie, visibili nel grafico sopra. Tra questi ci sono gli scambiatori per freon Ba-26-34 con 0,88 m², Ba-26-50 con 1,3 m² e Ba-26-60 con 1,56 m². Se anche questi dispositivi fossero troppo piccoli o desideri verificare scambiatori di calore più grandi con destinazioni d’uso simili, consulta la serie più grande di scambiatori per freon – Ba-68-F.
Dimensioni - Scambiatore refrigerante-acqua Ba-26-20-F

(A) - 308 mm
(B) - 106 mm
(F) - 60 mm
(C) - 250 mm
(D) - 50 mm
