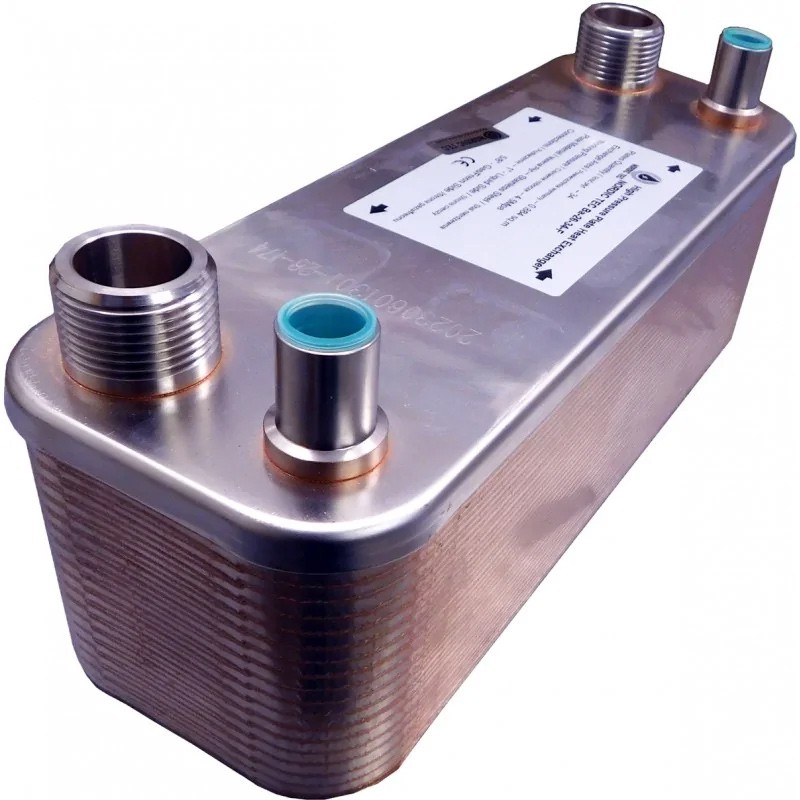

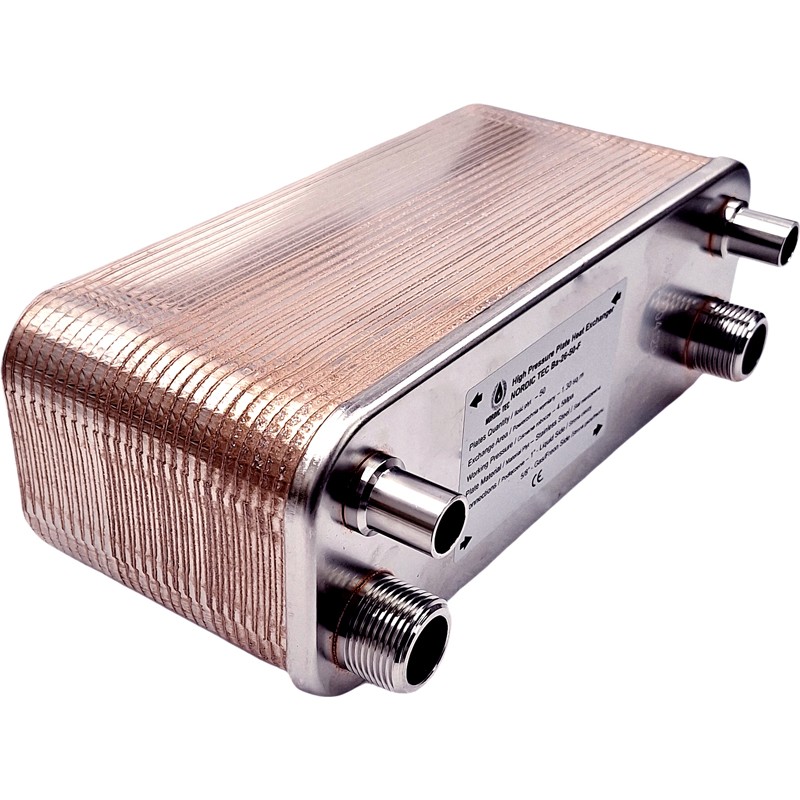

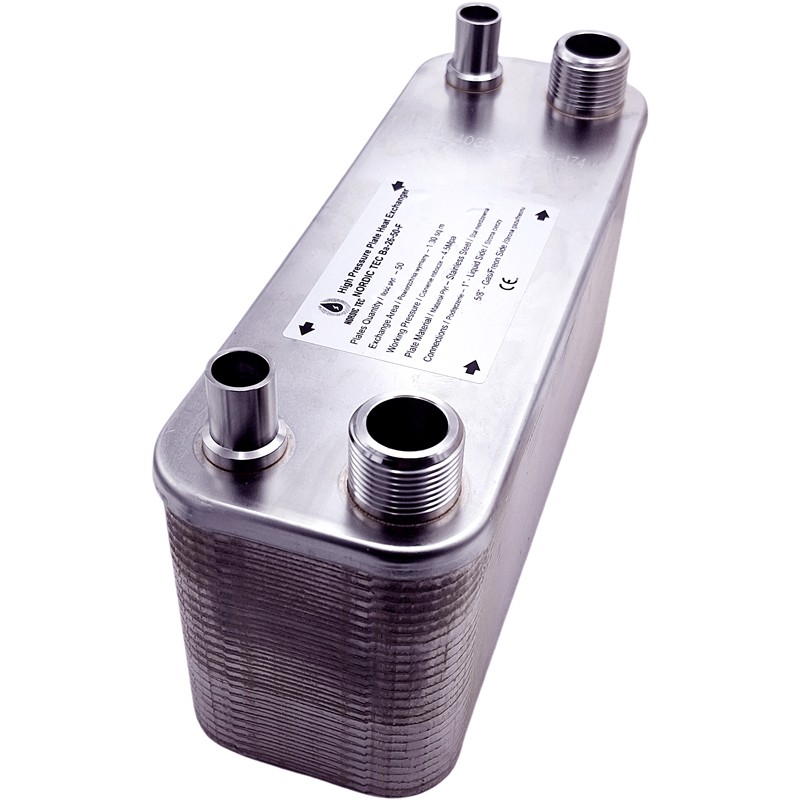

Scambiatore di calore a gas - per pompe di calore da 8 kW a 13 kW
Scambiatore di calore a gas - di tipo a piastre per freon - per pompe di calore o condizionatori, progettato per funzionare come evaporatore/condensatore in apparecchiature con potenza tra 8 e 13 kW.
Dettagli tecnici - Scambiatore di calore a gas - per pompe di calore Ba-26-50:
- Materiale delle piastre per lo scambio termico tra gas e acqua: acciaio inossidabile 316L, saldato in vuoto con rame
- Potenza termica gestita per pompa di calore/condizionatore/unità refrigerante: 8 kW - 13 kW
- Collegamenti dello scambiatore sul lato del freon/gas: ϕ15 - 5/8" per saldatura a brasatura forte
- Collegamenti per il fluido (solitamente acqua): 1" - DN 25
- Pressione di esercizio: fino a 45 bar (pressione massima a cui dovrebbe essere sottoposto questo tipo di scambiatore gas-acqua)
- Pressione di prova prima della commercializzazione: > 60 bar
- Portata: 12 m³/h
- Modalità di collegamento: controcorrente (il gas e l’acqua dovrebbero fluire in direzioni opposte per migliorare l'efficienza)
La differenza tra questo scambiatore di calore per fluido refrigerante e uno scambiatore a piastre tradizionale risiede nel diverso metodo di brasatura, che consente allo scambiatore per freon di ottenere una maggiore resistenza alle pressioni ed essere omologato per operare fino a 45 bar. Gli scambiatori tradizionali per liquidi sono generalmente certificati per pressioni di 20 o 30 bar e non dovrebbero essere utilizzati con fluidi come freon, gas o refrigeranti (che tendono a generare pressioni notevolmente superiori ai 30 bar).
Superficie di scambio termico degli scambiatori gas-acqua Ba-26-50-F: 1,30 m²
Il grafico sopra riportato presenta la serie di scambiatori di calore per gas/freon/refrigeranti Ba-26-F di Nordic Tec e la posizione del modello Ba-26-50-F all'interno di questa serie. Come si può vedere nel grafico allegato, questo scambiatore ha una superficie di 1,3 m², il che significa che, nella pratica, è spesso ideale per gestire pompe di calore e unità refrigeranti con potenza compresa tra 8 e 13 kW, a seconda dei parametri di utilizzo, in particolare le temperature.
Se stai cercando uno scambiatore per freon con dimensioni simili, ma in grado di gestire pompe di calore di maggiore potenza, anch'esso adatto a lavorare con fluidi refrigeranti, potresti considerare il modello più grande della serie, ovvero il Ba-26-60-F, con una superficie di 1,56 m².
Un'alternativa potrebbe essere anche la serie più grande di scambiatori di calore per freon con collegamenti più ampi e maggiori capacità: la serie Ba-68-F.
Dimensioni
(A) - 308 mm
(B) - 106 mm
(F) - 133 mm
(C) - 250 mm
(D) - 50 mm
