Scambiatore di calore a gas - per pompe di calore da 12 kW a 18 kW

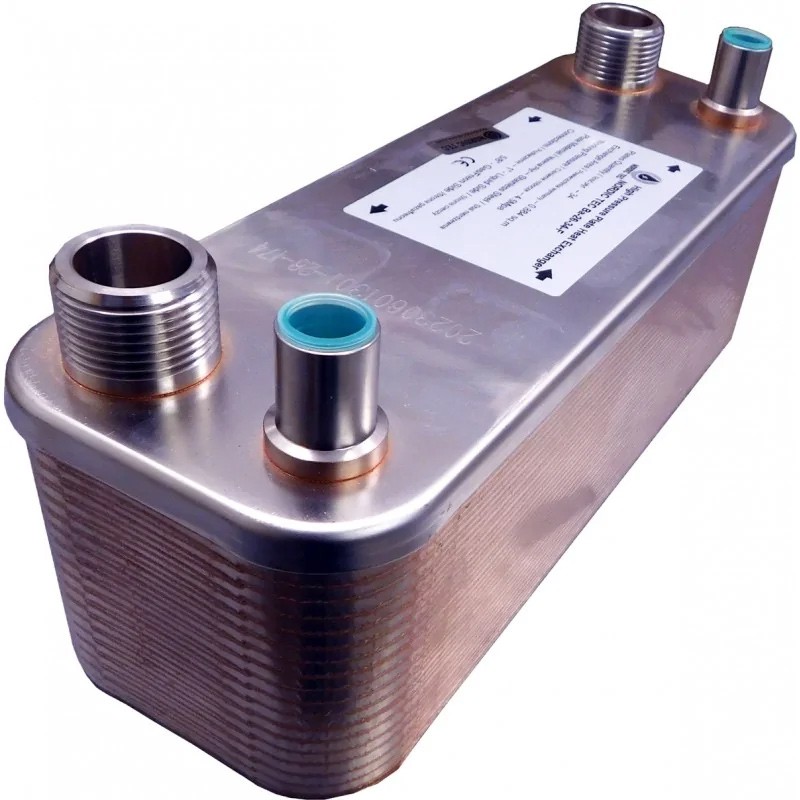

Lo scambiatore di calore in acciaio brasato di Nordic Tec per gas-liquido è adatto per pompe di calore o sistemi di climatizzazione e può essere utilizzato come evaporatore o condensatore in dispositivi con una potenza di 10-16 kW.
Dettagli tecnici:
- Materiale: acciaio inossidabile 316L, brasato sottovuoto con rame
- Potenza termica per pompa di calore / sistema di climatizzazione / impianto di raffreddamento: 12 kW - 18 kW
- Collegamenti per freon / gas: ϕ15 - 5/8" (boccole saldate)
- Collegamenti per fluido tradizionale: 1" - DN 25
- Pressione di esercizio: fino a 45 bar
- Test di pressione prima della messa in funzione: > 60 bar
- Portata: 12 m3/h
- Tipo di collegamento: controcorrente
La differenza tra uno scambiatore di calore che può funzionare con refrigeranti e uno scambiatore di calore a piastre tradizionale per liquidi sta in un processo di brasatura più lungo, che conferisce al dispositivo una maggiore resistenza alla pressione. Mentre gli scambiatori di calore tradizionali per liquidi hanno un limite massimo di pressione operativa di 25 o 30 bar, lo scambiatore per refrigeranti Ba-26-70-F può operare a pressioni fino a 45 bar. Ciò lo rende particolarmente adatto per l'uso con refrigeranti comuni e gas fluorurati come R32, R404A, R407c, R410a o R290, che richiedono pressioni più elevate.
Superficie di scambio termico dello scambiatore a gas-acqua Ba-26-70-F: 1,82 m²

Il confronto grafico mostra che lo scambiatore di calore per freon Nordic Tec Ba-26-70-F è tra le alternative più vicine (ma solo tra quelle adatte per sistemi ad alta pressione e considerati scambiatori di calore per refrigeranti). Il Ba-26-70-F, composto da 70 piastre e con una superficie di 1,88 m², è il più grande scambiatore di calore per freon della serie Ba-26-F. In pratica, può essere utilizzato con pompe di calore e sistemi di climatizzazione fino a 18 kW. La serie Ba-26-F è dotata di un collegamento per saldatura rigida - tubo da 5/8".

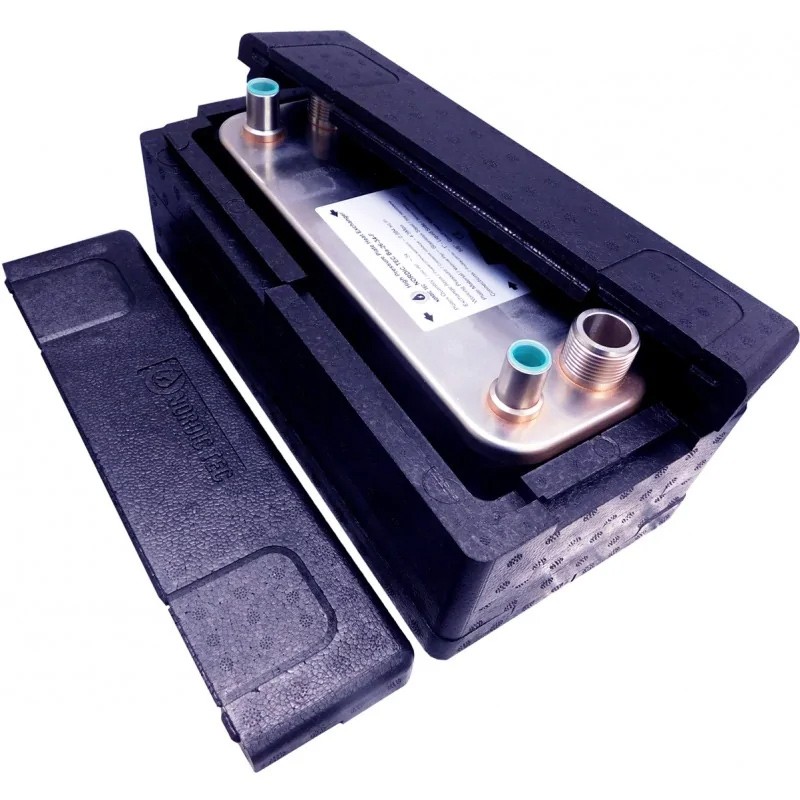

Se necessitate di uno scambiatore più grande, potete esaminare quelli della serie Ba-68-F, che hanno un collegamento da 7/8". Tutti gli scambiatori di calore presenti nel grafico si trovano nel nostro catalogo e tutti possono essere opzionalmente forniti con isolamento termico.
Dimensioni - Ba-26-70-F

(A) - 308 mm
(B) - 106 mm
(F) - 175 mm
(C) - 250 mm
(D) - 50 mm
