Il collettore per riscaldamento a pavimento è un elemento importante dell’impianto di riscaldamento a pavimento, alcuni dicono che sia il suo cuore. Il suo compito è distribuire uniformemente il fluido termovettore (più spesso acqua) nelle singole circuiti di riscaldamento e raccoglierlo dopo la cessione del calore. Possono avere diversi tipi, ma alcuni elementi della costruzione del collettore per riscaldamento a pavimento devono rimanere invariati. A cosa prestare attenzione durante l’acquisto? Quali elementi della costruzione del collettore per riscaldamento a pavimento sono importanti?
È proprio il collettore per riscaldamento a pavimento:

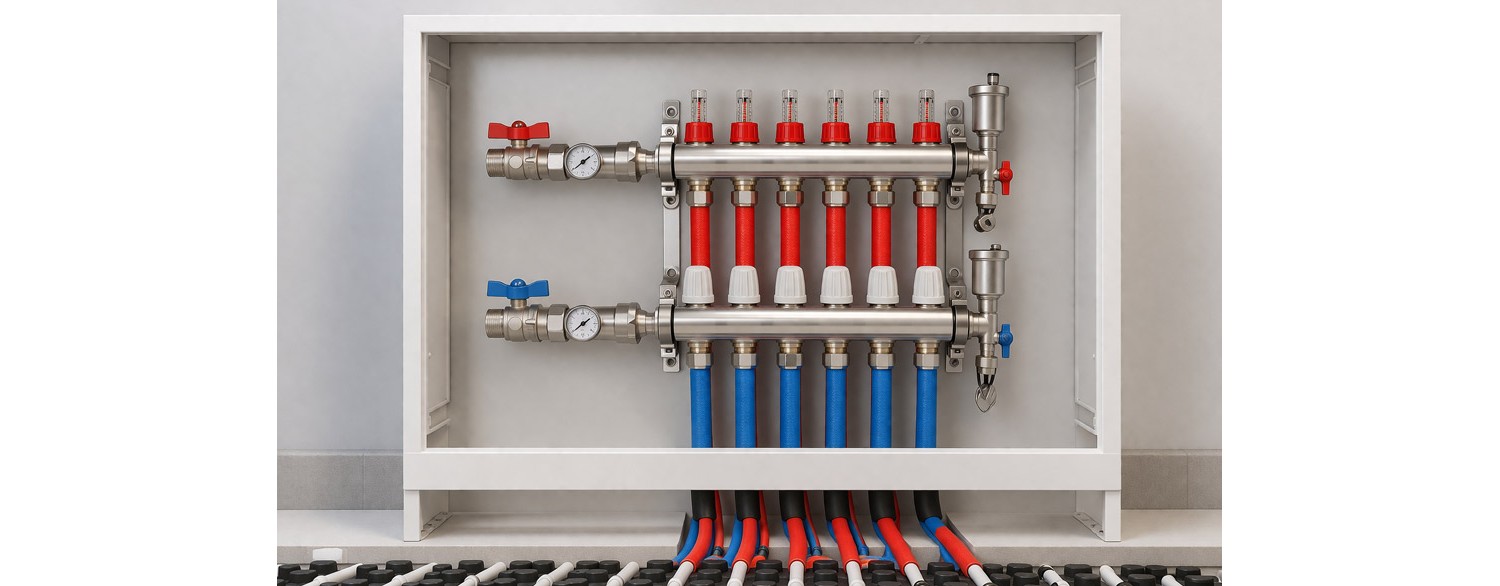

Ogni collettore per riscaldamento a pavimento è composto da due sezioni principali - cioè due barre (cosiddetta mandata e ritorno) e da elementi di regolazione e servizio. Le parti più importanti sono quindi:
Queste dispongono di uscite per i singoli circuiti, a seconda del numero di circuiti per cui è destinato il nostro collettore.
Disponibile
Disponibile
Successivamente abbiamo elementi di equipaggiamento che teoricamente sono un’aggiunta, ma in pratica sono proprio questi accessori del collettore per riscaldamento a pavimento a influire sulla sua utilità, funzionalità, possibilità di controllo, ecc. Anche sulla facilità di installazione e regolazione del sistema a pavimento.
Ciascuno di questi elementi svolge una funzione specifica e influisce sul corretto funzionamento dell’impianto.
Il collettore per riscaldamento a pavimento è composto da due collettori - perché formalmente il termine collettore indica proprio una barra con più uscite che distribuisce il flusso dell’acqua in sezioni.
Questa configurazione consente un funzionamento stabile del sistema e una distribuzione uniforme del calore.
Alcuni produttori utilizzano marcature per la barra di mandata - è contrassegnata con un colore rosso. Molto intuitivo e comprensibile in ogni paese. La barra di ritorno invece è quella contrassegnata in blu, perché l’acqua che ritorna dal sistema è già molto più fredda.
Nella maggior parte dei collettori però non ci sono marcature di colore, perché in realtà non sono necessarie. Esiste una regola semplice - come barra di mandata si sceglie quella su cui sono presenti i flussimetri. Il motivo è funzionale, infatti il flussimetro a galleggiante funziona correttamente in un determinato ambiente di pressione, più favorevole sulla mandata. Esistono sistemi in cui i flussimetri sono sulla barra di ritorno (e funzionano), ma per sicurezza si consiglia di non sperimentare.
I rotametri, cioè flussimetri, sono generalmente installati – come detto – sulla barra di mandata e permettono di impostare il flusso corretto in ogni circuito.
Il loro utilizzo consente di:
La corretta regolazione dei rotametri è fondamentale per il funzionamento dell’intero impianto e deve essere eseguita prima della prima messa in funzione. Eventualmente anche dopo interventi o modifiche importanti del sistema.
Il rotametro è l’elemento che distingue il collettore per riscaldamento a pavimento da quello per radiatori - almeno secondo molti professionisti, senza rotametri non è possibile regolare correttamente il sistema a pavimento. Tuttavia un collettore con rotametri può essere utilizzato anche per radiatori, non costituiscono un ostacolo, semplicemente in quel sistema hanno meno importanza. I radiatori non ne hanno bisogno.
Disponibile
Disponibile
Disponibile
Sulla barra di ritorno si trovano le valvole (rubinetti) - che consentono anche il montaggio di attuatori termoelettici. Gli attuatori collaborano con i termostati ambiente e regolano automaticamente il flusso nei singoli circuiti. Grazie a queste soluzioni oggi facilmente disponibili è possibile automatizzare il sistema, ad esempio per mantenerlo attivo automaticamente o impostare temperature diverse in ogni ambiente.
Ciò consente di:
I collettori per riscaldamento a pavimento sono realizzati più spesso in:
La scelta del materiale dovrebbe essere adeguata alla qualità dell’impianto e al budget. I materiali più diffusi sono i primi due. I più solidi e purtroppo più costosi sono quelli in ottone.
Durante la scelta del collettore bisogna prestare attenzione a diversi aspetti. Non si tratta solo dell’equipaggiamento. Deve avere funzionalità adeguate al progetto dell’impianto. Sicuramente non bisogna basarsi sull’aspetto - si parte dalla definizione del numero di circuiti. Dobbiamo sapere se serve un collettore da 4, 6 o 10 circuiti, ecc. Di solito i collettori sono disponibili da 2 a 12 sezioni.
Bisogna quindi considerare:
L’ultimo punto è particolarmente importante se si dispone già di una cassetta per collettore.
Un buon collettore dovrebbe garantire facilità di regolazione, durata e possibilità di espansione dell’impianto.
Disponibile
Disponibile
Disponibile
Un elemento molto importante, che teoricamente non deve far parte del set, è la valvola a sfera utilizzata per intercettare il collettore. Serve per isolare il collettore dalla fonte di calore (pompa di calore, caldaia a gas, scambiatore per teleriscaldamento, caldaia a pellet, camino, ecc.). In pratica viene utilizzata raramente, ma è essenziale per la sicurezza.
Per questo vale la pena considerare un collettore già con valvole a sfera incluse. Esistono set completi, come i collettori completi Nordic Tec, dotati anche di valvole con termometro.
Le valvole di intercettazione sono solitamente diritte, ma a volte sono necessarie versioni angolari. Nell’offerta Nordic Tec si trovano anche collettori con valvole angolari.
