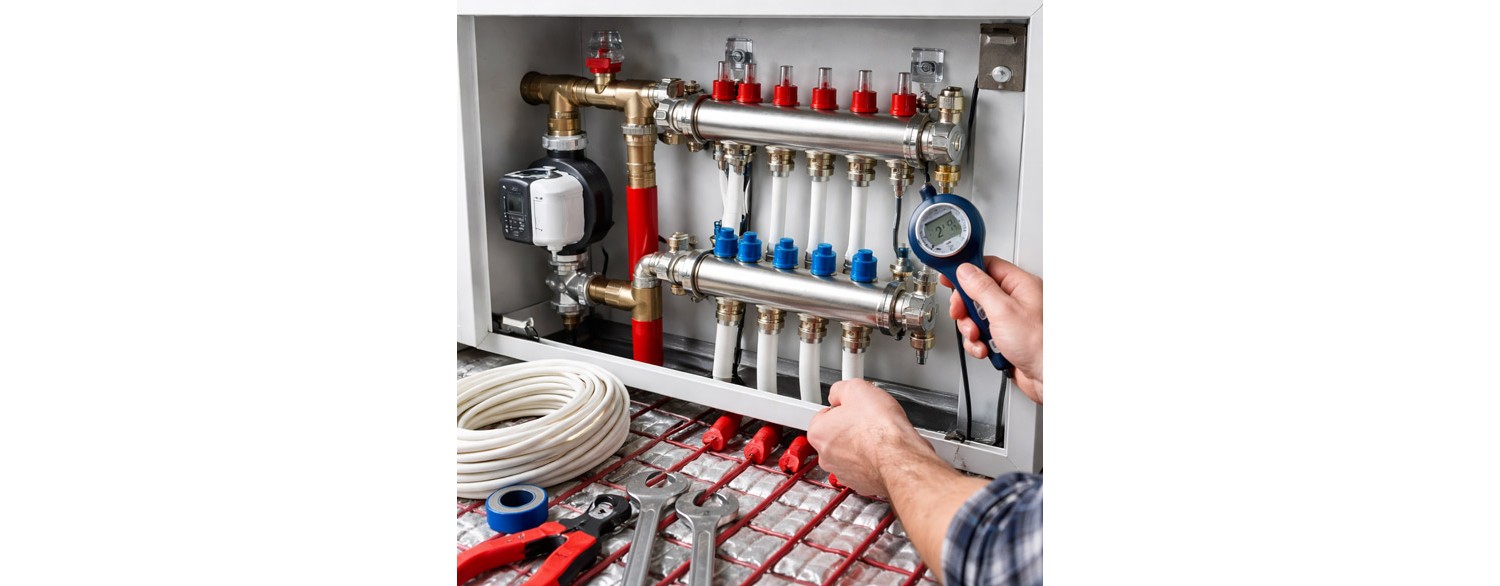

Il collettore per il riscaldamento a pavimento è un elemento chiave dell’impianto di riscaldamento a pavimento, ma il suo corretto collegamento - come per la maggior parte dei dispositivi in idraulica - è fondamentale. Il suo compito è distribuire l’acqua calda alle singole serpentine di riscaldamento e regolare il flusso. È proprio qui che si impostano le portate, si sfiata l’impianto e si controlla la temperatura nei singoli circuiti. È il cuore e il centro di comando dell’impianto di riscaldamento a pavimento. Senza un corretto collegamento del collettore, l’intero impianto può funzionare in modo non uniforme o inefficiente.
La prima questione, in sostanza, è la scelta del collettore, cioè la decisione se debba essere un modello in ottone (più solido) oppure un po’ più economico collettore INOX. Il numero stesso delle serpentine dipende ovviamente dal progetto, cioè da quante sezioni di riscaldamento vogliamo avere. Questo è importante, così come la scelta della cassetta di contenimento di dimensioni adeguate, ma supponiamo che a questo punto tu abbia già superato questa fase, quindi ci occuperemo del collegamento del collettore per il riscaldamento a pavimento.
Naturalmente si comincia dalla scelta corretta del luogo. Se non abbiamo un progetto e non si tratta di una nuova casa, dove tutto ha già il suo posto stabilito, il luogo di montaggio del collettore per il riscaldamento a pavimento deve essere scelto correttamente. Siamo limitati dalla funzionalità dei locali, ma anche dalla possibilità di collegare tutte le serpentine. È anche importante avere sempre libero accesso al collettore, nel caso volessimo controllare qualcosa o, ad esempio, effettuare lo sfiato del riscaldamento a pavimento.
Il montaggio del collettore per il riscaldamento a pavimento dovrebbe essere eseguito:
Le regole più importanti:
Disponibile
La cosa fondamentale: l’alimentazione del collettore per il riscaldamento a pavimento deve essere pianificata correttamente.
L’alimentazione del collettore per il riscaldamento a pavimento consiste nel convogliare il fluido termovettore (acqua o soluzione di glicole) dalla fonte di calore (ad es. pompa di calore, caldaia oppure da uno scambiatore di calore che preleva calore dal teleriscaldamento ecc.).
Schema tipico di collegamento del collettore:
l’alimentazione (acqua calda) arriva alla barra con i flussometri - molto importante, si raccomanda che la barra con i flussometri sia la barra di ingresso dell’alimentazione dalla fonte di calore.
il ritorno (acqua raffreddata) ritorna alla fonte di calore - come barra di ritorno si raccomanda la barra senza flussometri
✅ Importante:
la direzione del flusso deve essere conforme alle indicazioni (se il collettore non è reversibile e dispone di tali indicazioni).
Nel caso di alcuni collettori, ad esempio del marchio Nordic Tec, questo non ha importanza ed è possibile scegliere liberamente se collegare l’alimentazione dal lato destro o sinistro,
non è consentito invertire alimentazione e ritorno
Errori di base da evitare - presta attenzione a questo:
✅ Dimensione - diametro del tubo di alimentazione del riscaldamento a pavimento - quale tubo?
La scelta del tubo dipende dalla potenza dell’impianto e dalla lunghezza delle tubazioni. I più utilizzati sono:
PEX / PERT / ALUPEX
diametri:
25 mm (impianti molto piccoli e piccoli)
26–32 mm (case unifamiliari)
maggiori per portate elevate
Regola:
Un tubo troppo piccolo comporterà perdite di pressione e minore rendimento, oltre a una maggiore tendenza delle pompe a usurarsi rapidamente, ed eventualmente persino, con il tempo, a determinati guasti. Lo standard per case unifamiliari da 80 a 300 m2 è 1 pollice.
Disponibile
Quando sai già da quale lato hai l’alimentazione e hai stabilito il luogo, passiamo al collegamento vero e proprio del collettore al riscaldamento a pavimento, analizzando passo dopo passo gli elementi più importanti.
Le sezioni di riscaldamento a pavimento - cioè i tubi - si collegano al collettore secondo una regola ovvia: alimentazione delle sezioni di riscaldamento alla barra di alimentazione, e ritorno alla barra di ritorno. Questa è la base assoluta.
Le uscite delle barre verso le sezioni hanno di norma dimensione 3/4", cioè DN20. Per questo servono raccordi 3/4" che passano alla misura corretta del tubo (si tratta di un tipo di adattatore). Bisogna sceglierli solo quando sappiamo con quali tubi alimenteremo il riscaldamento a pavimento.
Lo standard più comune nelle case unifamiliari è l’uso di tubi da 16 mm x 2 mm di spessore, mentre i 17 mm si utilizzano più raramente - in sostanza solo negli edifici più grandi. Naturalmente esistono anche altre misure.
I raccordi - lo ricordiamo fino alla noia - si collegano anch’essi curando adeguatamente la tenuta.
Disponibile
Se tutto sembra collegato, allora si passa alle operazioni finali e all’avviamento di prova del sistema:
Sottolineiamo che molti produttori di collettori indicano che il primo avviamento dell’impianto dovrebbe essere effettuato da un tecnico esperto.
Alcuni errori sono piuttosto evidenti, tuttavia si verificano comunque:
Questi errori possono ridurre in modo significativo l’efficienza del sistema.
In molti impianti di riscaldamento a pavimento si utilizza un gruppo di miscelazione che:
È particolarmente importante con:
In molti casi, tuttavia, è sufficiente la sola valvola miscelatrice, e in alcuni sistemi persino questa non è particolarmente necessaria - ad es. quando l’alimentazione arriva direttamente da una caldaia a gas o da una pompa di calore, sulla quale imposteremo subito la temperatura adatta al riscaldamento a pavimento.
Il corretto collegamento del collettore per il riscaldamento a pavimento richiede:
Se tutti questi elementi vengono eseguiti correttamente, l’impianto funzionerà in modo efficiente, uniforme e senza problemi per molti anni.
