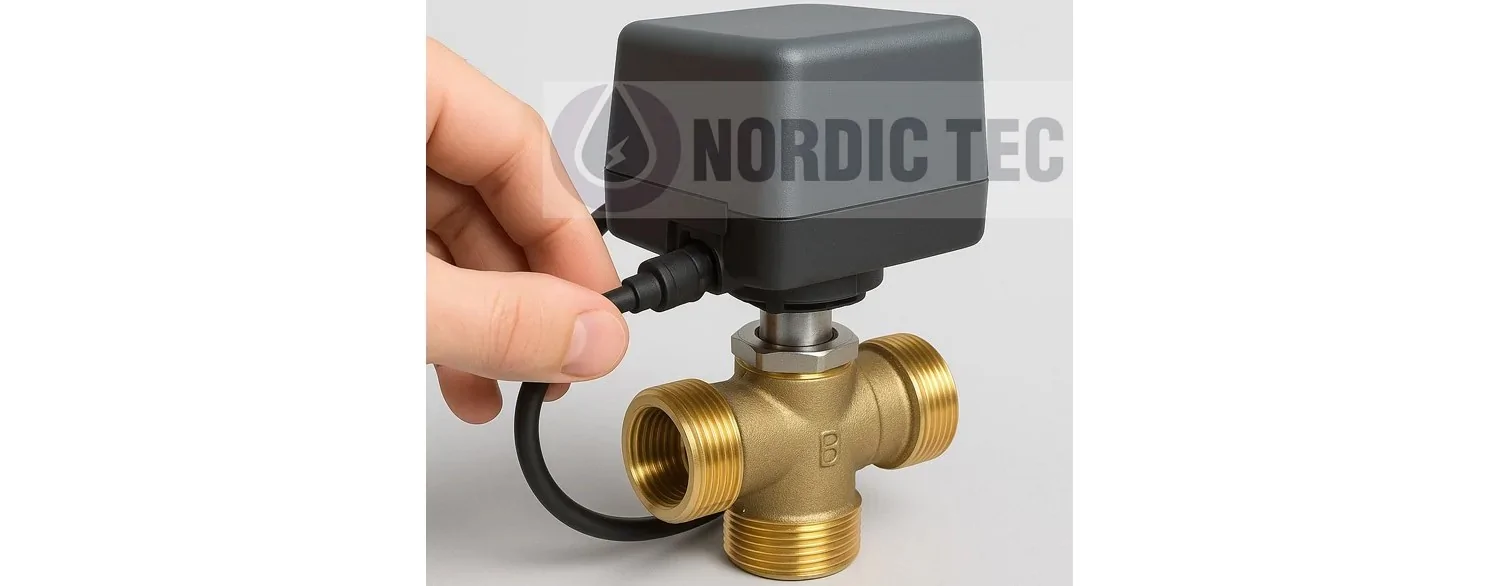

Collegamento dell’attuatore alla valvola miscelatrice – Come farlo correttamente?

Collegamento dell'attuatore alla valvola miscelatrice - a 3 vie o a 4 vie - è un'operazione apparentemente semplice che di solito non presenta difficoltà per gli idraulici, tuttavia è bene seguire alcune regole per evitare errori. Il seguente articolo è una guida pratica su come farlo. Naturalmente sul mercato sono disponibili valvole e attuatori di diversi produttori, cercheremo di rendere questa guida per il collegamento dell'attuatore alla valvola miscelatrice il più universale possibile - tuttavia dobbiamo prendere come riferimento la valvola miscelatrice Nordic Tec e il suo attuatore dedicato, il tedesco Elodrive ST10. Sarà una sorta di manuale di installazione dell'attuatore sulla valvola, il più universale possibile. Questa guida si applica anche al collegamento dell'attuatore su valvola a 3 vie nei gruppi pompa Nordic Tec.

• Partiamo dal presupposto che non tutti gli attuatori sono compatibili con tutte le valvole e quando si sceglie un attuatore bisogna assicurarsi che sia adatto alla valvola in nostro possesso, a meno che non si acquisti una valvola con attuatore incluso.
• Ricordiamo che la maggior parte dei produttori di attuatori (se non tutti) richiede che l'installazione venga eseguita da personale professionalmente preparato ed esperto, pena la perdita della garanzia sul dispositivo.

Installazione e collegamento dell'attuatore alla valvola miscelatrice

Per prima cosa dobbiamo verificare la completezza della fornitura. Nel caso dell'attuatore, prima dell'installazione ci assicuriamo che tutti gli elementi siano stati consegnati. Prestiamo attenzione a elementi come:

• bloccaggio (una piccola vite utilizzata per il montaggio in un punto appositamente designato sulla valvola)
• tutte le parti dell'adattatore (cioè una sorta di raccordo in plastica che collega direttamente la valvola all'attuatore)

Scelta della posizione e del punto di installazione dell'attuatore

Naturalmente, in alcuni casi, quando la valvola è già installata e decidiamo di aggiungere l'attuatore in un secondo momento come parte di una ristrutturazione dell'impianto di riscaldamento - le nostre possibilità sono limitate. Tuttavia:

• la valvola con attuatore deve sempre essere installata in un luogo accessibile. Anche se i guasti di questa apparecchiatura sono rari, in caso di problemi dobbiamo essere in grado di intervenire rapidamente - quindi l'accesso all'attuatore deve essere facile.
• l'attuatore non dovrebbe essere montato sotto la valvola. Assolutamente, l'attuatore deve essere posizionato sulla valvola in modo che eventuali perdite non lo allaghino. Questo vale anche per il montaggio sotto altri componenti dell'impianto di riscaldamento che potrebbero guastarsi. Ricordiamo che l'impianto è progettato per durare anni e anche componenti poco soggetti a guasti possono causare problemi nel corso di 10 o 15 anni. Pertanto, gli attuatori non devono essere installati sotto altre valvole, siano esse tradizionali o termostatiche, sotto giunzioni, curve, scambiatori di calore o filtri, compresi i filtri UV per acqua.
• gli attuatori devono essere installati all'interno degli edifici - rispettando le temperature e l'umidità massime consentite. La stanza deve inoltre avere accesso all'elettricità, poiché l'attuatore richiede un'alimentazione a 230V.

Angolo di rotazione degli attuatori - un aspetto importante

Un aspetto importante è il cosiddetto angolo di rotazione dell'attuatore. Di solito è impostato in fabbrica e spesso non può essere modificato. Per gli attuatori Elodrive e le valvole Nordic Tec, l'angolo di rotazione è di 90° e non è regolabile - questa è l'impostazione di fabbrica. Tenetelo a mente per configurare correttamente il dispositivo, utilizzando anche il bloccaggio.

Dopo l'installazione, si consiglia di verificare che le valvole miscelatrici con attuatori non ruotino prima di avviare l'impianto - altrimenti non funzioneranno come previsto. Allo stesso modo, durante l'uso, è bene controllare di tanto in tanto che la manopola della valvola con attuatore non ruoti, si consiglia di farlo una volta all'anno - preferibilmente prima dell'inizio della stagione. Eventuali rotazioni della valvola con attuatore attorno al suo asse possono danneggiare il motore dell'attuatore - sostanzialmente rendendone necessaria la sostituzione.

Disponibile

Gruppo di rilancio miscelato Riscaldamento a pavimento | Nordic Tec GPN-180-3DR

IT-Gruppo-GPN-180mm-3DR

124,99 €

Aggiungi al carrello

Attualmente non disponibile

Gruppo di rilancio per Riscaldamento a pavimento | Nordic Tec GPN-180

IT-Gruppo-GPN-180mm

105,00 €

View

Disponibile

Attuatore per valvola miscelatrice 3 e 4 vie Elodrive ST10 10Nm

IT-Attuatore-ST10

99,99 €

Aggiungi al carrello

Sequenza di operazioni - installiamo l'attuatore sulla valvola miscelatrice

Procediamo con il collegamento seguendo l'ordine:

1. Rimuoviamo la manopola dalla valvola miscelatrice esponendo il perno. Non è un'operazione complicata, basta svitare la vite.
2. Montiamo il bloccaggio sulla valvola nel punto appositamente preparato sul lato che preferiamo. Utilizzate a questo scopo l'immagine sopra, dove sono indicati il bloccaggio e la sua posizione.
3. Usiamo l'adattatore per collegare la valvola all'attuatore, come mostrato anche nell'immagine sopra.
4. Montiamo la scala sull'attuatore, posizionandola correttamente per riflettere la direzione di apertura e chiusura della valvola miscelatrice.
5. Usiamo la vite per fissare saldamente l'attuatore alla valvola.
6. Colleghiamo l'attuatore alla rete 230V.

Schema di collegamento elettrico dell'attuatore

Naturalmente, bisogna assicurarsi che l'attuatore fornito sia compatibile con i parametri 230V - 50-60Hz - poiché esistono anche attuatori a 24V, destinati ad altre applicazioni.

Di seguito descriviamo lo schema dei terminali elettrici:

• A (L1) - marrone (direzione di rotazione a sinistra, la valvola miscelatrice si apre, maggiore quantità di acqua aggiunta)
• B (N) - blu (filo neutro)
• C (L1) - nero (direzione di rotazione a destra, la valvola miscelatrice si chiude, minore quantità di acqua aggiunta)

Controllo manuale di emergenza - funzionamento manuale dell'attuatore. Schema dell'interruttore

La maggior parte degli attuatori per miscelatori è predisposta in fabbrica per il controllo manuale di emergenza, in caso di situazioni critiche.

Nel caso dell'attuatore Elodrive / GoHeat abbinato alle valvole Nordic Tec, l'interruttore per il funzionamento manuale di emergenza si trova sul corpo dell'attuatore e funziona secondo lo schema sopra.

Commutazione manuale - spiegazione dello schema

• Opzione A - funzionamento manuale
• Opzione B - ritorno al funzionamento automatico

Possibilità di collegare un attuatore non dedicato a un miscelatore

Come supplemento, menzioniamo un problema comune, cioè la possibilità di collegare reciprocamente un miscelatore e un attuatore non dedicati. Molti produttori di attuatori prevedono questa eventualità offrendo anche adattatori appropriati, cioè raccordi di dimensioni diverse da quelle standard, in modo da adattarsi allo spessore del perno di altre valvole. Tuttavia, questi non sono inclusi di serie - il che significa che acquistando un attuatore per miscelatore si riceve solitamente solo l'adattatore più comune. Per l'acquisto di altri adattatori, chiedete ai venditori o al servizio del produttore dell'attuatore.

Attualmente non disponibile

Gruppo di circolazione con valvola miscelatrice per pompa da 180mm

IT-Gruppo-3DR-180mm

129,99 €

View

Disponibile

Collettore di distribuzione di circuito per gruppi di rilancio | Nordic Tec 2-4

Distributore-di-circuito-2-4

119,99 €

Aggiungi al carrello

Disponibile

Gruppo di circolazione con valvola miscelatrice per pompa da 130mm

IT-Gruppo-3DR-130mm

114,99 €

Aggiungi al carrello

Osservazioni finali, avvertenze ed epilogo

Eventuali smontaggi dovrebbero essere eseguiti da personale qualificato ed esperto. In quanto dispositivo elettrico, deve essere smaltito secondo le normative vigenti sui rifiuti elettronici.

Dichiariamo che le nostre indicazioni non costituiscono uno schema di collegamento pronto, gli schemi presentati non hanno lo scopo e non dovrebbero sostituire un progetto professionale preparato da uno specialista che ha valutato le esigenze dell'impianto di riscaldamento e ne ha esaminato l'installazione o i presupposti. Gli schemi di collegamento dell'attuatore e i consigli hanno carattere generale e illustrativo, e la responsabilità finale per il loro eventuale utilizzo e per l'esecuzione dell'impianto ricade sull'installatore.
