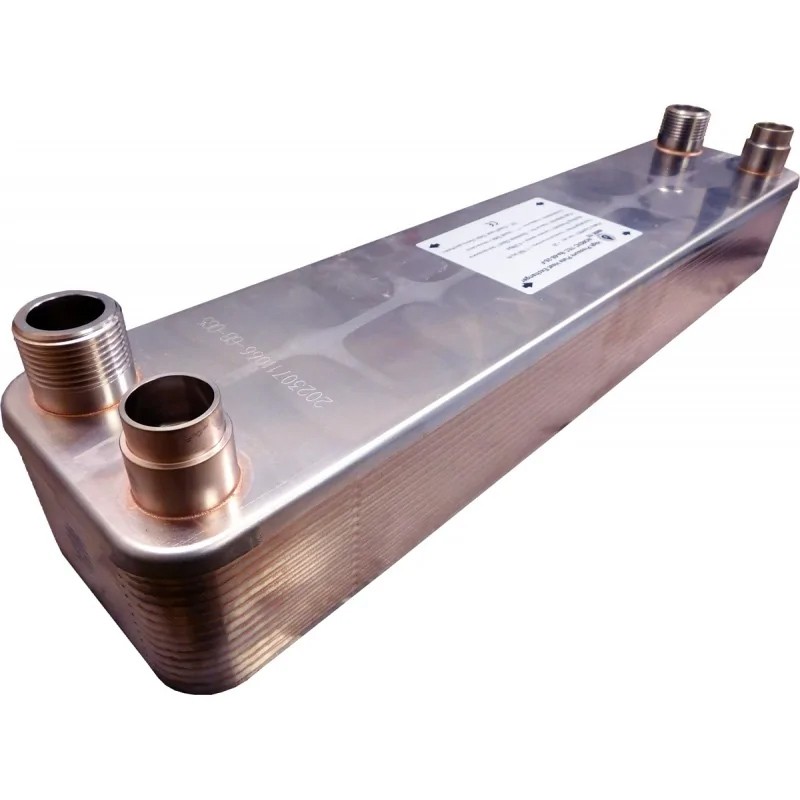

Scambiatore di calore Gas NORDIC TEC Ba-68-32-F 2,18m² 22 kW

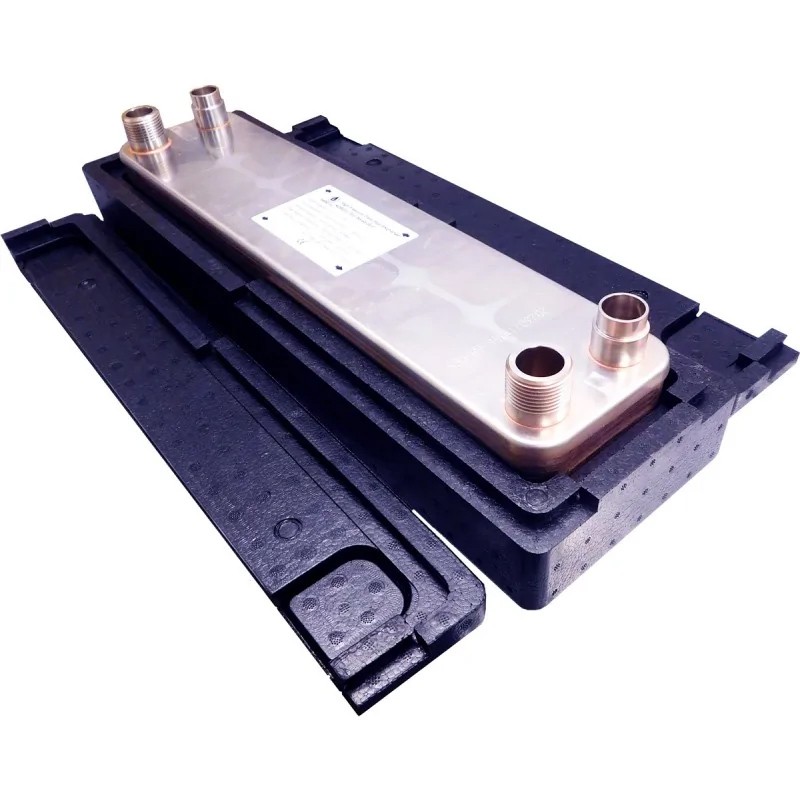

Scambiatore di calore Gas NORDIC TEC Ba-68-32-F 2,18m² 22 kW isolamento
Scambiatore di calore Gas NORDIC TEC Ba-68-32-F 2,18m² 22 kW
Scambiatore di calore Gas NORDIC TEC Ba-68-32-F 2,18m² 22 kW isolamento

Scambiatore di calore Gas NORDIC TEC Ba-68-32-F 2,18m² 22 kW

Scambiatore di calore freon-gas - per refrigerante - a 32 piastre

Scambiatore a 32 piastre refrigerante - acqua
Caratteristiche dei canali dello scambiatore freon:

  • Canale I - adattato per freon/gas/refrigerante - con collegamenti per saldatura - ovvero tubo di dimensione ϕ 22 - 7/8"
  • Canale II - adattato per liquido (acqua/soluzione di glicole e acqua)

Numero di piastre: 32 pezzi

  • Superficie di scambio termico: 2,176 m²
  • Potenza della pompa di calore/unità di condizionamento/climatizzatore: 15-22 kW
  • Pressione di esercizio lato gas: max. 45 bar

La resistenza degli scambiatori freon a pressioni fino a 45 bar è la caratteristica principale che li distingue dagli scambiatori classici liquido-liquido.

✅ Consegna gratuita in Italia

Riferimento: IT-Scambiatore-gas-acqua-Ba-68-32-F
Condizione
Opzioni di equipaggiamento dello scambiatore.
  • Solo lo scambiatore (senza accessori)
  • con Isolamento Termico
Disponibile
399,99 €
Tasse incluse



Scambiatore di calore a piastre per refrigerante - Condensatore o Evaporatore 15 kW - 22 kW

Scambiatore di calore a piastre per refrigerante / evaporatore per pompe di calore o condizionatori, inclusi apparecchi più grandi nella gamma di 15 - 22 kW

L'isolamento dello scambiatore di calore è un accessorio opzionale dello scambiatore. Può essere acquistato senza isolamento (versione standard) o con isolamento. La selezione del tipo di isolamento si trova in basso, direttamente sopra il prezzo.

Dettagli tecnici Scambiatore termico acqua-gas Ba-68-32-F:

  • Acciaio inox 316L, brasato con Cu
  • Capacità di riscaldamento per pompa di calore / condizionatore / unità di refrigerazione: 15 kW - 18 kW

Parametri 18 kW
Lato freon R410a; Tcon = 40ºC
Lato liquido: Acqua; T-IN = 32ºC; T-OUT = 37ºC

  • Collegamenti del refrigerante/gas: ϕ22 - 7/8" per brasatura

  • Collegamenti del fluido liquido: 1" - DN 25

  • Pressione operativa: fino a 45 bar

  • Pressione di prova prima della messa in funzione: > 60 bar

  • Portata: 22 m³/h

  • Metodo di collegamento: a Controcorrente / Controflusso

Superficie di scambio termico - scambiatore termico gas-acqua Ba-68-32-F : 2,18 m²

Superficie di scambio termico - scambiatore termico gas-acqua Ba-68-32-F

Lo scambiatore di calore gas-liquido Ba-68-32 è uno dei più grandi scambiatori per gas o refrigerante della serie Nordic Tec Ba-68-F (Freon) e si colloca a metà della gamma, considerando il parametro di prestazione principale - la superficie attiva di scambio termico. Con una superficie di circa 2,18 m² di piastre in acciaio, offre eccellenti prestazioni per pompe di calore o unità che utilizzano refrigeranti come R410A, R32, R290, R404, ecc.

Funziona perfettamente con unità che richiedono uno scambio termico con refrigerante/acqua con una potenza compresa tra 15 kW e 22 kW.

La versione standard dello scambiatore di calore Ba-68-32-F è fornita senza accessori. Tuttavia, se desideri migliorare le prestazioni e fornire una protezione aggiuntiva per il dispositivo, puoi acquistare opzionalmente uno scambiatore gas-liquido con isolamento termico in EPP.

Dimensioni - scambiatore termico - Ba-68-32-F

Dimensioni - scambiatore di calore gas freon - Ba-68-26-F

(A) - 526 mm
(B) -
119 mm
(F) -
85 mm
(C) -
470 mm
(D) -
63 mm
