Scambiatore di calore Nordic Tec Ba-16-32 - 4x 1", con 32 piastre

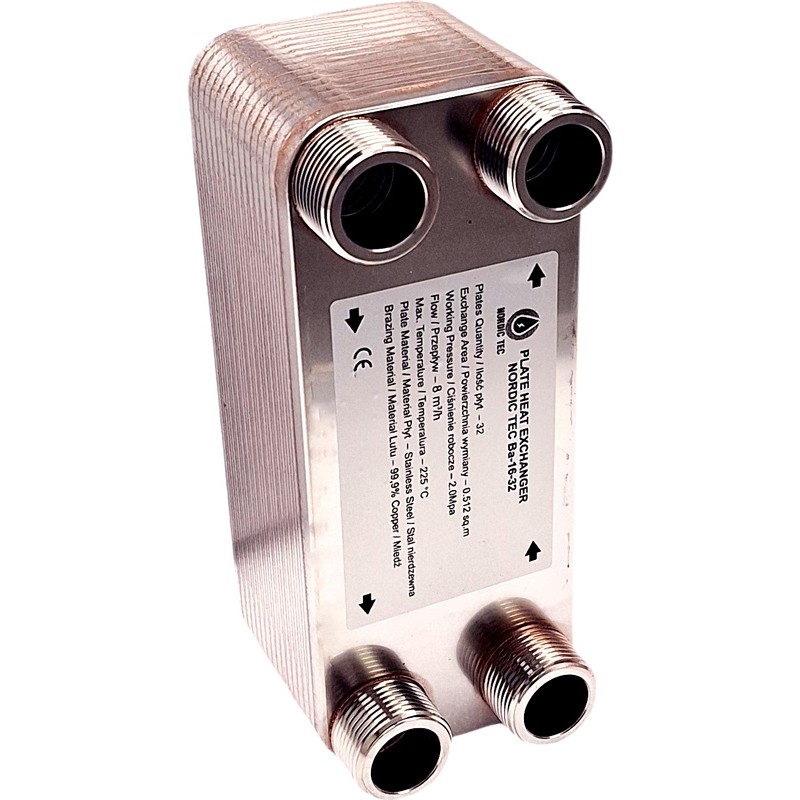

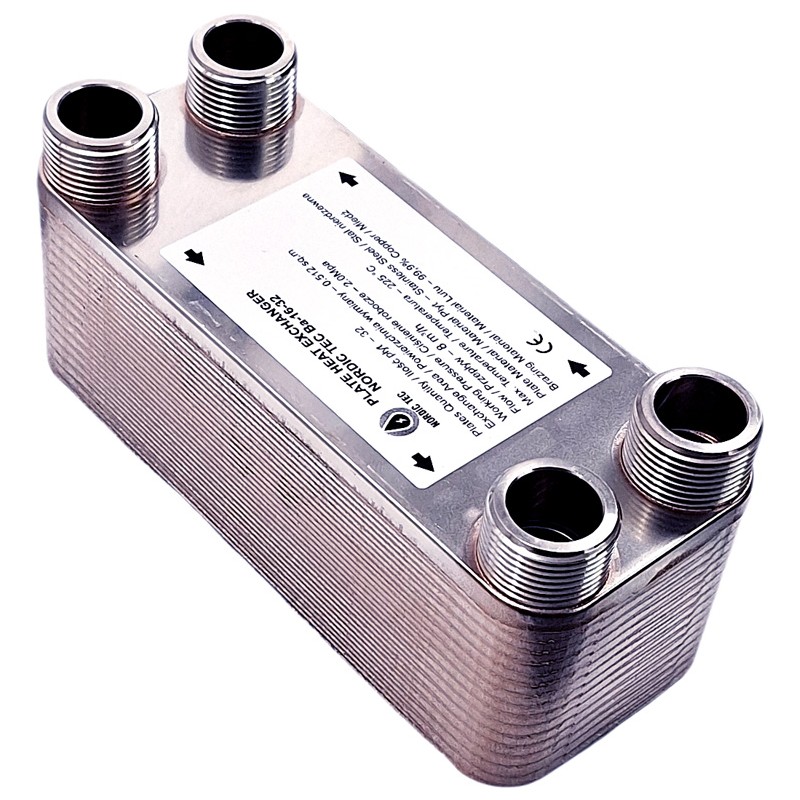

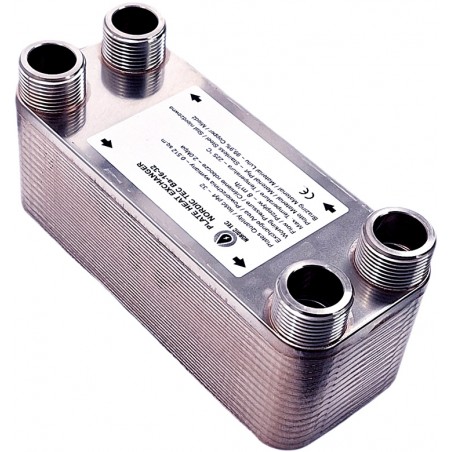

Scambiatore di calore Nordic Tec Ba-16-32 con 32 piastre
con 32 piastre & raccordi 4x 1"
Dati tecnici - Scambiatore con 32 piastre NORDIC TEC Ba-16-32:
- Materiale delle piastre: acciaio inossidabile L316
- Materiale di brasatura: rame (99,99%)
- Piastre: acciaio - ogni piastra spessa 0,4 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 8 m³/h
- Pressione di esercizio: 20 bar (--> testato a 40 bar)
Superficie delle piastre dello scambiatore di calore Ba-16-32: 0,512 m²

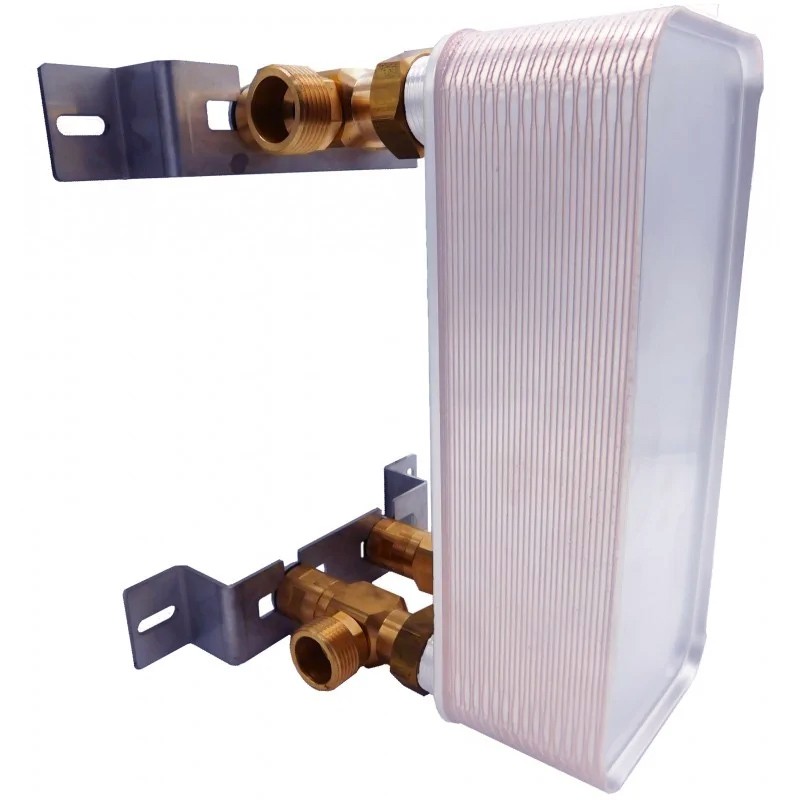

Lo scambiatore di calore a piastre brasate Ba-16-32 è costituito da un pacco di 32 piastre in acciaio corrugato, ciascuna con una superficie di 0,016 m². Questa superficie, moltiplicata per il numero di piastre, fornisce una superficie totale di 0,512 m². Uno scambiatore di calore a piastre con una superficie di questo tipo è destinato più spesso all’impiego in impianti di riscaldamento di abitazioni unifamiliari con dispositivi di riscaldamento tradizionali, come caldaie o camini. Funziona molto bene con caldaie e camini con una potenza da diversi kilowatt fino a circa 20 kW. È inoltre spesso utilizzato come scambiatore di calore per collegare un’abitazione al teleriscaldamento.
Se hai bisogno di uno scambiatore di calore con gli stessi interassi di collegamento del modello Ba-16-32, ma con un numero maggiore di piastre e quindi con una maggiore superficie di scambio, nella serie Ba-16 troverai anche modelli più grandi, visibili nel grafico, come ad esempio Ba-16-50 o Ba-16-60.
Dimensioni:
(A) - 220 mm
(B) - 90 mm
(F) - 80 mm
(C) - 180 mm
(D) - 52 mm
____
Illo scambiatore a piastre si intasa rapidamente? Qual è la distanza tra le piastre dello scambiatore?
Risposta: Si consiglia di installare filtri meccanici all'ingresso dello scambiatore su entrambi i lati. Un semplice intervento che protegge completamente lo scambiatore. Lo spazio tra le piastre, attraverso cui scorre l'acqua, è di circa 2 fino a un massimo di 2,2 mm (le piastre sono ondulate). Questo è sufficiente per garantire un funzionamento sicuro. L'installazione dei filtri ha un ulteriore vantaggio molto importante: in caso di problemi sospetti, è sufficiente pulire i filtri anziché smontare lo scambiatore.
Qual è la portata massima che lo scambiatore di calore a piastre Ba-16-32 può gestire?
Lo scambiatore Ba-16-32 può gestire una portata massima di 8 metri cubi all'ora (a seconda della costruzione delle piastre), se non consideriamo i limiti imposti dalle dimensioni delle connessioni da 1". In generale, nella progettazione di un sistema di riscaldamento o raffreddamento con scambiatore di calore, è consigliabile lavorare con un valore pari al 75% della portata nominale per rendere il sistema, e in particolare la pompa, più efficiente.
Lo scambiatore di calore a piastre Ba-16-32 può essere utilizzato sia per l'acqua calda sanitaria che per il riscaldamento?
Sì, lo scambiatore Ba-16-32, come tutte le unità Nordic Tec, è adatto sia per l'acqua calda sanitaria che per le applicazioni di riscaldamento. Tuttavia, è una questione di dimensionamento corretto, la capacità dello scambiatore deve essere adeguata all'applicazione specifica.
È necessario utilizzare un agente disincrostante per la pulizia dello scambiatore di calore a piastre Ba-16-32?
Sì, si raccomanda di utilizzare un agente disincrostante durante la pulizia dello scambiatore a piastre per garantire prestazioni ottimali e una lunga durata. Naturalmente, presupponendo che lo scambiatore venga pulito, ad esempio, una volta all'anno (fortemente raccomandato), poiché molte persone non lo fanno. Se lo scambiatore è sovradimensionato, l'omissione della pulizia non è così dannosa, e l'effetto sarà visibile solo dopo anni.
