Scambiatore termico acqua-gas - Condensatore o evaporatore da 13 kW - 18 kW
Scambiatore termico acqua-gas - per refrigeranti in pompe di calore (funzionante come evaporatore o condensatore) o per unità di refrigerazione e condizionatori d'aria
Scambiatore di calore a piastre per pompe di calore o condizionatori, adatto per unità più grandi nella gamma di 13 kW - 18 kW.

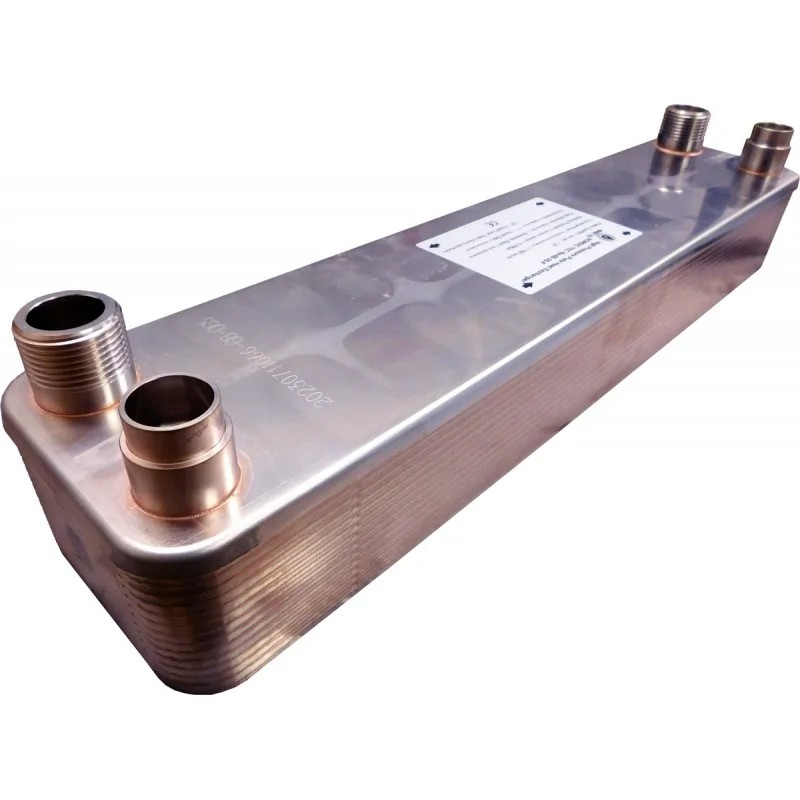

Dettagli tecnici Scambiatore termico acqua-gas Ba-68-26-F:
- Acciaio inox 316L, brasato con Cu
- Capacità di riscaldamento per pompa di calore / condizionatore / unità di refrigerazione: 13-18 kW
Parametri:
Lato freon R410a; Tcon = 40ºC
Lato liquido: Acqua; T-IN = 32ºC; T-OUT = 37ºC
-
Collegamenti del refrigerante/gas: ϕ22 - 7/8" per brasatura
-
Collegamenti del fluido liquido: 1" - DN 25
-
Pressione operativa: fino a 45 bar
-
Pressione di prova prima della messa in funzione: > 60 bar
-
Portata: 22 m³/h
-
Metodo di collegamento: a controcorrente
Superficie di scambio termico - scambiatore termico gas-acqua Ba-68-26-F : 1,77 m²
Lo scambiatore di calore a refrigerante Ba-68-26 è uno degli scambiatori per gas o refrigeranti della serie Ba-68 di Nordic Tec, posizionato a metà della serie in termini di prestazioni e superficie di scambio termico. Con una superficie di piastre in acciaio pari a 1,768 m², offre un eccellente supporto per pompe di calore o unità che operano con refrigeranti come R410a, R32, R290, R404 o altri fluidi simili. È adatto per dispositivi con una capacità nominale compresa tra 13 kW e 18 kW. All'interno della serie Ba-68-F, sono disponibili anche scambiatori refrigerante-acqua più grandi con superfici di scambio superiori a 3-4 metri quadrati.

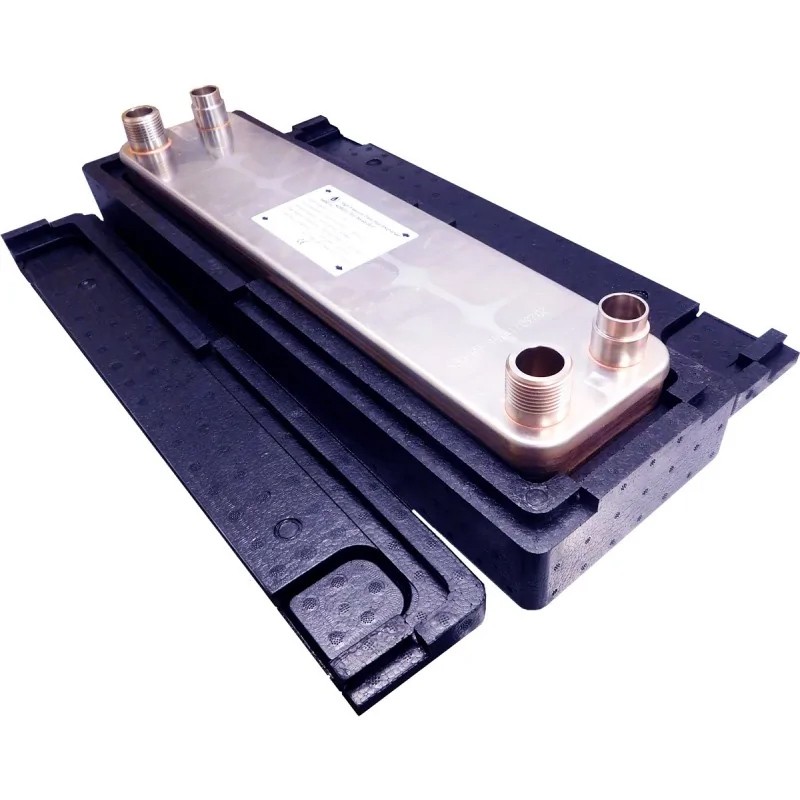

Lo scambiatore di calore a gas Ba-68-26-F, come qualsiasi scambiatore di questa serie, può essere ordinato nella versione base (unità senza isolamento termico) o con isolamento termico. Uno scambiatore con isolamento è particolarmente utile per applicazioni di riscaldamento, poiché l'isolamento ne migliora l'efficienza e riduce le perdite di calore verso l'ambiente circostante.
Dimensioni - scambiatore termico - Ba-68-26-F
(A) - 526 mm
(B) - 119 mm
(F) - 70 mm
(C) - 470 mm
(D) - 63 mm
Condensatore per pompa di calore 16 - 18 kW - Scambiatore termico a 26 piastre Ba-68-26-F
Come funziona un condensatore per pompa di calore con una potenza di 16 kW - 18 kW o di altra potenza? La potenza è naturalmente scelta in base allo scambiatore termico Ba-68-26-F.
Il condensatore della pompa di calore è un componente chiave di qualsiasi sistema di riscaldamento e raffreddamento basato sulla tecnologia delle pompe di calore. È responsabile della trasformazione del gas refrigerante (freon) dallo stato gassoso a quello liquido, che avviene tramite il rilascio del calore accumulato nell'ambiente circostante - nel nostro caso, all'acqua che scorre nel secondo canale dello scambiatore di calore. Questo processo è necessario per raggiungere la temperatura desiderata nel circuito, permettendo alla pompa di calore di riscaldare l'acqua. In questo caso, il nostro scambiatore di calore agisce come condensatore.
Come funziona il condensatore della pompa di calore nella forma dello scambiatore a piastre Ba-68-26-F?
Fondamentalmente, il condensatore della pompa di calore è sempre un tipo di scambiatore di calore che opera secondo il principio dello scambio termico tra il gas refrigerante e l’ambiente circostante. Quando il gas refrigerante attraversa il condensatore, rilascia il calore accumulato, passando dallo stato gassoso a quello liquido. Questo processo è possibile grazie alla differenza di temperatura tra il gas refrigerante e l'ambiente. Un processo secondario consiste nel trasferimento di calore al liquido, ed è in questo modo che avviene il riscaldamento.
In diverse applicazioni, il condensatore può assumere forme differenti - ad esempio, può essere costituito da serpentine o tubi attraverso i quali scorre il gas refrigerante, e così via. Durante questo processo, il calore viene rimosso dal gas refrigerante, causando la sua condensazione e il passaggio dallo stato gassoso a quello liquido - questo rimane costante. Tuttavia, l'utilizzo di scambiatori di calore a piastre in questa forma sembra essere una soluzione ottimale in termini di prezzo, prestazioni e disponibilità sul mercato. Lo scambiatore a piastre è probabilmente la migliore soluzione pronta sul mercato che può funzionare come condensatore. È importante che non sia un semplice scambiatore di calore qualsiasi, ma un modello ad alta pressione (45 bar) accuratamente selezionato.
Applicazione del condensatore in una pompa di calore con potenza di 16 kW - 18 kW
Lo scambiatore di calore Ba-68-26-F è un condensatore con una potenza massima di 16 kW - 18 kW, corrispondente alla potenza nominale dei dispositivi che utilizzano il refrigerante per cui è stato progettato. È pensato per sistemi relativamente grandi con esigenze di riscaldamento e raffreddamento maggiori. Il suo compito è garantire un efficace processo di condensazione del gas refrigerante, consentendo di raggiungere la temperatura adeguata nel circuito termico. Attraverso la corretta condensazione del gas, la pompa di calore è in grado di estrarre calore dall’ambiente e trasferirlo all'interno dell’edificio per scopi di riscaldamento o raffreddamento.
Scambiatore di calore per condizionatori d'aria 12 kW - 18 kW - condensatore per climatizzatore
Un condensatore è un termine generico per indicare scambiatori di calore (indipendentemente dal tipo di costruzione) in cui avviene la condensazione del gas refrigerante. Questi gas appartengono alla famiglia dei refrigeranti, come R404, R32, R290, R410 e simili. Se si desidera convertire un climatizzatore con funzione di riscaldamento in una pompa di calore aria-acqua, sarà necessario uno scambiatore di calore sotto forma di condensatore. Lo scambiatore di calore per refrigeranti Ba-68-26-F è una soluzione pronta all'uso e può lavorare con refrigeranti ad alta pressione provenienti dal climatizzatore senza rischio di perdite (cosa che si verifica nel caso dell'uso di uno scambiatore di calore tradizionale acqua-acqua).
Lo scambiatore di calore per climatizzatori deve essere scelto con un certo margine di potenza. La potenza massima dell’unità di raffreddamento o del climatizzatore per questo scambiatore è convenzionalmente calcolata a 18 kW; tuttavia, è consigliabile optare per uno scambiatore con un leggero "margine di potenza". Di solito si consiglia un margine di circa 2-3 kW: in questo caso, si può considerare che questo modello funzioni al meglio con un climatizzatore da 15 kW - 16 kW.
