Scambiatore di calore a piastre per refrigerante - Evaporatore 28 kW
Scambiatore di calore a piastre per refrigerante / Evaporatore 40 piastre
Lo scambiatore di calore a gas a 40 piastre è adatto per pompe di calore, climatizzatori e unità più grandi con una potenza compresa tra 18 e 28 kW.
Dettagli tecnici:
- Materiale: acciaio inox 316L, brasato sottovuoto con rame
- Capacità termica per pompa di calore / climatizzatore / impianto di refrigerazione: 18 kW - 28 kW
- Parametri per 28 kW:
- Lato refrigerante; R410a - Tkond = 40ºC
- Lato liquido: acqua; T-IN = 32ºC; T-OUT = 37 ºC
- Connessioni per Freon / gas: ϕ22 - 7/8" (boccole brasate)
- Connessioni per il fluido tradizionale: 1" - DN 25
- Pressione operativa: fino a 45 bar
- Test di pressione prima della messa in funzione: > 60 bar
- Portata: 22 m³/h / 22 000 l/h
- Tipo di collegamento: Controcorrente (Controflusso)
Superficie di scambio termico per lo scambiatore di gas Ba-68-40-F: 2,72 m²

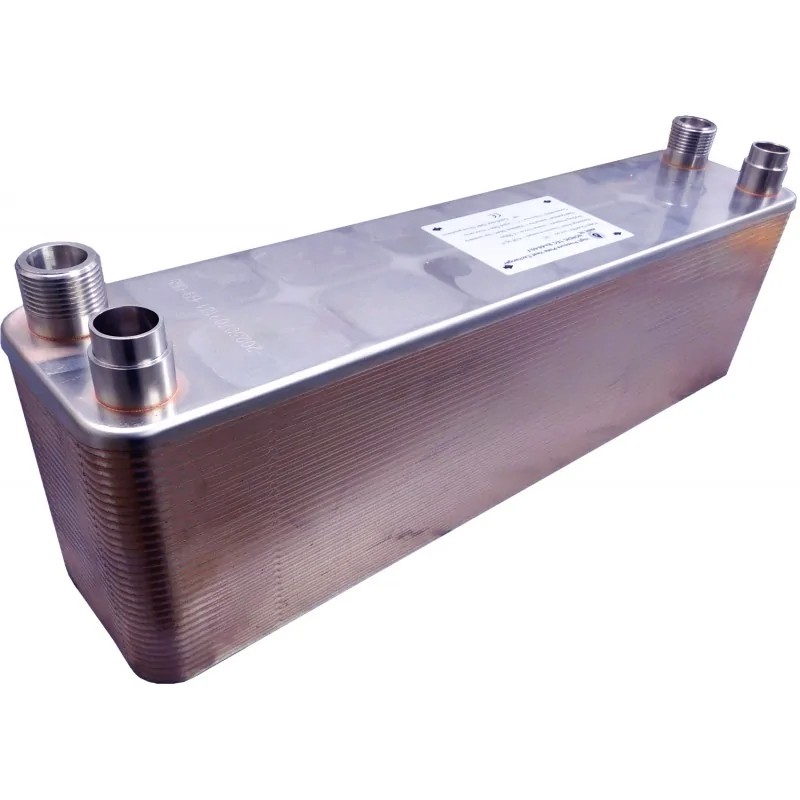

Lo scambiatore di calore per gas fluorurati, modello Ba-68-40-F, appartiene ai più grandi scambiatori di calore per refrigeranti disponibili nella serie Nordic Tec Ba-68-F (progettata principalmente per applicazioni con fluidi Freon-acqua). Questo modello è dotato di 40 piastre e raggiunge una superficie di scambio termico di oltre 2,7 m², che si traduce in un'elevata capacità di prestazione. Questa area consente di gestire pompe di calore e unità con potenze comprese tra 18 e 28 kW, e in alcuni sistemi anche fino a 30 kW.
Lo scambiatore può funzionare con praticamente qualsiasi refrigerante o gas fluorurato, come R410A, R32, R290, R404 e simili. La pressione operativa massima è di 45 bar, il che garantisce la piena funzionalità dell'unità o della pompa di calore.

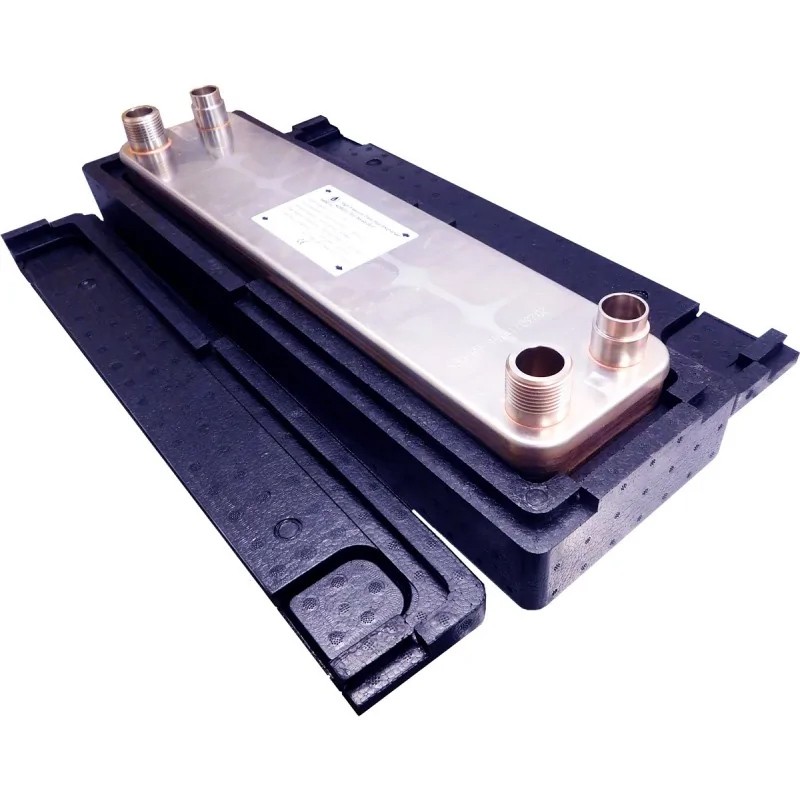

La versione standard dello scambiatore di calore Ba-68-40-F per refrigeranti è priva di accessori. Tuttavia, se si desidera aumentare l’efficienza, risparmiare energia riducendo le perdite di calore e offrire protezione aggiuntiva per l'intero sistema, è possibile ordinare lo scambiatore di calore con isolamento termico in EPP.
Dimensioni - scambiatore termico - Ba-68-40-F
(A) - 526 mm
(B) - 119 mm
(F) - 103 mm
(C) - 470 mm
(D) - 63 mm
_________
Evaporatore per pompa di calore da 24 kW - 28 kW - Scambiatore di calore Nordic Tec Ba-68-40-F
Se state cercando un evaporatore per una pompa di calore di grande potenza, lo scambiatore di calore Ba-68-40 di Nordic Tec è ideale per pompe di calore da 24 kW. Questo modello offre una certa flessibilità, poiché può anche gestire pompe di calore fino a 28 kW. I parametri di prestazione sono calcolati per il refrigerante R410a, tuttavia, in alcuni casi, il modello Ba-68-40-F può facilmente funzionare con unità ancora più potenti, come pompe di calore da 30 kW, soprattutto se utilizzano gas fluorurati ad alta efficienza come il R32.
________________
È possibile che il vostro sistema richieda un dispositivo con la stessa applicazione, ma con un design leggermente più compatto rispetto agli scambiatori della serie Ba-68-F. Sappiamo che, in alcuni casi, la piastra più lunga di questo modello può rappresentare un ostacolo. Per questo motivo, consigliamo anche di considerare:
