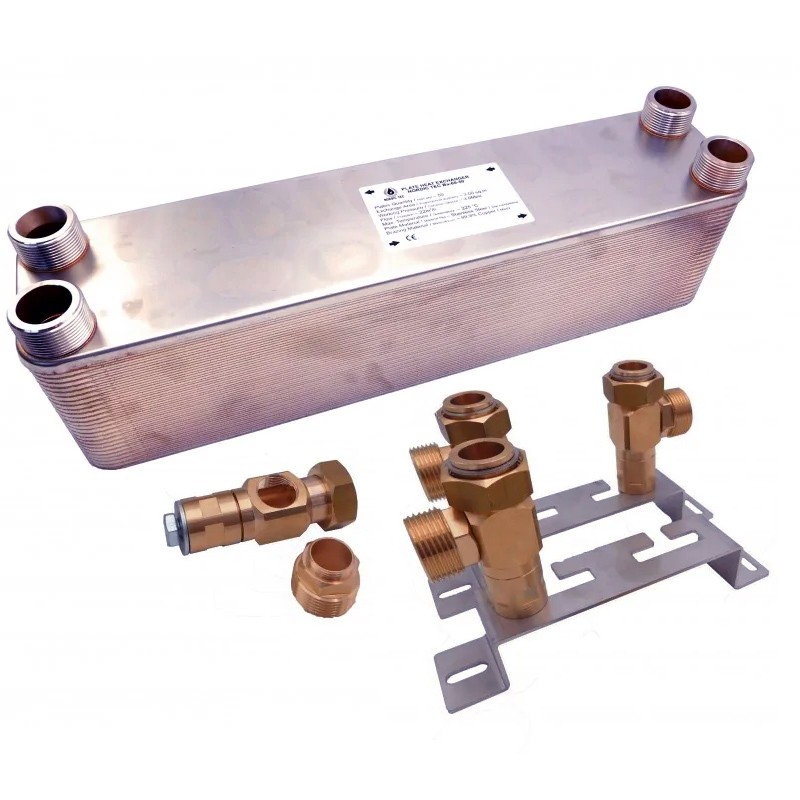

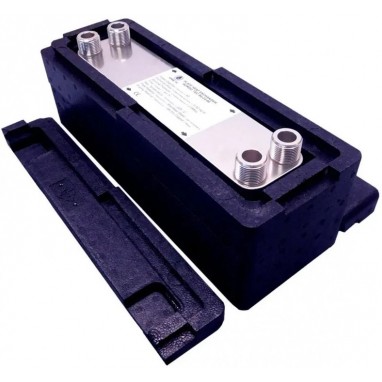

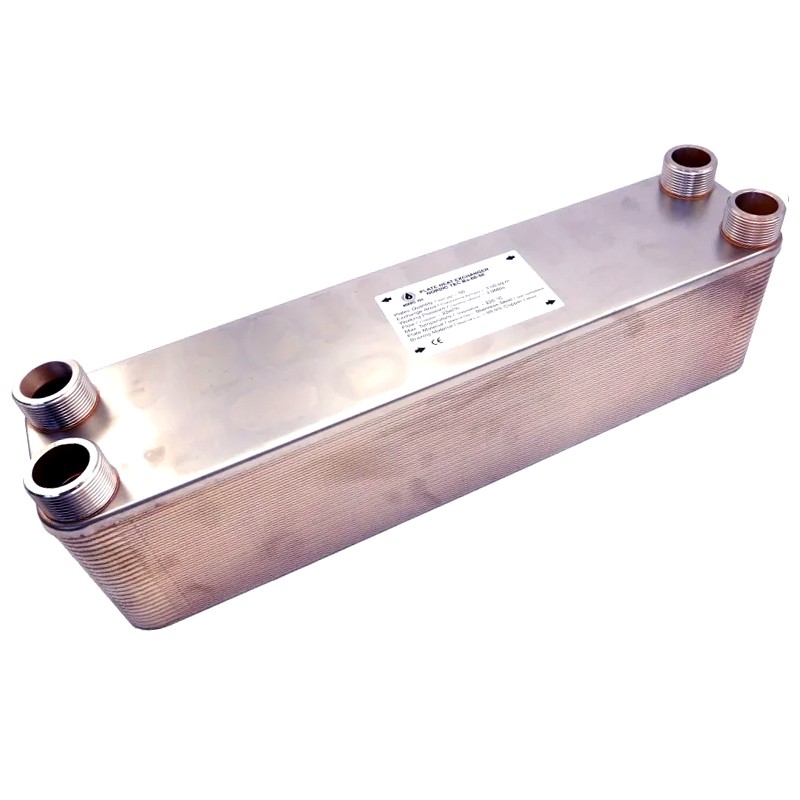

Scambiatore di calore - Nordic Tec Ba-60-80 - 4x 1 1/2", 80 piastre
Scambiatore di calore a 80 piastre, dedicato principalmente a pompe di calore monoblocco in sistemi acqua-glicole

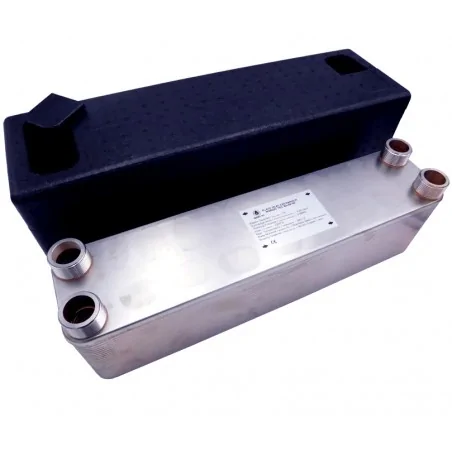

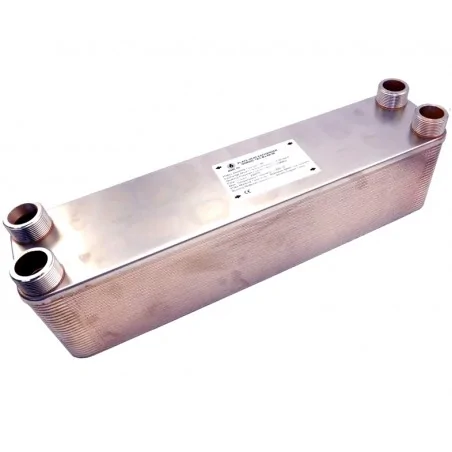

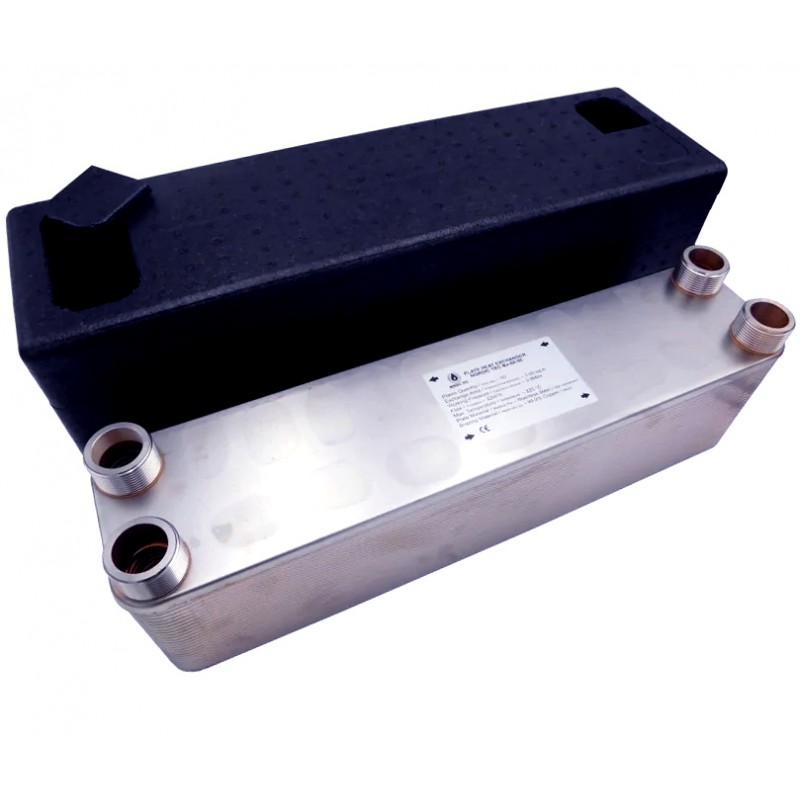

Nordic Tec Ba-60-80 - attacchi 1 1/2", 80 piastre
Dettagli tecnici - Scambiatore di calore Ba-60-80:
- Acciaio inossidabile S316L, saldobrasato con il 99,9% di rame
- Connessioni: 4x 6/4", BSP | DN40
- Pressione operativa: a 30 bar
Lo scambiatore di calore Ba-60-80 è stato progettato per l'uso con liquidi, il che indica che l'uso di gas, Freon, ecc. dovrebbe essere evitato.
- Pressione di prova: 45-60 bar - la pressione a cui l'unità viene testata prima di essere approvata per la vendita
- Temperatura massima: +230°C
- Portata: 22 m³/h
Superficie di scambio termico - scambiatori di calore Ba-60-80 - 4,8 m²
Lo scambiatore di calore a piastre Ba-60-80 1 1/4" si distingue per una grande superficie di scambio di 4,8 m², il che lo rende uno dei modelli più grandi della serie Nordic Tec Ba-60. Grazie alla grande superficie delle piastre e al collegamento relativamente ampio, questo scambiatore di calore viene solitamente utilizzato in impianti di riscaldamento e sistemi di grandi dimensioni. Viene spesso impiegato per il collegamento di pompe di calore monoblocco. Nei circuiti acqua-glicole, il Ba-60-80 può servire pompe di calore monoblocco con una potenza da 16 a 34 kW, mentre nei circuiti acqua-acqua (per la separazione di pompe di calore split) può supportare unità con una potenza fino a 40-42 kW. Con una superficie di quasi 5 m², questo scambiatore di calore non è adatto per abitazioni unifamiliari, ma è più indicato per impianti di grandi dimensioni.
Applicazioni principali dello scambiatore di calore a piastre Ba-60-80
- Grandi sistemi di riscaldamento – impianti di riscaldamento e/o produzione di acqua calda in grandi edifici commerciali e industriali
- Scambiatore di calore per l'uso con unità di pompe di calore di grandi dimensioni con potenza di diverse decine di kW
- Particolarmente indicato per la separazione di pompe di calore monoblocco che operano in circuiti a glicole
- Gestione di reti di teleriscaldamento in grandi edifici (ad esempio nel settore alberghiero)
Dimensioni dello scambiatore di calore Ba-60-80
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 200 mm
