Scambiatore di calore per pompe di calore - Nordic Tec Ba-60-100
Nordic Tec Ba-60-100 - attacchi 1 1/2", 100 piastre

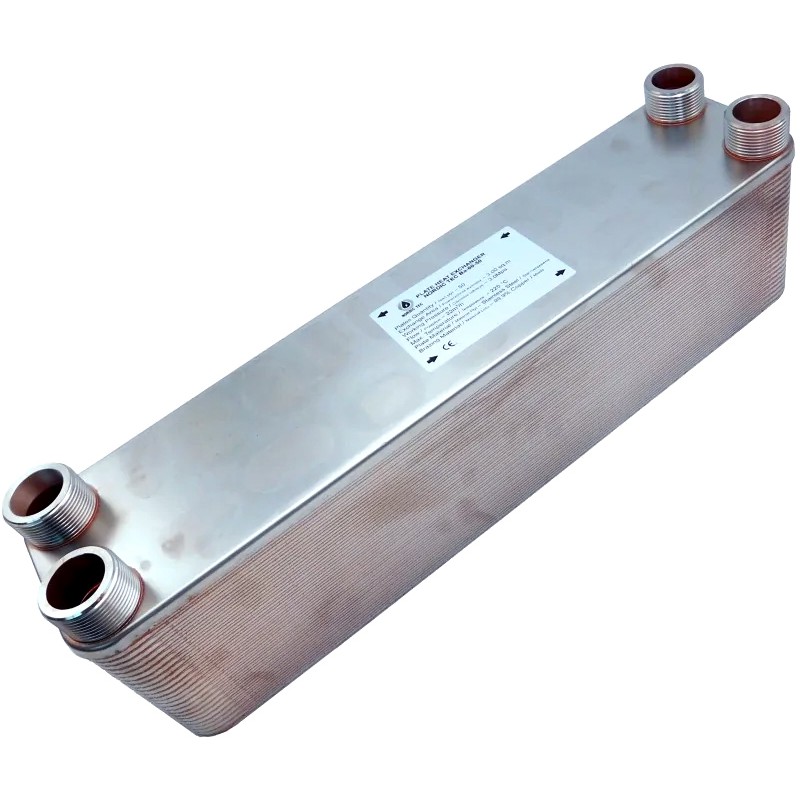

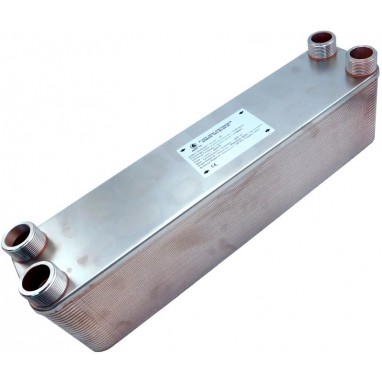

Si tratta di un classico scambiatore in acciaio saldobrasato, che grazie alle sue eccellenti proprietà di trasferimento termico viene utilizzato principalmente per il collegamento con le pompe di calore, soprattutto per via della sua ampia superficie di scambio termico di circa 6,00 m². Con questa superficie, lo scambiatore a 100 piastre può supportare anche pompe di calore di grande potenza.
Lo scambiatore di calore a piastre Ba-60-100 può funzionare con qualsiasi impianto di riscaldamento convenzionale e può essere utilizzato per collegare fonti di calore a edifici di grandi dimensioni, come hotel o centri commerciali.
Può essere impiegato anche come scambiatore di calore per l’acqua calda in sistemi più grandi e complessi. Tuttavia, è sovradimensionato per l’uso in abitazioni unifamiliari.
Dettagli tecnici - Scambiatore di calore Ba-60-100:
- Acciaio inossidabile S316L, saldobrasato con il 99,9% di rame
- Connessioni: 4x 6/4", BSP | DN 40 | 1 1/2"
- Pressione operativa: a 30 bar
- Pressione di prova: 45-60 bar - la pressione a cui l'unità viene testata prima di essere approvata per la vendita
- Temperatura massima: +230°C
- Portata: 22 m³/h | 22 000 l/h
Superficie delle piastre - Scambiatore di calore Ba-60-100 : 6,00 m²
Lo scambiatore di calore Ba-60-100 con attacchi da 1 1/2" ha una superficie delle piastre molto ampia di 6 m², rendendolo attualmente il modello più grande della serie Ba-60. Se hai bisogno di un modello più grande, con una superficie di scambio termico superiore, puoi trovarlo nella serie di scambiatori di calore Ba-115 con attacchi da 2 pollici.
Dimensioni dello scambiatore di calore Ba-60-100
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 250 mm
____________
Scambiatore di calore a 100 piastre con isolamento – ulteriori informazioni
Lo scambiatore di calore a piastre saldobrasato Nordic Tec Ba-60-100 è il modello più grande della serie Ba-60. L'azienda prevede l'introduzione di un modello a 120 piastre, ma attualmente lo scambiatore a 100 piastre è il modello più grande disponibile di questa serie. Il dispositivo viene tradizionalmente saldobrasato sotto vuoto con lega di rame. Gli attacchi hanno dimensioni adeguate alla portata in base alla capacità, ossia 1 1/2" BSP con filettatura esterna classica. Questo scambiatore è progettato principalmente per grandi impianti di riscaldamento centralizzato in edifici commerciali e industriali. A causa delle sue dimensioni, risulta spesso sovradimensionato per le abitazioni unifamiliari. Se lo si utilizzasse in una casa unifamiliare di nuova costruzione, il Ba-60-100 potrebbe riscaldare facilmente una superficie di 2500-3000 metri quadrati. Pertanto, questo modello è più adatto per applicazioni industriali o per fonti di calore a bassa temperatura particolarmente esigenti, come le pompe di calore che operano a temperature molto basse di 30-35 °C.

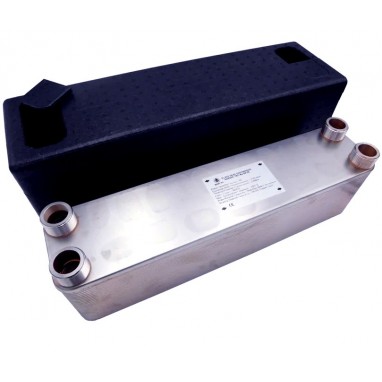

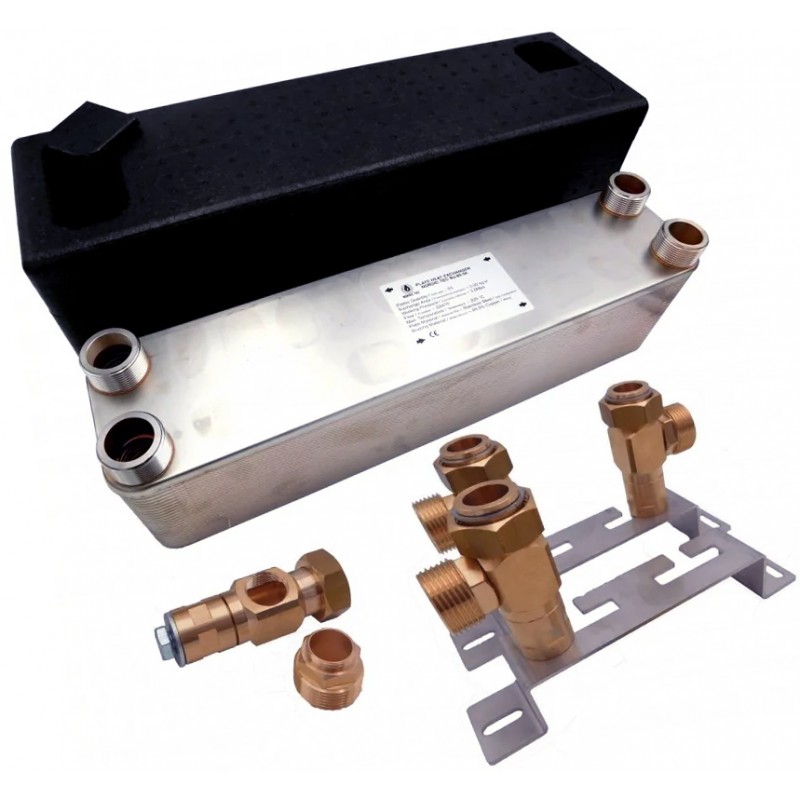

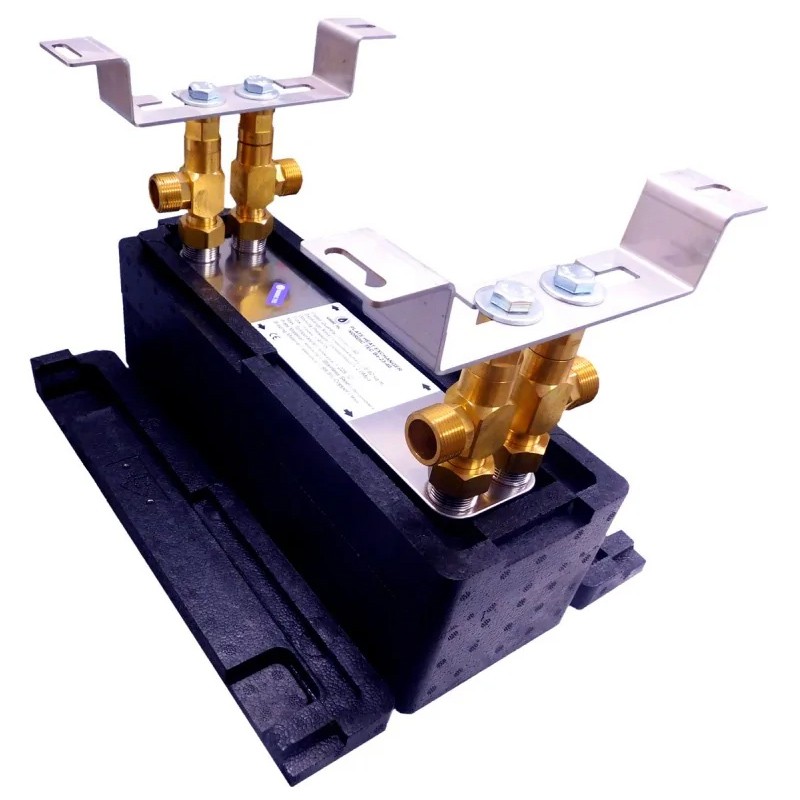

Come accessorio, è disponibile un isolamento termico in polipropilene per ridurre le perdite di calore, poiché, essendo un dispositivo relativamente grande, ha una superficie esterna considerevole che potrebbe portare a dispersioni termiche.
Scambiatore di calore per pompe di calore monoblocco – Nordic Tec Ba-60-100
Si tratta di un classico scambiatore di calore a piastre saldobrasato, fondamentalmente adatto a molteplici usi, poiché può essere collegato a quasi tutte le fonti di calore. Tuttavia, viene utilizzato principalmente come scambiatore per pompe di calore monoblocco, cioè per collegare la pompa di calore al sistema di riscaldamento dell’edificio o per il riscaldamento dell’acqua. In questo caso, si fa riferimento naturalmente a pompe di calore monoblocco riempite con glicole (o acqua). Grazie ai suoi eccellenti parametri di scambio termico, questo scambiatore è progettato per pompe di calore di grandi dimensioni. Nella maggior parte dei casi, per le pompe di calore in abitazioni unifamiliari vengono utilizzati dispositivi di dimensioni inferiori. Se avete bisogno di assistenza nella scelta del modello più adatto, non esitate a contattare il nostro team.
