Scambiatore di calore per il collegamento di pompe di calore - Nordic Tec Ba-60-70 6/4"
Scambiatore di calore acqua/glicole per pompe di calore con 4 attacchi da 1 1/2", 70 piastre.

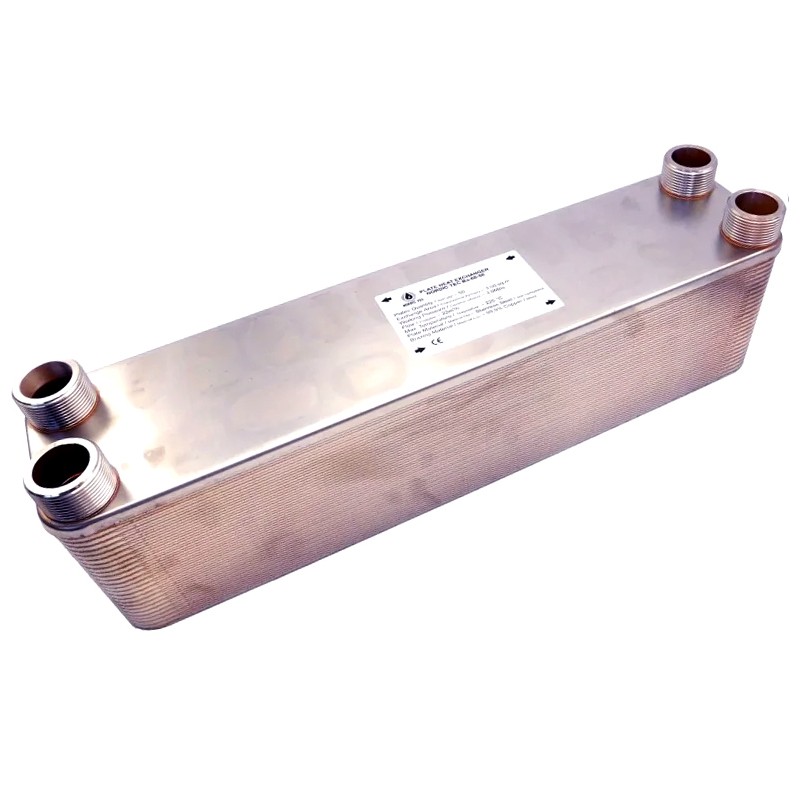

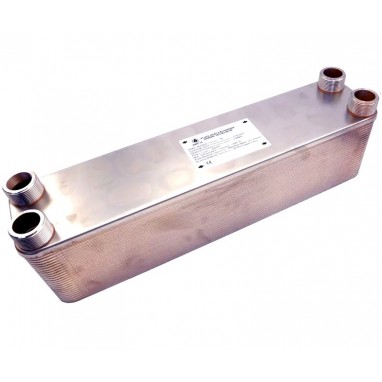

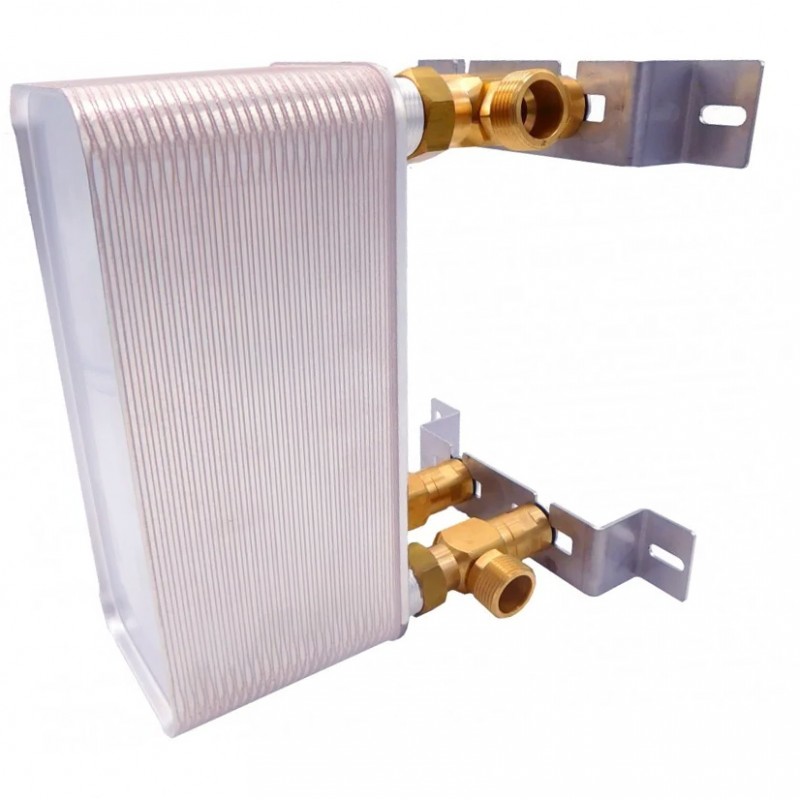

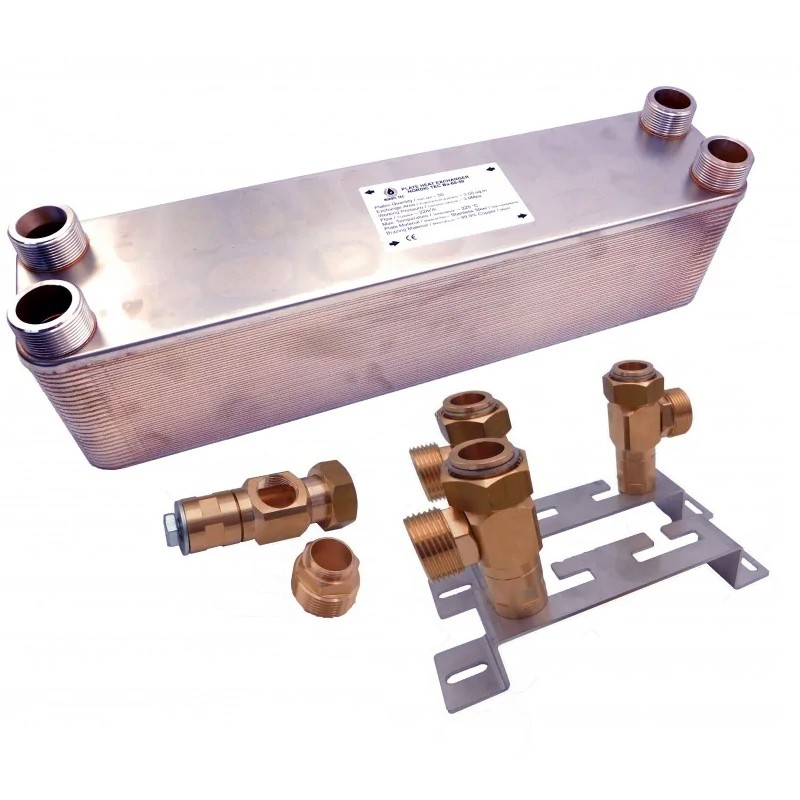

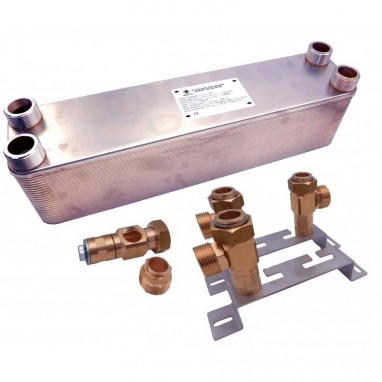

Scambiatore a piastre Nordic Tec Ba-60-70
attacchi 6/4", 70 piastre
Dettagli tecnici - Scambiatore di calore Ba-60-70:
- Acciaio inossidabile S316L, saldobrasato con il 99,9% di rame
- Connessioni: 4x 6/4", BSP
- Pressione operativa: fino a 30 bar - lo scambiatore è progettato per l'uso con liquidi (non per gas)
- Pressione di prova: 45-60 bar - la pressione a cui l'unità viene testata prima di essere approvata per la vendita
- Temperatura massima: +230°C
- Portata: 22 m³/h
Superficie di scambio termico - della serie di scambiatori di calore Ba-60 - e dell'unità Ba-60-70 - 4,2 m²
Scambiatore di calore per pompe di calore e altro | Ba-60-70
Applicazioni dello scambiatore di calore Ba-60-70:
- Supporto per impianti con pompe di calore monoblocco o split, compatibile con il glicole. In tali impianti, lo scambiatore funge da collegamento tra la parte dell'installazione della pompa di calore riempita con glicole (o più raramente acqua) e il resto del sistema di riscaldamento. In base alle temperature di mandata fornite dalla pompa di calore, questo scambiatore può gestire unità da 15 kW (in sistemi a bassa temperatura di circa 30°C) fino a 30-32 kW in impianti standard con temperatura di circa 50°C (per installazioni con glicole). Il collegamento tra pompa di calore e sistema di riscaldamento è la più comune applicazione di questo scambiatore a piastre Ba-60-70, almeno tra quelle registrate dal nostro team.
- Connessione tra sistemi chiusi e aperti di grandi centrali termiche in impianti di riscaldamento o produzione di acqua calda sanitaria in grandi edifici, in particolare hotel, pensioni, capannoni di produzione e magazzini, centri commerciali.
- Recupero di calore dalle reti di teleriscaldamento in grandi edifici.
- Scambiatore a piastre per aerotermi in impianti di riscaldamento di capannoni e magazzini. Gli aerotermi riempiti con glicole possono raggiungere una potenza fino a 150-160 kW se alimentati con una temperatura di mandata di circa 50-60°C, mentre quelli con acqua possono arrivare fino a 180 kW.
- Raffreddamento industriale: scambiatore di calore come raffreddatore industriale per l'olio o altri fluidi.

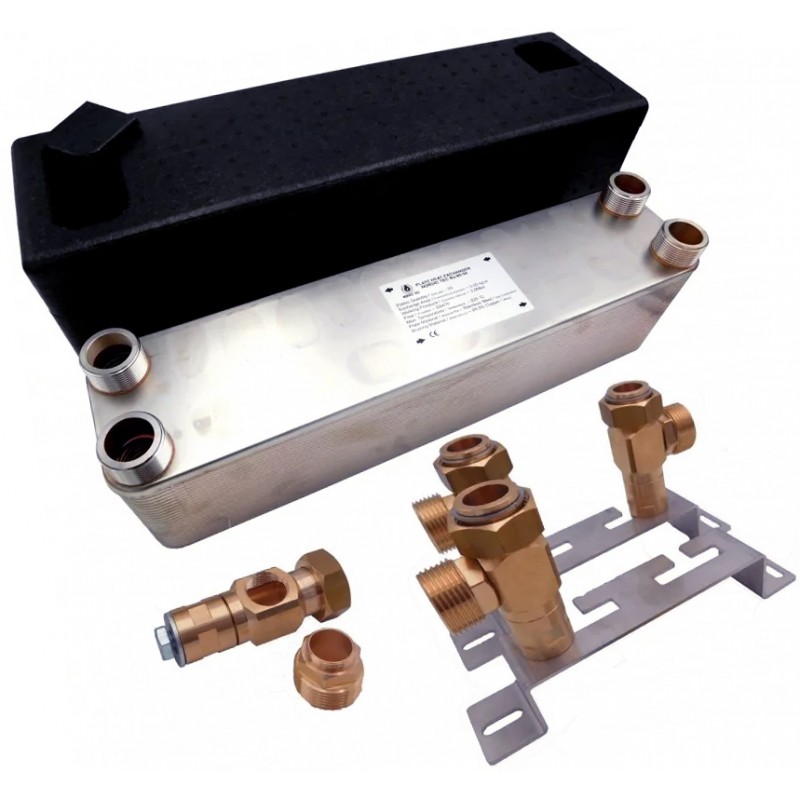

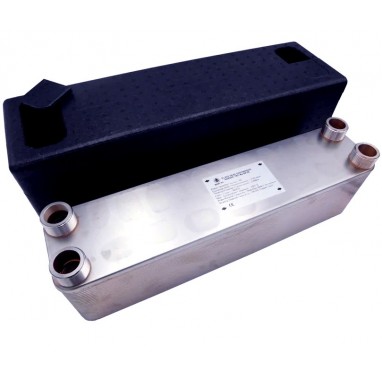

Scambiatore di calore con 70 piastre e isolamento termico - Ba-60-70
- Lo scambiatore Ba-60-70 può essere acquistato opzionalmente con isolamento termico.
- L’isolamento termico è realizzato in schiuma EPP nera, un materiale con eccellenti proprietà isolanti.
- Gli isolamenti per scambiatori a piastre vengono utilizzati negli impianti di riscaldamento; nelle applicazioni di raffreddamento, di solito non sono necessari.
- Senza isolamento, lo scambiatore rilascia parte dell'energia termica nella sala caldaie, causando perdite di calore. A causa della superficie esterna relativamente ampia di questo modello, l'uso dell'isolamento è più importante rispetto agli scambiatori di calore più piccoli. Si stima che uno scambiatore a piastre non isolato possa perdere fino a diversi punti percentuali dell'energia termica (→ ovviamente, una perdita maggiore si verifica solo in alcune fasi del riscaldamento).
Dimensioni dello scambiatore di calore Ba-60-70
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 175mm
____________
Scambiatore di calore per pompe di calore Monoblocco 30 kW o Split 32 kW
Lo scambiatore di calore Ba-60-70 è progettato per pompe di calore monoblocco con una potenza da 15 a 30 kW, almeno nella maggior parte delle configurazioni. In alcuni sistemi, può funzionare in modo efficiente anche con pompe di calore monoblocco fino a 32 kW, ma solo con quelle che utilizzano acqua (va ricordato che la presenza di glicole nel sistema riduce leggermente l'efficienza di trasferimento termico, il che significa che la capacità massima gestibile dell'unità diminuisce). Situazione simile si verifica con le pompe di calore split, anch'esse alimentate ad acqua, la cui potenza può arrivare fino a 32 kW.
Naturalmente, bisogna considerare che questo intervallo di potenza (15-30 kW) non significa che la scelta dello scambiatore sia arbitraria. Essa è strettamente legata alla temperatura operativa dell'impianto di riscaldamento. Nei sistemi in cui la pompa di calore deve fornire solo la temperatura più bassa possibile di 30-35°C, la fonte di calore lavorerà al massimo dell'efficienza, ma sarà necessario uno scambiatore più grande. Il limite superiore si applica ai sistemi con una temperatura di mandata tradizionale di circa 50°C. In generale, lo scambiatore a 70 piastre Ba-60-70 è considerato grande e può gestire unità di pompe di calore di dimensioni notevoli e fornire calore a grandi edifici.
Perché separare la pompa di calore dal circuito di riscaldamento con uno scambiatore di calore? | Ba-60-70
Ci sono molti motivi per cui la pompa di calore viene separata dal circuito di riscaldamento. In genere, specialmente con le pompe di calore monoblocco, questo avviene per ragioni di sicurezza, poiché si preferisce riempire il circuito della pompa con glicole (antigelo). In questo caso, si vuole separare il glicole dal circuito dell’acqua domestica, poiché non è consigliabile riempire l’intero impianto di riscaldamento della casa con glicole.
Tuttavia, possono esserci anche altre ragioni, che riguardano anche le pompe di calore split che operano con acqua. Potrebbe essere necessario separarle da un sistema precedente presente in casa, che può essere un impianto aperto, mentre le pompe di calore devono operare in un sistema chiuso e pressurizzato. Nelle case più vecchie c'è spesso bisogno di separare il circuito, soprattutto quando c'è un'altra fonte di calore che lavora in un sistema aperto, come un caminetto con scambiatore ad acqua o una caldaia a legna.
Scambiatore di calore a piastre Ba-60-70 con superficie di oltre 4 m²
Lo scambiatore a piastre con una superficie di scambio superiore ai 4 m² è una soluzione ideale per pompe di calore e altre installazioni complesse. Grazie alla sua ampia superficie, garantisce un efficiente trasferimento di calore e permette un rendimento ottimale dell'impianto. Lo scambiatore a piastre (70 piastre in acciaio inox) è stato progettato appositamente per soddisfare le esigenze di sistemi di riscaldamento e raffreddamento impegnativi. Con materiali di alta qualità e una costruzione robusta, assicura prestazioni affidabili e di lunga durata.
---
Nota: Lo scambiatore di calore Ba-60-70 è pensato per l'uso con pompe di calore, ma è progettato esclusivamente per l'impiego con fluidi liquidi.
