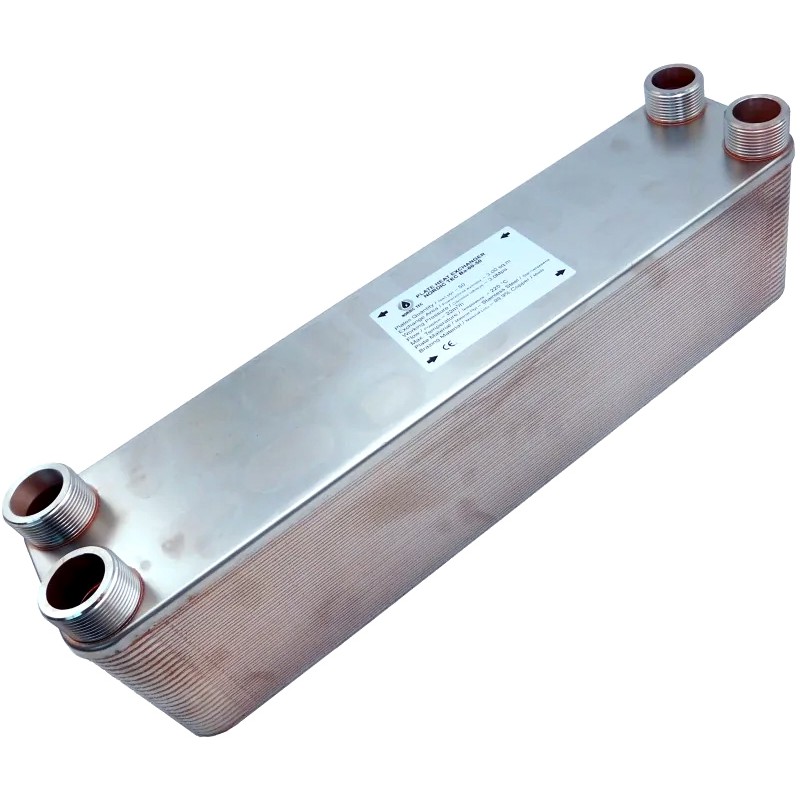

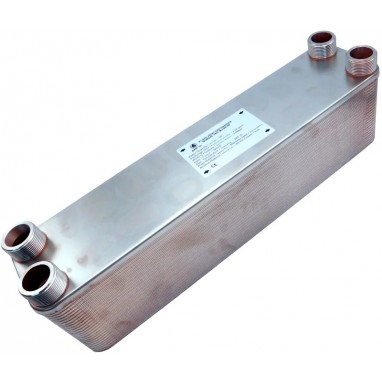

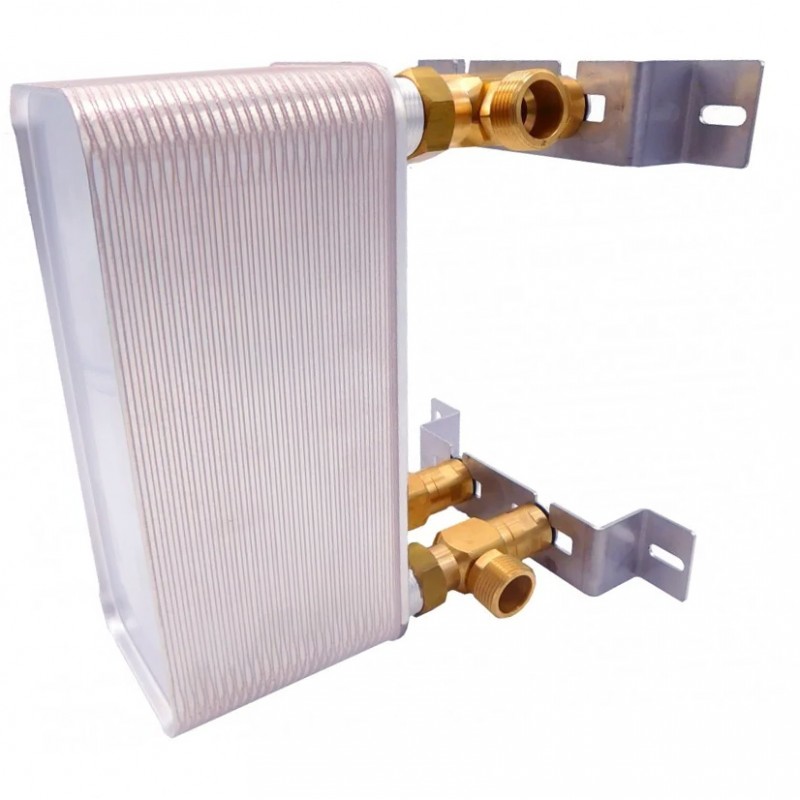

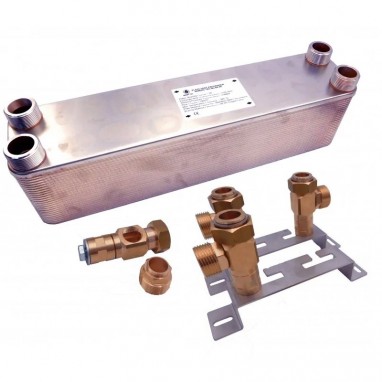

Scambiatore di calore - Nordic Tec Ba-60-90 - 4x 1 1/2", 90 piastre
Nordic Tec Ba-60-90 - attacchi 1 1/2", 90 piastre
Dettagli tecnici - Scambiatore di calore Ba-60-90:
- Acciaio inossidabile S316L, saldobrasato con il 99,9% di rame
- Connessioni: 4x 6/4", BSP | DN 40
- Pressione operativa: a 30 bar
- Pressione di prova: 45-60 bar - la pressione a cui l'unità viene testata prima di essere approvata per la vendita
- Temperatura massima: +230°C
- Portata: 22 m³/h
Superficie delle piastre - Scambiatore di calore Ba-60-90 : 5,4 m²
Lo scambiatore di calore Ba-60-90 6/4" ha una superficie delle piastre molto ampia di 5,4 m², che lo rende uno dei più grandi scambiatori della serie Ba-60 di Nordic Tec. La grande superficie delle piastre e il relativamente grande attacco lo rendono ideale per l’uso in impianti di riscaldamento di grandi dimensioni e dispositivi di riscaldamento di maggiore portata. Viene spesso utilizzato per il collegamento di pompe di calore monoblocco. Nel circuito glicole-acqua, lo scambiatore Ba-60-90 può gestire pompe di calore monoblocco con una potenza da 18 a 38 kW e, nel circuito acqua-acqua (separazione delle pompe di calore split), può supportare dispositivi fino a 45 kW.
Applicazioni principali del modello Ba-60-90
- Sistemi di riscaldamento e/o acqua calda di grandi dimensioni – grandi impianti di riscaldamento
- Scambiatore di calore per il funzionamento di pompe di calore di grande portata (per connessioni liquido-liquido nella separazione del circuito della pompa di calore dall’impianto)
- Particolarmente indicato per la separazione delle pompe di calore monoblocco che utilizzano glicole dal resto del sistema
- Raffreddamento industriale
- Gestione di grandi edifici industriali in connessione con reti di teleriscaldamento.
Dimensioni dello scambiatore di calore Ba-60-90
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 225 mm
____________

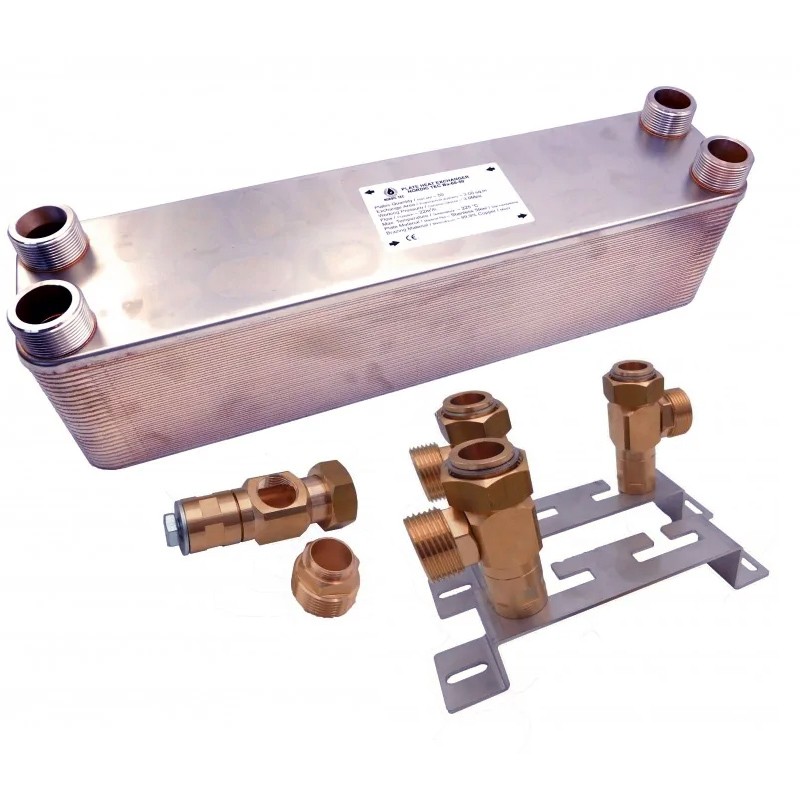

Scambiatore di calore saldobrasato a 90 piastre per il riscaldamento dell'acqua – Nordic Tec Ba-60-90

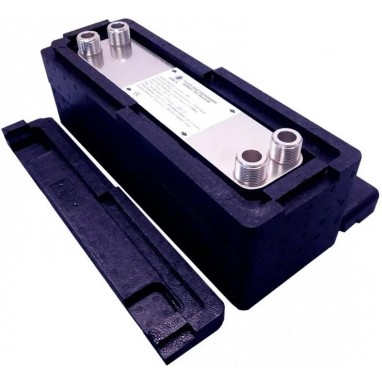

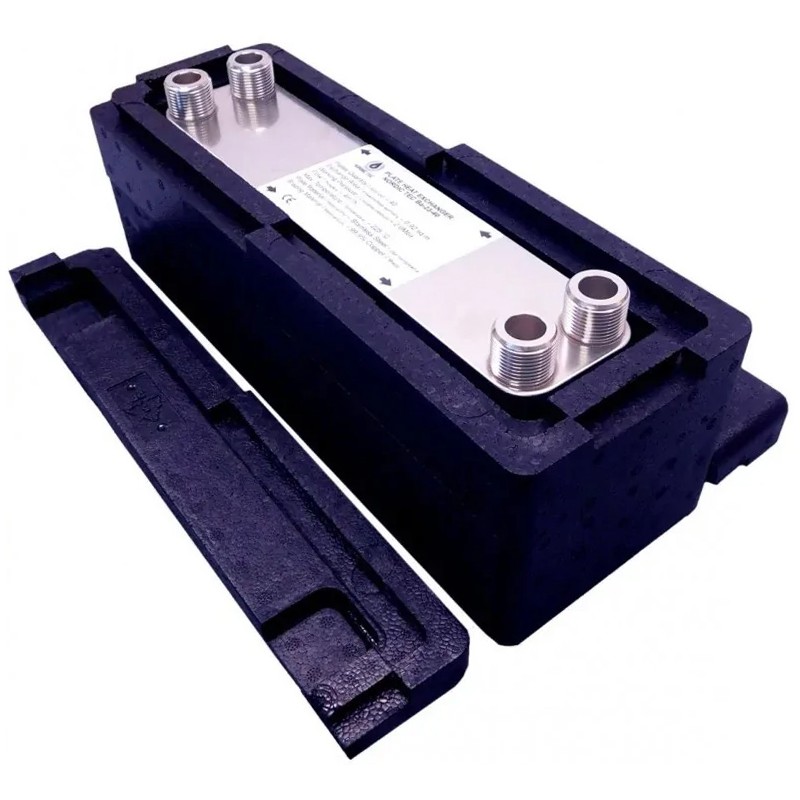

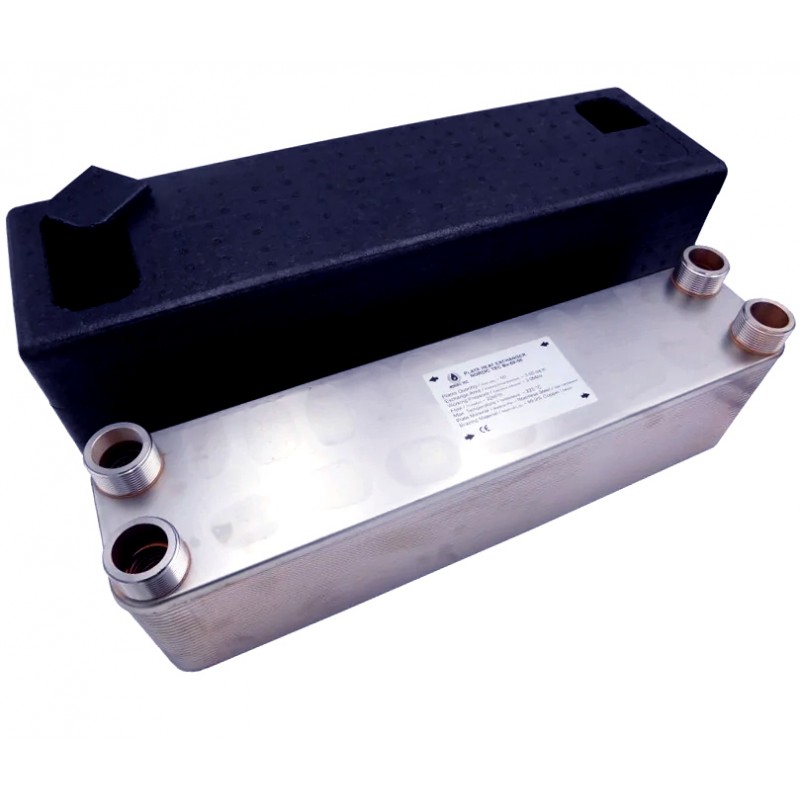

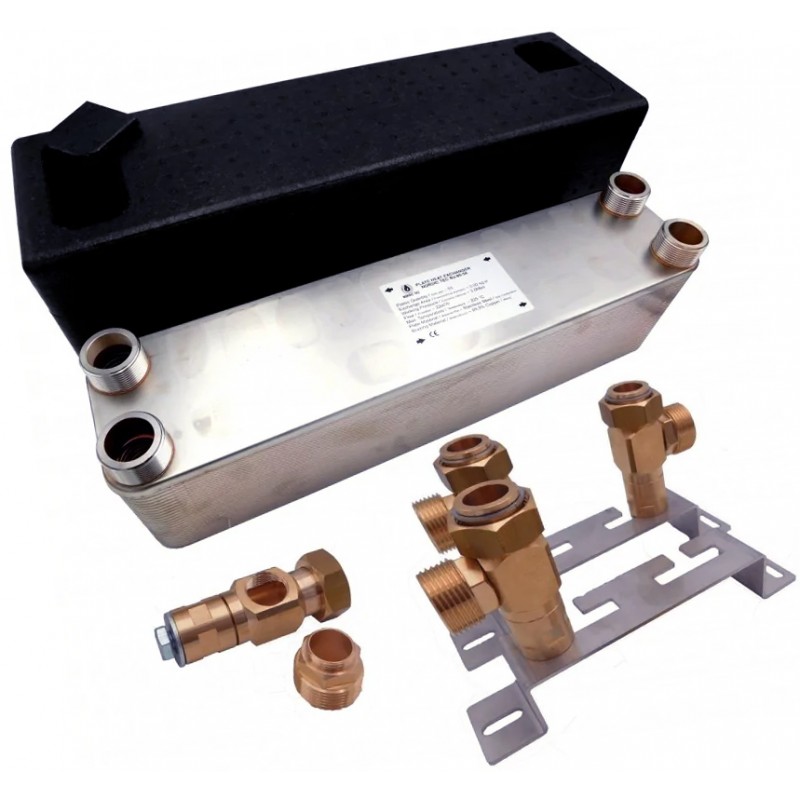

Nordic Tec offre come opzione un isolamento termico per lo scambiatore, con uno spessore di circa 24 mm, realizzato in schiuma di polipropilene. Questo modello è dotato di attacchi di dimensione 6/4 pollici, che consentono un’elevata portata. La portata nominale dello scambiatore è di 22 m³/h, ma è importante notare che un tubo da 1 1/2" permette una portata massima di circa 15,50 m³/h.
Questo scambiatore viene spesso scelto per applicazioni industriali o commerciali, come ad esempio in sistemi di riscaldamento centralizzato e produzione di acqua calda in edifici per uffici, hotel, ristoranti, magazzini, grandi supermercati, scuole e persino chiese.
Il dispositivo è realizzato attraverso un processo collaudato di unione delle piastre in acciaio. Ogni piastra dello scambiatore ha una superficie di scambio termico di 0,060 m². Moltiplicando questa superficie per il numero di piastre (in questo caso 90), si ottiene un'ampia superficie di scambio totale di 5,40 m².
Scambiatore di calore a piastre per acqua calda - Nordic Tec Ba-60-90
Inoltre, può essere utilizzato come efficiente scambiatore di calore a piastre per acqua calda in sistemi complessi e di grandi dimensioni.
È importante notare che lo scambiatore Ba-60-90 con 90 piastre, grazie alle sue dimensioni, è particolarmente raccomandato per l'uso con pompe di calore, in particolare come scambiatore interno per la gestione di refrigeranti, gas, ecc. Si tratta di uno scambiatore progettato per resistere a pressioni fino a 30 bar e utilizzato per collegare pompe di calore ai sistemi di riscaldamento in configurazioni liquido-liquido. Questo è particolarmente rilevante nel collegamento delle pompe di calore monoblocco nei sistemi acqua/glicole.
Scambiatore di calore per grandi pompe di calore monoblocco da 40 kW
Lo scambiatore di calore Nordic Tec Ba-60-90 è particolarmente adatto all'uso con grandi pompe di calore monoblocco, poiché presenta un'ampia superficie di scambio termico e attacchi di grandi dimensioni, il che consente portate relativamente elevate con perdite di pressione minime. La scelta dello scambiatore per ogni pompa di calore dipende principalmente dalla temperatura di mandata del sistema specifico. I modelli più grandi vengono selezionati per i sistemi a bassa temperatura, come gli impianti di riscaldamento a pavimento con temperature di 30-35°C, mentre scambiatori più piccoli sono scelti per sistemi con temperature di circa 50°C.
Funzionamento dello scambiatore Ba-60-90 con pompe di calore monoblocco a base di glicole
- Nel caso di una pompa di calore monoblocco che utilizza glicole (30%) in un sistema a bassa temperatura con 30-35°C, lo scambiatore Ba-60-90 può gestire unità con una potenza fino a 18-20 kW.
- In un sistema ad alta temperatura (circa 50°C) con la stessa pompa, questo scambiatore può supportare unità con una potenza fino a 36 kW e, in alcuni casi, fino a 40 kW.
La scelta dello scambiatore di calore per grandi pompe di calore monoblocco deve tuttavia prendere in considerazione tutti gli aspetti del sistema specifico ed essere effettuata su base individuale.
