Scambiatore di calore per acqua o glicole Nordic Tec Ba-60-60 - attacchi 5/4", 60 piastre

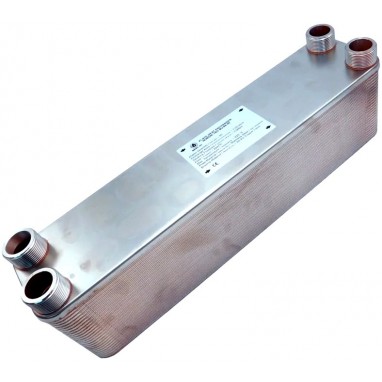

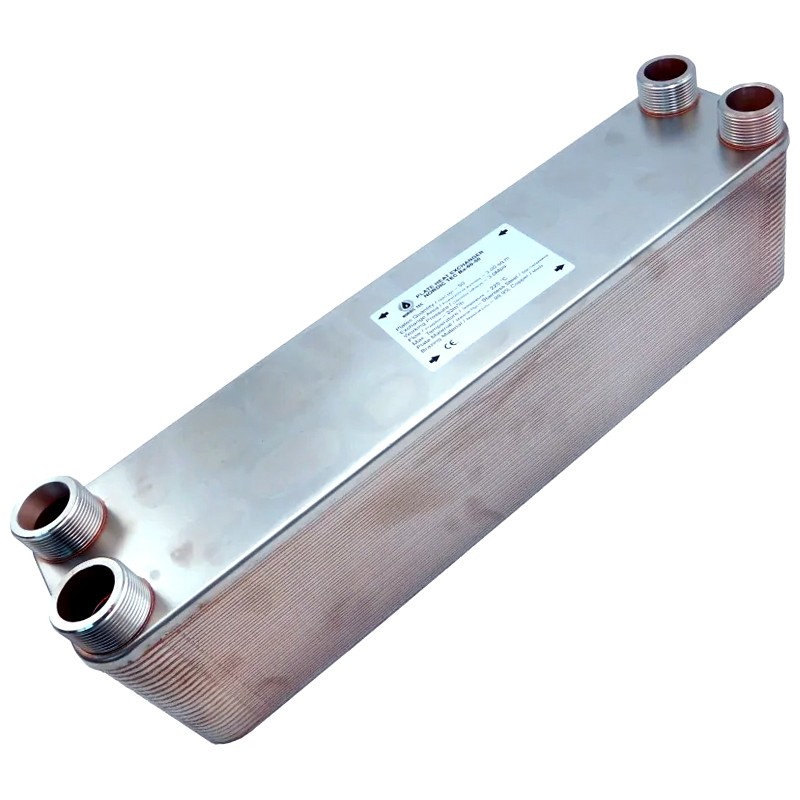

Scambiatore a piastre Nordic Tec Ba-60-60
attacchi 5/4", 60 piastre

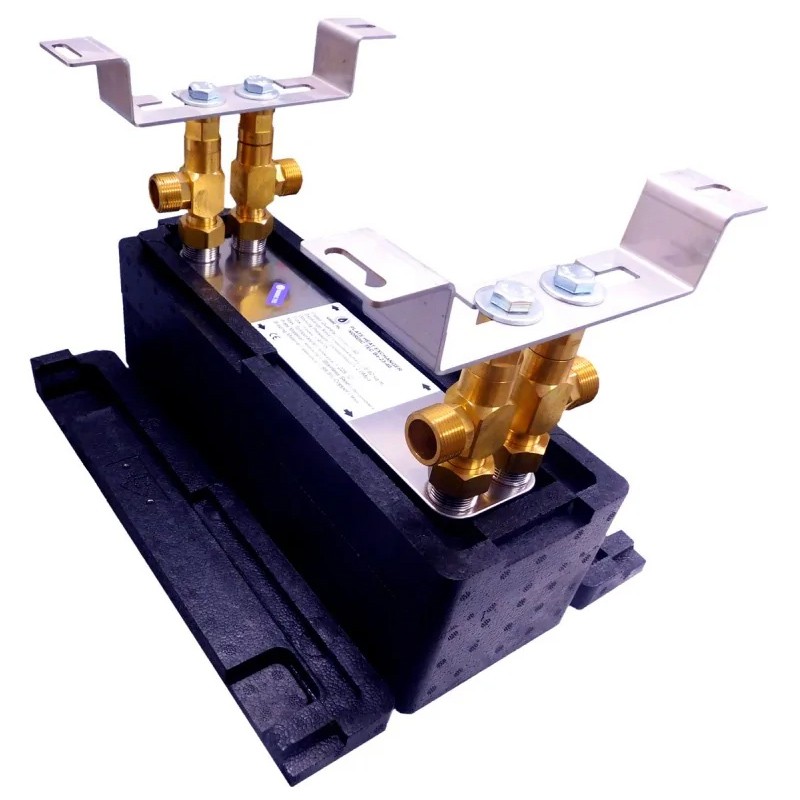

Accessori per scambiatori di calore a piastre Ba-60-60 - l'isolamento e gli accessori di montaggio sono opzionali
✅ Scambiatore di calore tradizionale a 50 piastre brasato – si distingue per un design compatto ed ergonomico, che ne facilita l'installazione e la manutenzione. È disponibile come accessorio opzionale anche un kit di montaggio per lo scambiatore con supporto a parete. Inoltre, è realizzato con materiali di alta qualità, resistenti alla corrosione e alle alte temperature.
Dettagli tecnici:
- Descrizione delle piastre dello scambiatore di calore Ba-60-60:
INOX - Acciaio inossidabile 316L, brasatura in rame 99,9% Cu
Spessore delle piastre: 0,40 mm
Distanza tra le piastre: 2 - 2,2 mm
Dimensioni della piastra: 526 x 124 mm
- Connessioni:
Raccordi di collegamento 4x 1 1/4" (32) con filettatura esterna
- Portata massima: 22 m³/h - 367 l/min
- Pressione di esercizio: fino a 30 bar (scambiatore per l'uso con liquidi)
Pressione di prova: 45-60 bar (pressione di collaudo prima dell'immissione sul mercato)
Il modello Ba-60-60 è uno scambiatore di calore a piastre progettato per l'uso con pompe di calore, destinato a trasferire energia termica tra diversi fluidi, comunemente impiegato come scambiatore esterno in tali sistemi. Non è idoneo per l'utilizzo con refrigeranti all'interno delle pompe di calore, poiché non funge da scambiatore interno.
Non deve essere impiegato con fluidi ad alta pressione (superiori a 30 bar), come il freon o altri gas che possono subire variazioni rapide di pressione e operano a valori di pressione oltre i 30 bar. Se stai cercando unoscambiatore per refrigeranti da utilizzare come condensatore o evaporatore per pompe di calore, ti consigliamo di considerare il modello Ba-68-50-F o Ba-68-60-F, progettati appositamente per tali applicazioni.
- Massima temperatura di esercizio: fino a +230°C.
Superficie di scambio termico - della serie di scambiatori a piastre Ba-60-60 - 3,6 m²

Come mostrato nel grafico sopra, lo scambiatore di calore con 60 piastre ha una superficie totale di 3,60 m². Ogni singola piastra ha una superficie di 0,060 m². Se hai bisogno di uno scambiatore di calore più grande, puoi trovarlo nel grafico sopra e, naturalmente, anche nel nostro negozio.
A cosa serve lo scambiatore di calore a piastre Ba-60-60 Nordic Tec
- Impianti di riscaldamento centralizzato: separazione di un sistema chiuso da uno aperto, utilizzando diverse fonti di calore.
- Gestione delle pompe di calore (monoblocco o split), se è necessario riempire il sistema con acqua miscelata a glicole. Questo modello può generalmente gestire pompe di calore con potenze comprese tra 11 e 24 kW, a seconda che si tratti di un sistema ad alta temperatura o di un sistema a bassa temperatura basato su riscaldamento a pavimento.
- Scambiatore di calore a piastre per grandi caldaie a condensazione in edifici multifamiliari, inclusi sistemi a cascata di caldaie a gas con una potenza complessiva fino a 120 - 150 kW.
- Gestione di caldaie a carbone, legna, pellet o biomassa di dimensioni simili.
- Collegamento di edifici a reti di teleriscaldamento (centrali termiche urbane) in caso di costruzioni multifamiliari.
- Refrigerazione: come scambiatore di calore per il raffreddamento dell’olio in applicazioni industriali.
- Sistemi con glicole abbinati a pannelli solari di grandi dimensioni.
- Separazione del riscaldamento a pavimento da impianti aperti.
Dimensioni dello scambiatore di calore Ba-60-60

(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 151mm
____________
Set completo dello scambiatore di calore a 60 piastre Ba-60-60 - cosa include
- Questo dispositivo può essere acquistato con accessori aggiuntivi. Per farlo, è necessario espandere il menu "Accessori per lo scambiatore di calore" e selezionare la variante desiderata. Di default è impostata l'opzione di acquisto solo dello scambiatore senza accessori aggiuntivi.

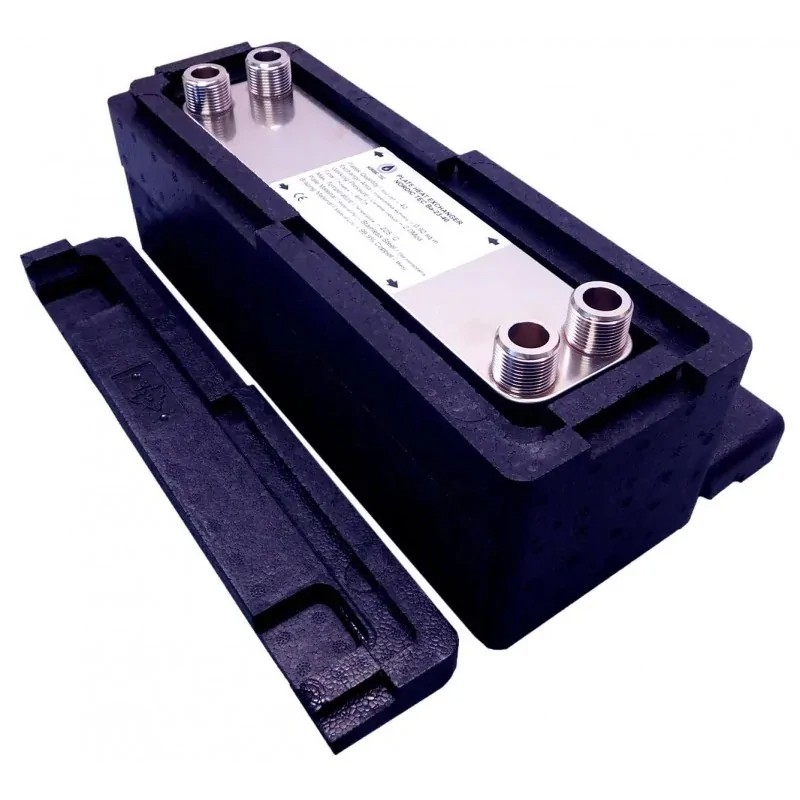

- Isolamento termico IZ-Ba-60-60 in schiuma di polipropilene per ridurre le perdite di calore dello scambiatore.

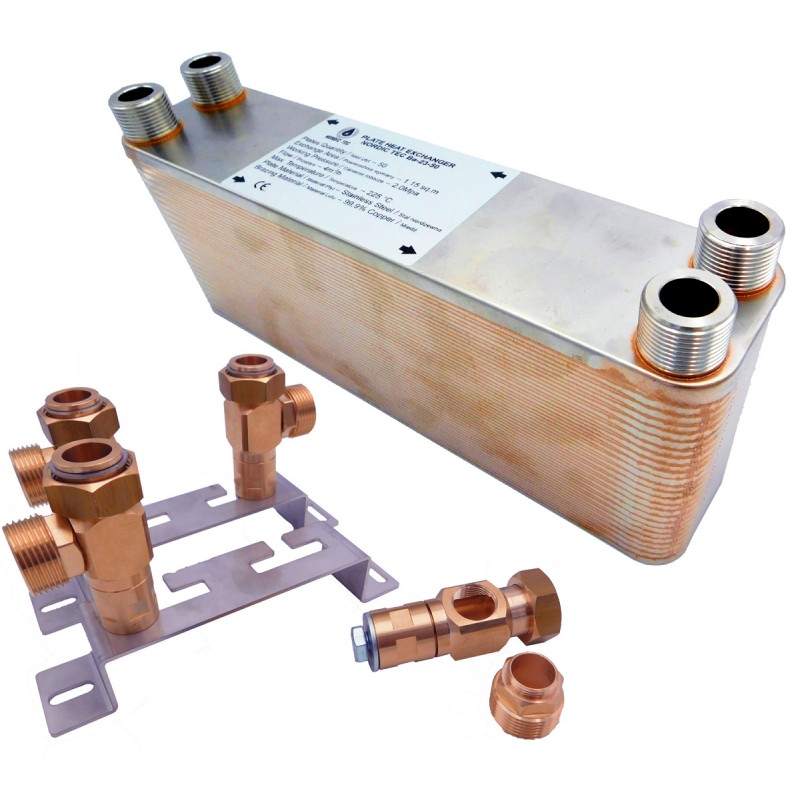

- Set di montaggio per lo scambiatore, contenente un kit completo di raccordi angolari adatti alla dimensione delle connessioni dello scambiatore, ossia 5/4 di pollice.
- Questo accessorio è particolarmente consigliato per il scambiatore Ba-60-60 in quanto il dispositivo pesa circa 17,5 kg, a cui va aggiunto il peso del fluido che scorre attraverso lo scambiatore. Il supporto risolve il problema di un montaggio stabile a parete.
Pompa di calore 24 kW - scambiatore a piastre per il suo collegamento
Nel caso in cui la nostra pompa di calore da 24 kW debba funzionare in un circuito con glicole, è consigliabile separarla dall'impianto di riscaldamento tramite uno scambiatore a piastre, al fine di evitare di riempire l'intero impianto con glicole (che influirebbe negativamente sull'efficienza complessiva del sistema aumentando inutilmente la sua inerzia). In questo caso, lo scambiatore a piastre Ba-60-60 con 60 piastre e una superficie di scambio di 3,6 m² è la scelta ideale per pompe di calore da 24 kW, a condizione che la temperatura di mandata si aggiri intorno ai 50°C.
Nel caso in cui la pompa di calore da 24 kW operi con acqua senza glicole, ma alle temperature sopra descritte, è possibile optare per un modello leggermente più piccolo, come il Ba-60-50 con 50 piastre.
Se invece si prevede un impianto a bassa temperatura, come un sistema basato esclusivamente sul riscaldamento a pavimento (che richiede temperature di mandata molto basse), una pompa di calore da 24 kW richiederà uno scambiatore di calore più grande. Grazie a una superficie maggiore delle piastre, sarà possibile mantenere il sistema su un parametro di lavoro a bassa temperatura, rendendolo estremamente economico nell'uso e garantendo un basso consumo di energia elettrica. Aumentare la temperatura della pompa di calore per giustificare l'acquisto di uno scambiatore a piastre più piccolo (e quindi più economico) non è una buona alternativa. L'operare a temperature relativamente basse comporta un consumo energetico inferiore, una minore usura e un rischio ridotto di guasti, oltre a garantire, ciò che è particolarmente importante al giorno d'oggi, un basso consumo di energia.
Aerotermi e scambiatori a piastre Ba-60-60
Gli aerotermi ad acqua o glicole stanno guadagnando popolarità nel riscaldamento di capannoni e grandi ambienti di produzione o di servizio. In Polonia sono particolarmente diffusi i modelli Volcano.
Poiché negli edifici industriali i proprietari degli impianti scelgono spesso di riempire i circuiti degli aerotermi con glicole, si rende necessario separare tali dispositivi mediante uno scambiatore di calore.
In questi casi, se la fonte di calore è una caldaia che lavora a temperature standard di 50-60°C, è possibile selezionare lo scambiatore a piastre per l’aerotermo in base alla superficie di scambio dello scambiatore in rapporto alla potenza dell’aerotermo. Per un aerotermo da 10 kW (o per più aerotermi, se presenti) è consigliabile una superficie di circa 0,3 m². Si può ridurre leggermente la superficie se l'aerotermo lavora con acqua senza glicole e lo scambiatore viene utilizzato solo per creare circuiti indipendenti e bilanciare pressioni e temperature nell'impianto (o per separare un circuito aperto da uno chiuso).
In sintesi, lo scambiatore a piastre Ba-60-60 è ideale per aerotermi con una potenza totale fino a 120 kW se lavorano con glicole, e fino a 140 kW se utilizzano acqua.
Spesso sorge il dubbio su cosa fare se gli aerotermi sono sovradimensionati rispetto all'edificio in cui sono installati. Questa situazione è abbastanza comune. In tal caso, è opportuno considerare la possibilità di ridurre la dimensione dello scambiatore a piastre e scegliere un modello più piccolo rispetto a quanto indicato dal calcolo precedente. Ciò è particolarmente giustificato se gli aerotermi superano significativamente la potenza nominale della caldaia che li alimenta.
Ricorda che, in caso di dubbi sulla scelta dello scambiatore a piastre per l’aerotermo, puoi sempre chiedere supporto al nostro team di assistenza.
