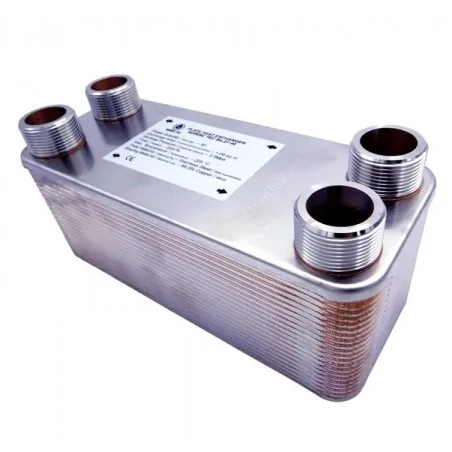

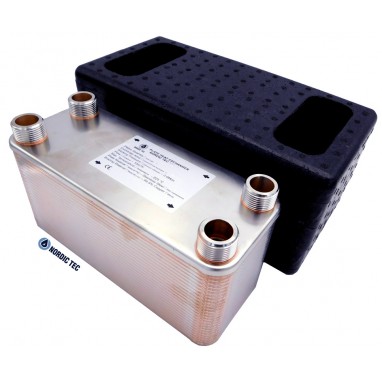

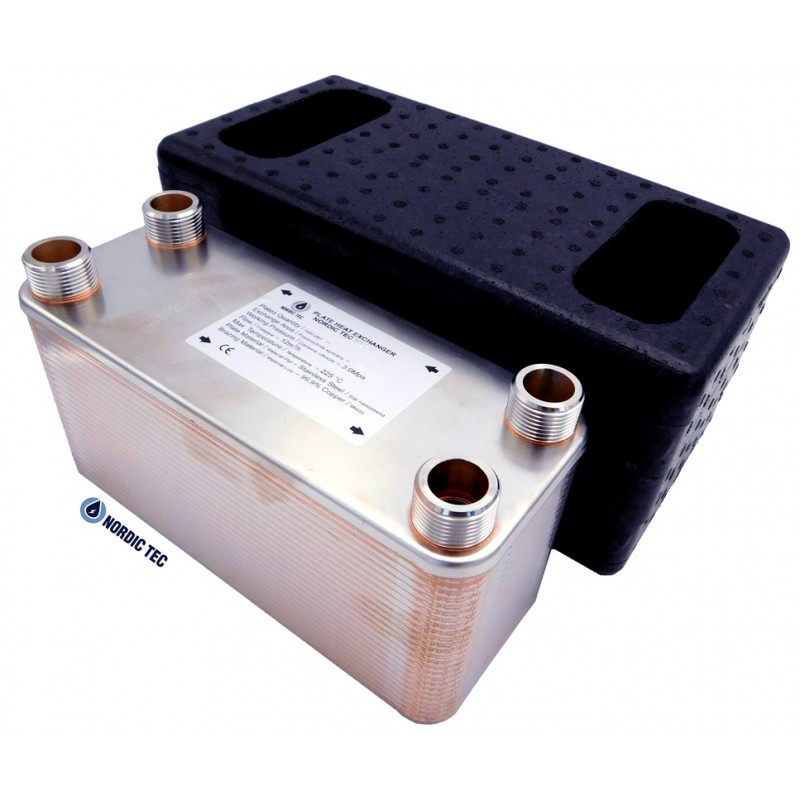

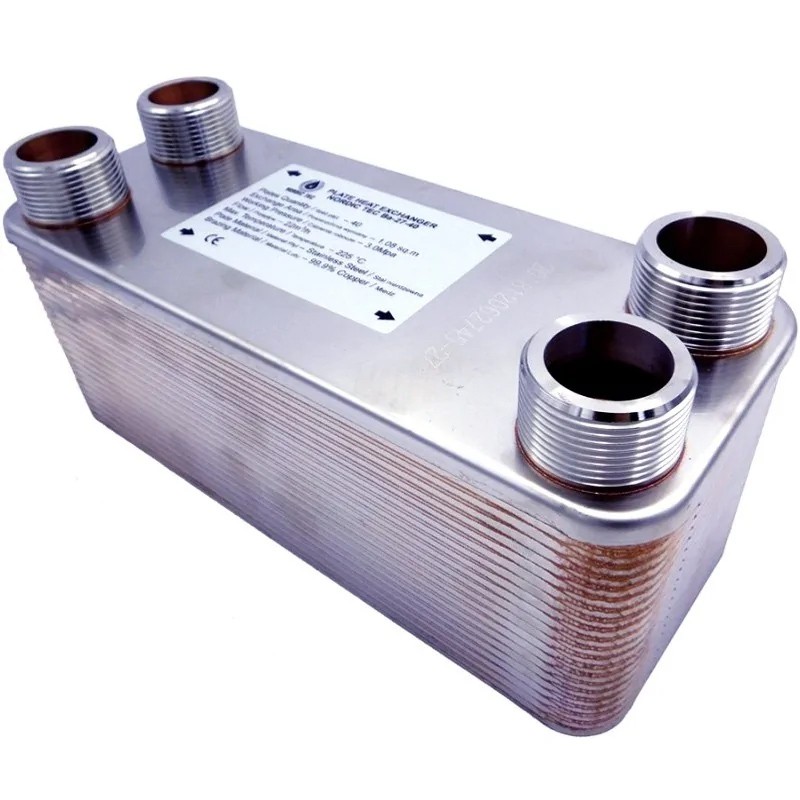

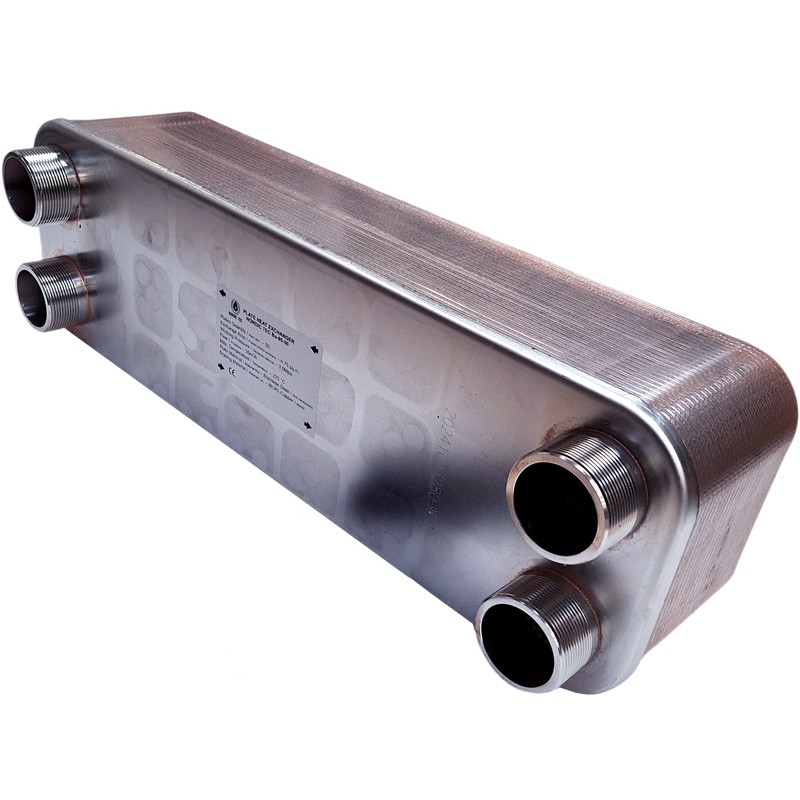

Scambiatore di calore a 60 piastre NORDIC TEC Ba-95-60 2" 1500kW

Scambiatore di calore con 60 piastre DN50 - Nordic Tec Ba-95-60 - 4x 2"

Scambiatore di calore DN50, 60 piastre INOX

Dettagli tecnici del dispositivo Ba-95-60:

• Scambiatore di calore realizzato in acciaio INOX 316L, brasato con rame al 99,9% Cu
• Collegamenti: 4 x 2" (DN 50), tutte le connessioni dello scambiatore di un'unica dimensione
• Pressione di esercizio consentita: <30 bar
• Pressione di prova: < 45-60 bar
• Temperatura massima di esercizio: fino a +230 °C
• Portata nominale: fino a 35 m³/h | 35 000 l/min

Superficie delle piastre - superficie di scambio termico - scambiatore di calore Ba-95-60 : 5,70 m²

Il grafico mostra un confronto della superficie di scambio termico dello scambiatore di calore a piastre saldobrasato Ba-95-60 con scambiatori di calore di dimensioni simili del marchio Nordic Tec. Come illustrato sopra, questo è il più grande scambiatore di calore della serie Ba-95, con un totale di 60 piastre. Superfici di scambio termico maggiori si trovano anche in alcuni modelli della serie Ba-115, alcuni dei quali sono rappresentati anche nel grafico. Tutti i modelli menzionati sono scambiatori di calore a piastre saldobrasati con connessioni da 2 pollici.

Dimensioni dello scambiatore Ba-95-60

(A) - 616 mm
(B) - 191 mm
(F) - 153 mm
(C) - 519 mm
(D) - 92 mm
