Scambiatore di calore a piastre per refrigerante - pompe di calore a 35 kW

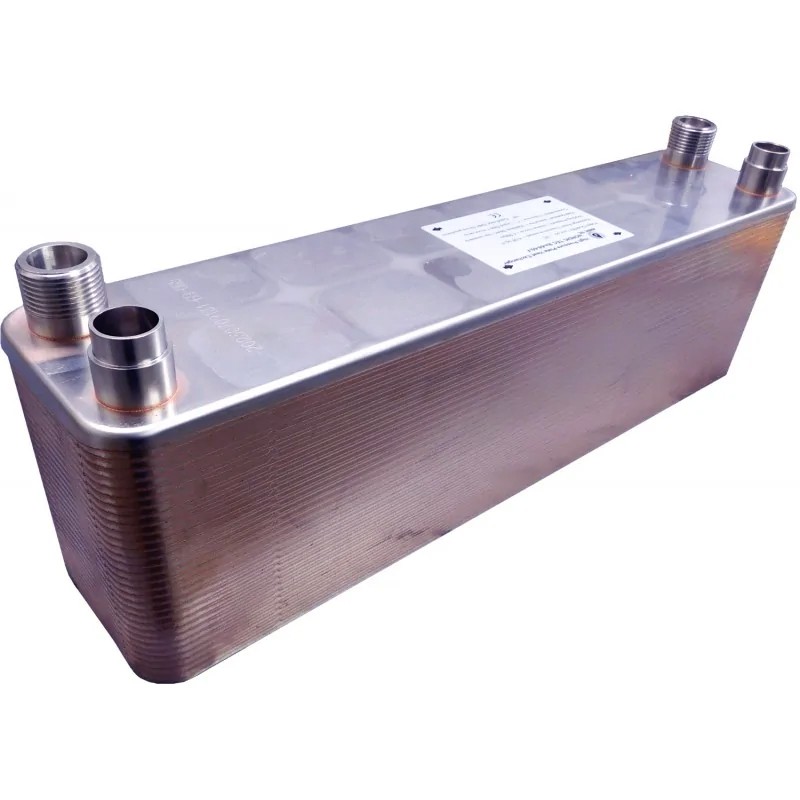

Scambiatore di calore a piastre per refrigerante / Evaporatore 50 piastre
Lo scambiatore di calore a gas a 50 piastre è adatto per pompe di calore, climatizzatori e unità più grandi con una potenza compresa tra 22 e 35 kW.
Dettagli tecnici - Scambiatore di calore gas-acqua 35kW
- Materiale: acciaio inox 316L, brasato sottovuoto con rame
- Capacità termica per pompa di calore / climatizzatore / impianto di refrigerazione: 22 kW - 35 kW
- ☑️✅ Parametri per 35 kW:
- Lato refrigerante; R410a - Tkond = 40ºC
- Lato liquido: acqua; T-IN = 32ºC; T-OUT = 37 ºC
- Connessioni per Freon / gas: ϕ22 - 7/8" (boccole brasate)
- Connessioni per il fluido tradizionale: 1" - DN 25
- Pressione operativa: fino a 45 bar
- Test di pressione prima della messa in funzione: > 60 bar
- Portata: 22 m³/h / 22 000 l/h
- Tipo di collegamento: Controcorrente - Controflusso
Superficie di scambio termico per lo scambiatore di gas Ba-68-50-F: 3,40 m²
Scambiatore di calore a gas, principalmente per i cosiddetti F-gas, con nome in catalogo Ba-68-50-F, è uno dei più grandi scambiatori di calore per refrigeranti utilizzati nelle pompe di calore disponibili nel catalogo regolare del marchio Nordic Tec. Questo modello fa parte della serie Ba-68-F, progettata specificamente per applicazioni che prevedono fluidi freon-acqua. Tuttavia, ciò non significa che non possa essere utilizzato anche in applicazioni classiche con fluidi liquidi su entrambi i lati. Il Ba-68-50-F è dotato di 50 piastre, che forniscono una superficie di scambio termico di circa 3,4 m², garantendo un’elevata efficienza. Grazie a queste caratteristiche, può essere impiegato, ad esempio, per il collegamento di pompe di calore monoblocco a glicole con sistemi di riscaldamento o acqua calda sanitaria (ACS).
La superficie di 3,4 m² delle piastre permette di gestire pompe di calore e unità di potenza compresa tra 22 kW e 35 kW, e in alcuni casi anche fino a 40 kW, nell’applicazione gas-acqua.
Lo scambiatore a 50 piastre per freon può lavorare con quasi tutti i tipi di refrigeranti o F-gas, come R410A, R32, R290, R404 e altri simili. La pressione massima di esercizio consentita è di 45 bar, il che rende possibile mantenere la piena funzionalità termica di un'unità di condizionamento o di una pompa di calore domestica.

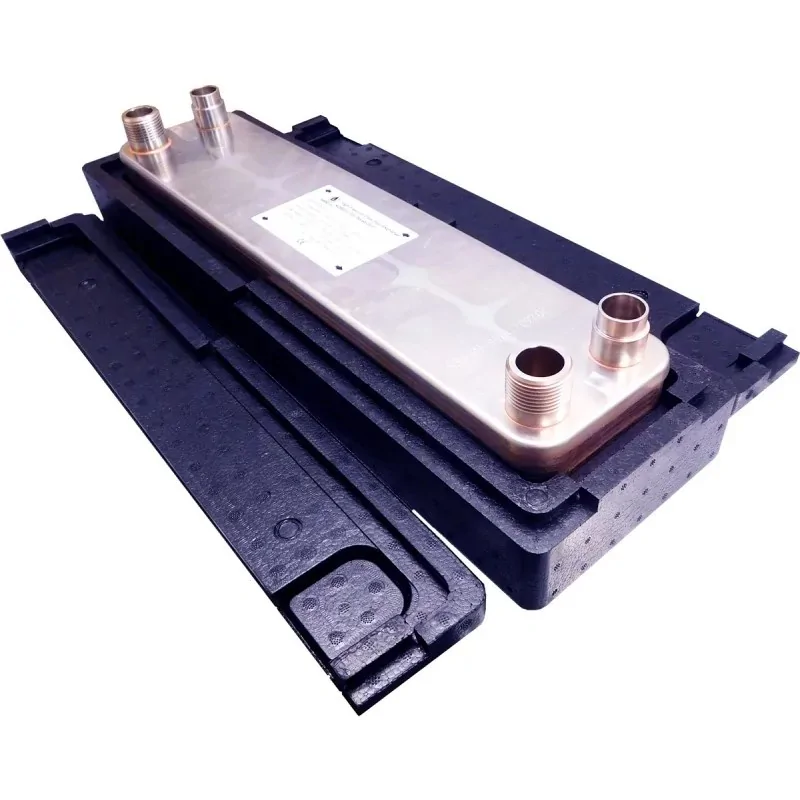

La versione base dello scambiatore Ba-68-50-F non include accessori (è solo lo scambiatore). Tuttavia, se desideri aumentare l’efficienza operativa, ridurre le dispersioni termiche e fornire una protezione aggiuntiva al dispositivo, è possibile ordinare lo scambiatore di calore con isolamento (il menu per la scelta della variante si trova appena sopra il prezzo).
Dimensioni - scambiatore termico - Ba-68-50-F
(A) - 526 mm
(B) - 119 mm
(F) - 126 mm
(C) - 470 mm
(D) - 63 mm
_________
Scambiatore di calore R134a-acqua – quali altri refrigeranti per pompe di calore può gestire il modello Ba-68-50-F di Nordic Tec?
Attualmente, il modello Ba-68-50-F è probabilmente ancora utilizzato principalmente come condensatore per R134a, ovvero come scambiatore di calore R134a-acqua. Tuttavia, la maggior parte dei refrigeranti e degli F-gas si comportano in modo simile in un sistema a pompa di calore. Naturalmente, si differenziano per il loro impatto ambientale, per il fatto di essere refrigeranti monocomponenti o composti, per le pressioni che generano (come il R32, che ha pressioni leggermente superiori) o per la loro espansibilità. In ogni caso, la loro funzione rimane simile, il che significa che se cerchi un condensatore per una pompa di calore con un refrigerante diverso da R134a, non ci saranno problemi e potrai tranquillamente utilizzare il nostro scambiatore di calore.
Quali sono i refrigeranti compatibili con gli scambiatori gas-acqua di Nordic Tec?
Gli scambiatori gas-acqua nel nostro catalogo sono certificati fino a 45 bar. Ciò significa che, per un intervallo di funzionamento della pompa di calore fino a 65°C, è possibile utilizzare praticamente tutti i refrigeranti disponibili. Di seguito ne elenchiamo alcuni:
- R134a – un refrigerante più vecchio, in fase di eliminazione, ma ancora presente in molte pompe di calore.
- R410a – per lungo tempo considerato uno dei refrigeranti "freon" principali.
- R407c – un refrigerante molto comune nei sistemi di climatizzazione.
- R290 – semplicemente propano, ampiamente utilizzato in molti paesi europei.
- R32 – probabilmente il trend più recente, un refrigerante che sembra essere il più efficiente, il più performante e anche il più ecologico.
Ovviamente, esistono molti altri refrigeranti, soprattutto considerando che c'è una tendenza sul mercato a convertire i climatizzatori in pompe di calore. Il fatto che un determinato refrigerante non sia stato menzionato non significa che non possa essere utilizzato con gli scambiatori di calore acqua-gas di Nordic Tec, poiché non differiranno sostanzialmente dai tipi sopra elencati.
