Scambiatore di calore a piastre per il collegamento di pompe di calore o caldaie tradizionali - Ba-60-50

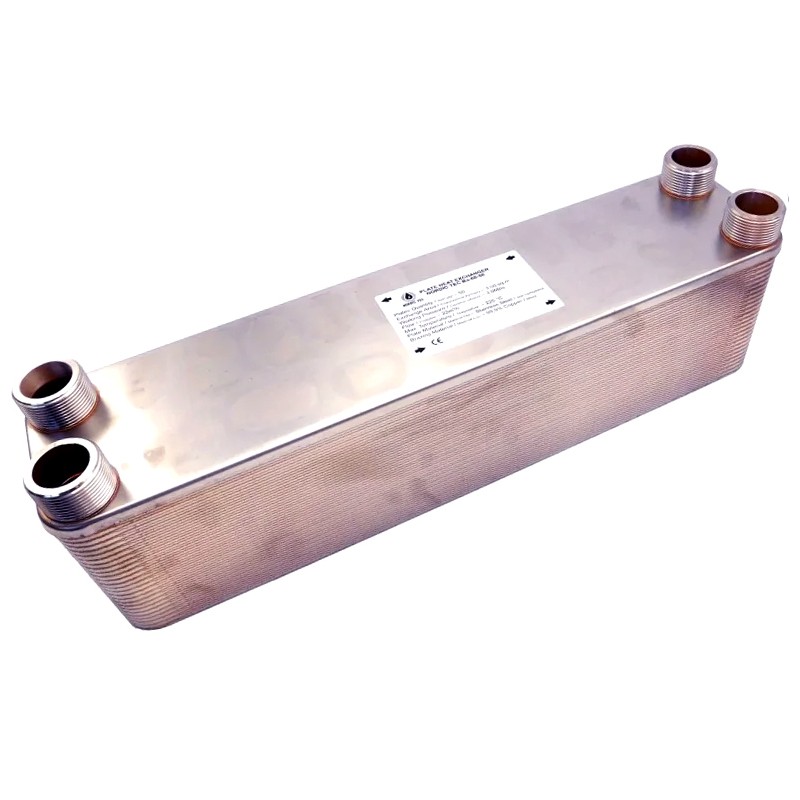

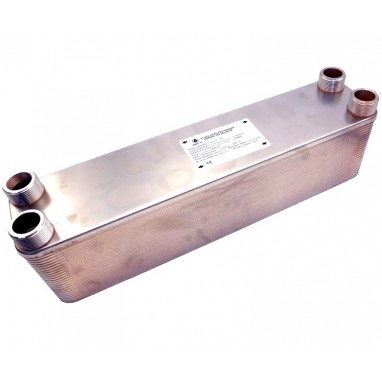

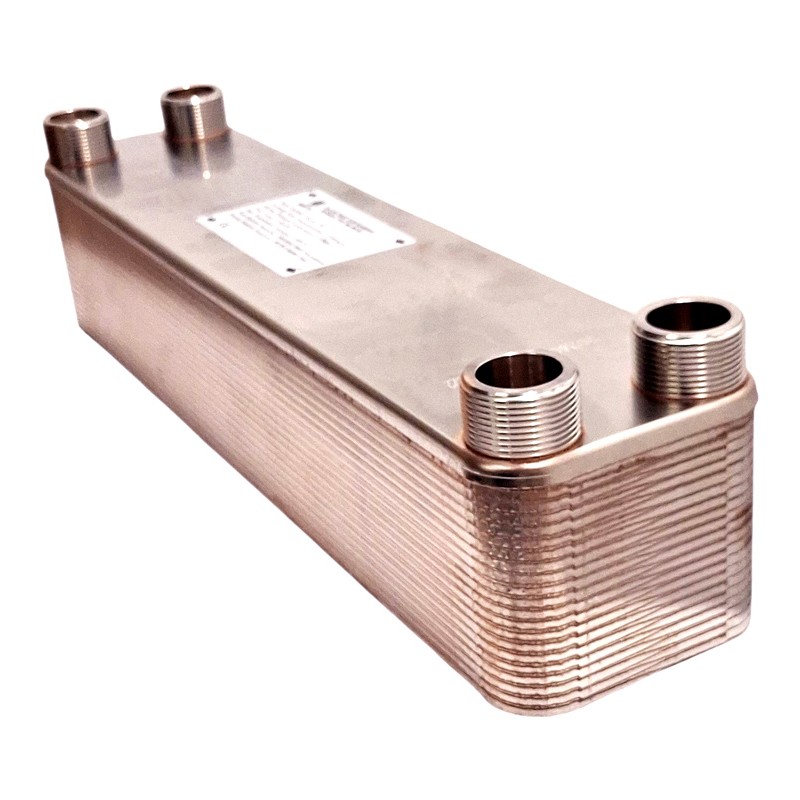

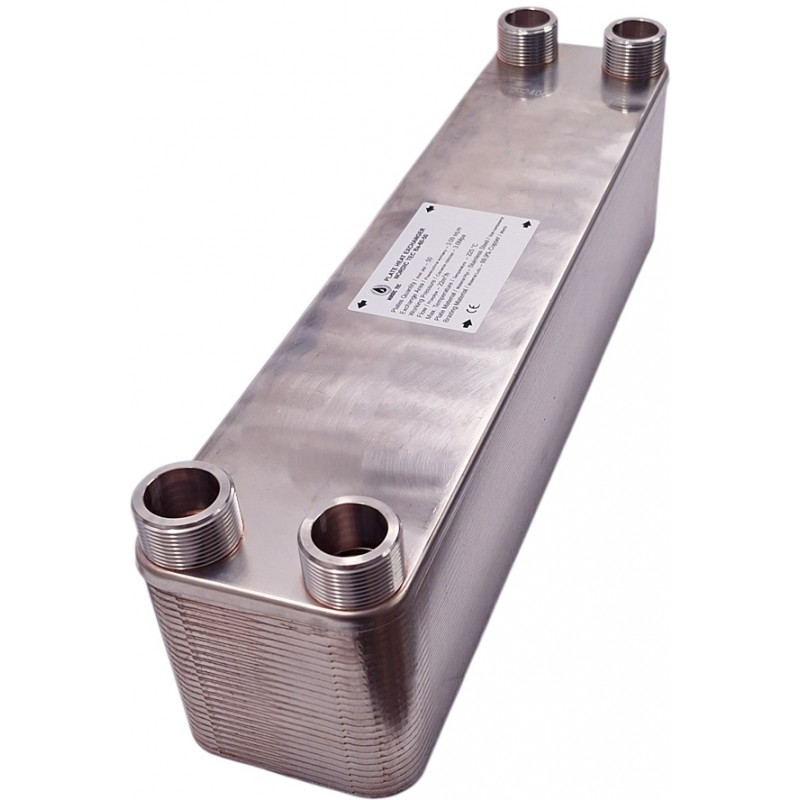

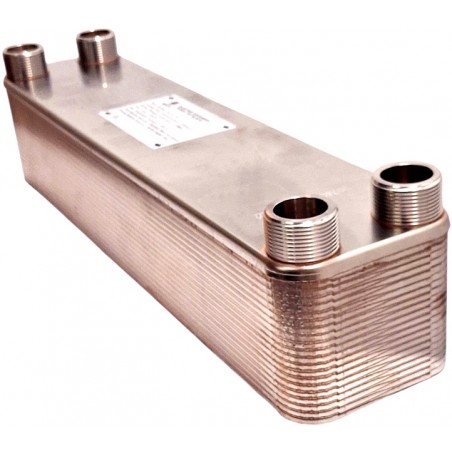

Scambiatore a piastre Nordic Tec Ba-60-50
attacchi 5/4", 50 piastre
✅ Scambiatore di calore tradizionale a 50 piastre brasato – si distingue per un design compatto ed ergonomico, che ne facilita l'installazione e la manutenzione. È disponibile come accessorio opzionale anche un kit di montaggio per lo scambiatore con supporto a parete. Inoltre, è realizzato con materiali di alta qualità, resistenti alla corrosione e alle alte temperature.
Dettagli tecnici - Scambiatore a piastre per il collegamento di pompe di calore Ba-60-50:
- Descrizione delle piastre dello scambiatore:
Acciaio inossidabile 316L, brasatura in rame 99,9% Cu
Spessore delle piastre: 0,3-0,4 mm
Distanza tra le piastre: 2,0 - 2,2 mm
Dimensioni della piastra: 526x124 mm
- Connessioni:
Raccordi di collegamento 4x 5/4" (32) con filettatura esterna
- Portata massima: 22 m³/h | 367 l/min
- Pressione di esercizio: fino a 30 bar (scambiatore per l'uso con liquidi)
Pressione di prova: 45-60 bar (pressione di collaudo prima dell'immissione sul mercato)
Il modello Ba-60-50 è uno scambiatore a piastre per pompe di calore, progettato per trasferire energia termica tra fluidi e viene definito uno scambiatore esterno in tali sistemi. Non è adatto per l'uso con refrigeranti all'interno delle pompe di calore (non è il cosiddetto scambiatore interno della pompa di calore).
Non deve essere utilizzato con fluidi ad alta pressione (superiori a 30 bar) come il freon o altri gas, che tendono a subire variazioni improvvise di pressione e operano a pressioni superiori a 30 bar. Se hai bisogno di uno scambiatore di calore per refrigeranti che funzioni come condensatore o evaporatore per pompe di calore e ti serve un modello simile, consulta il modello Ba-68-50-F.
- Massima temperatura di esercizio: fino a +230°C.
Superficie di scambio termico - della serie di scambiatori a piastre Ba-60 - e dell'unità Ba-60-50 - 3,0 m²
Lo scambiatore di calore Ba-60-50 è rappresentato nel grafico sopra e la sua superficie è indicata con una tonalità più scura. Come si può vedere, ha una superficie di 3 metri quadrati, il che determina le sue elevate capacità – per questo motivo è predestinato a gestire fonti di calore piuttosto esigenti. È utilizzato prevalentemente con pompe di calore monoblocco fino a 20 kW, dove il circuito con glicole viene separato dal sistema di riscaldamento centralizzato proprio mediante scambiatori a piastre. Tuttavia, può essere impiegato anche con grandi caldaie per riscaldamento centralizzato con una potenza nominale fino a 100-120 kW. Lo scambiatore Ba-60-50 ha una potenza nominale calcolata per alimentazioni industriali, fino a 200 kW.
Applicazioni più comuni dello scambiatore di calore Ba-60-50
- Scambiatore di calore per pompe di calore | monoblocco o split da 10 a 20 kW (a seconda della temperatura operativa della pompa di calore).
- In sistemi dove è necessario separare la parte riempita con glicole dal resto dell'impianto di riscaldamento centralizzato che utilizza acqua.
- Scambiatore a piastre per la gestione di impianti di riscaldamento come caldaie singole o gruppi di caldaie in cascata con potenza fino a 100-120 kW in grandi strutture industriali, commerciali o alberghiere. L’apparecchiatura è compatibile con qualsiasi tipo di caldaia, inclusi caldaie a gas, a combustibili solidi, a carbone, a pellet, a biomassa o dispositivi elettrici, indipendentemente dal fatto che il sistema di riscaldamento sia basato su riscaldamento a pavimento o radiatori.
- Scambiatore di calore per la refrigerazione industriale, ad esempio nel settore alimentare, utilizzato come scambiatore per il raffreddamento.
Dimensioni dello scambiatore di calore Ba-60-50
____________

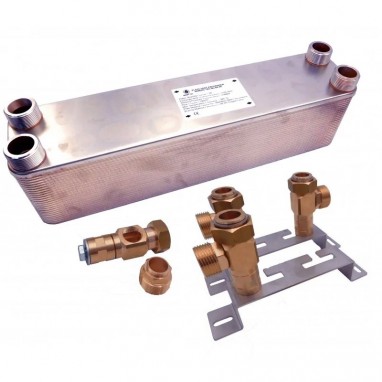

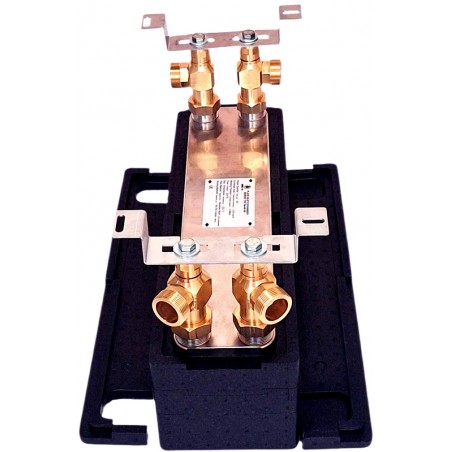

Lo scambiatore di calore a 50 piastre può essere acquistato con accessori opzionali | Ba-60-50

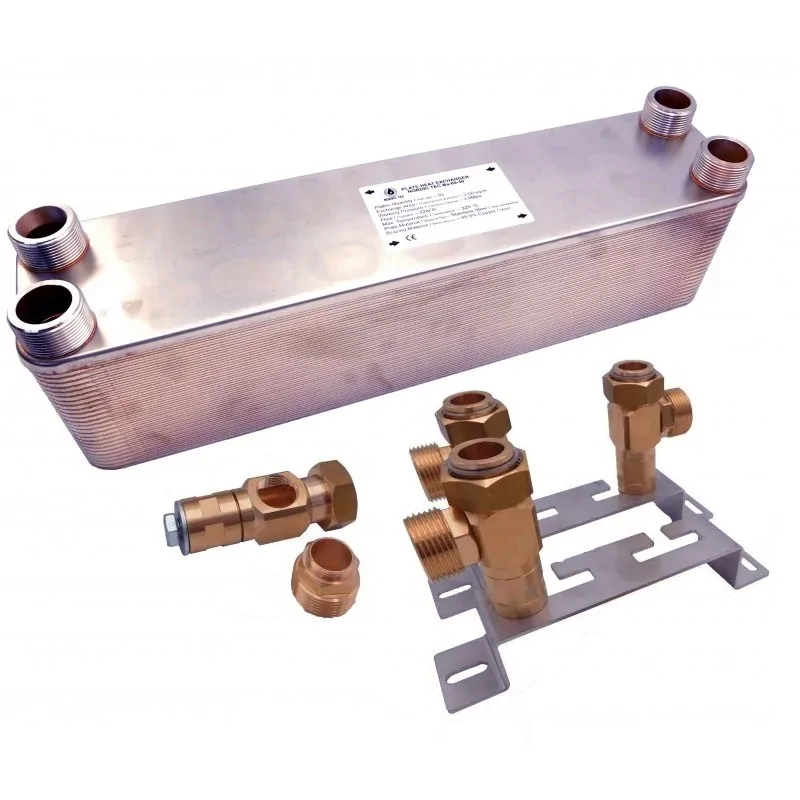

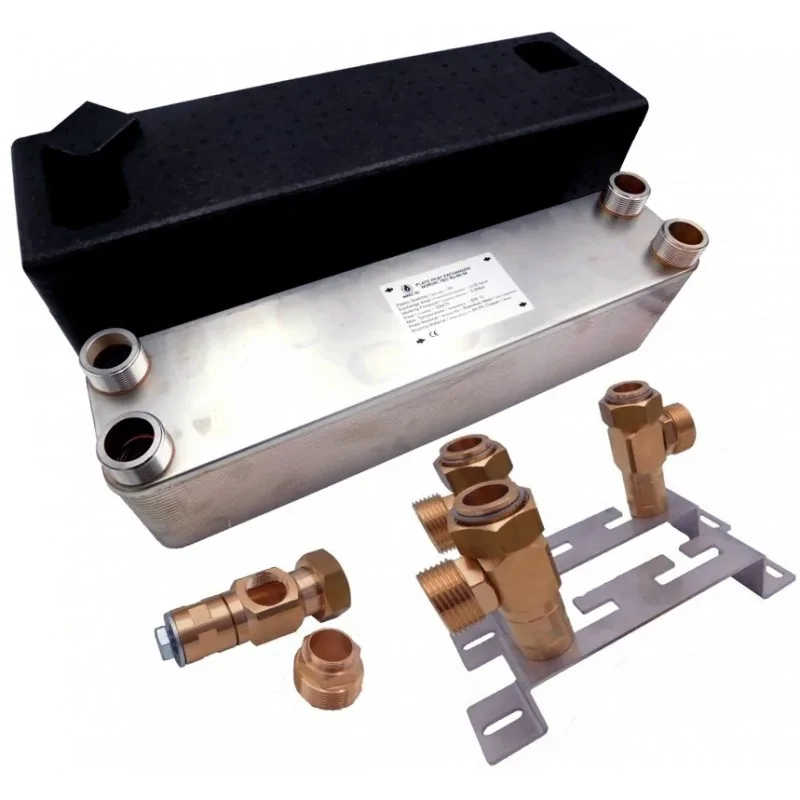

Come la maggior parte dei nostri modelli, questo scambiatore può essere acquistato con attrezzature aggiuntive:

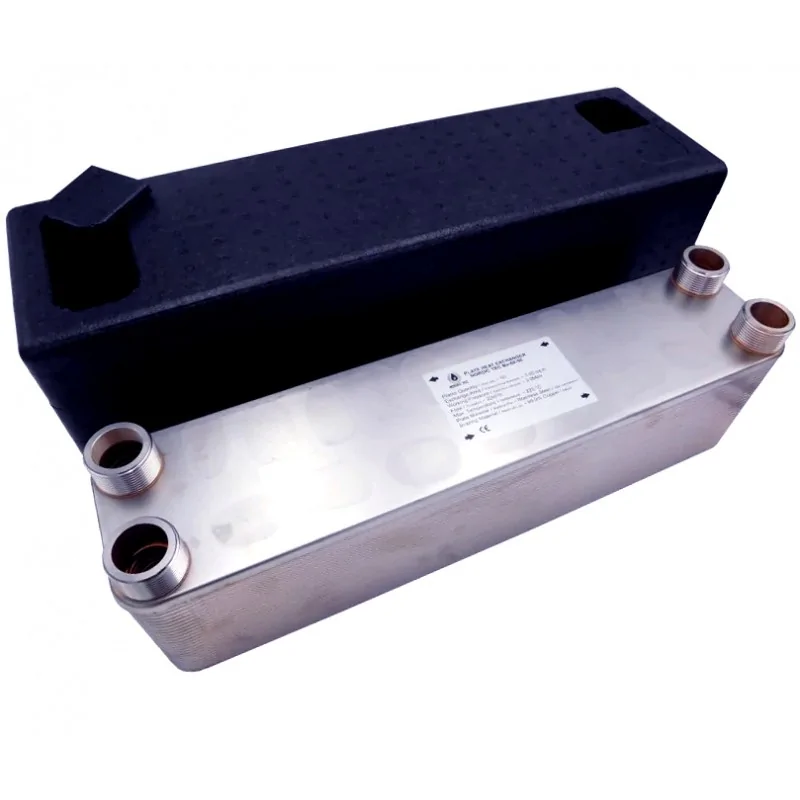

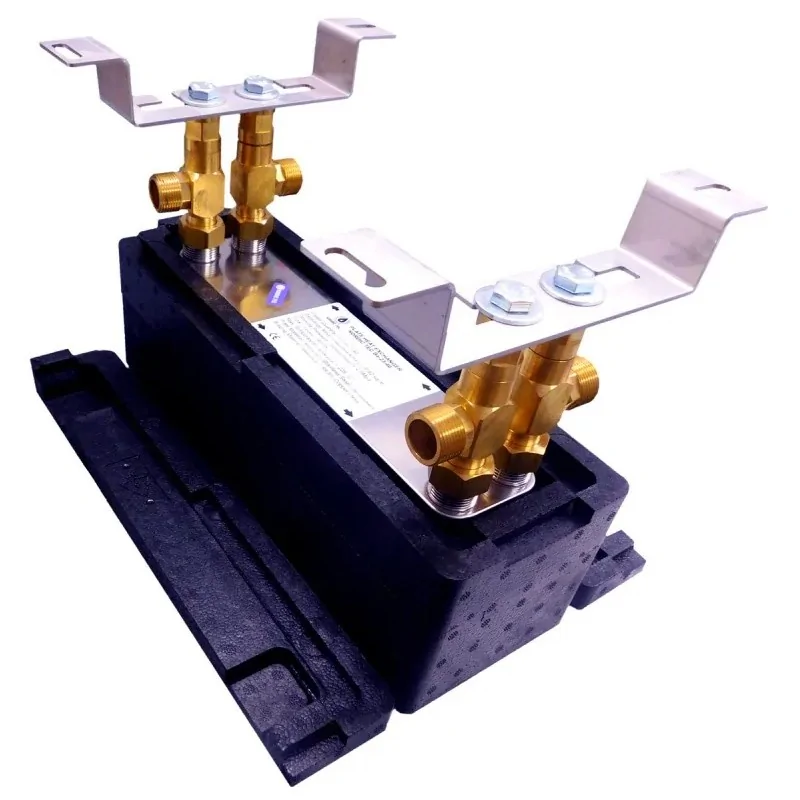

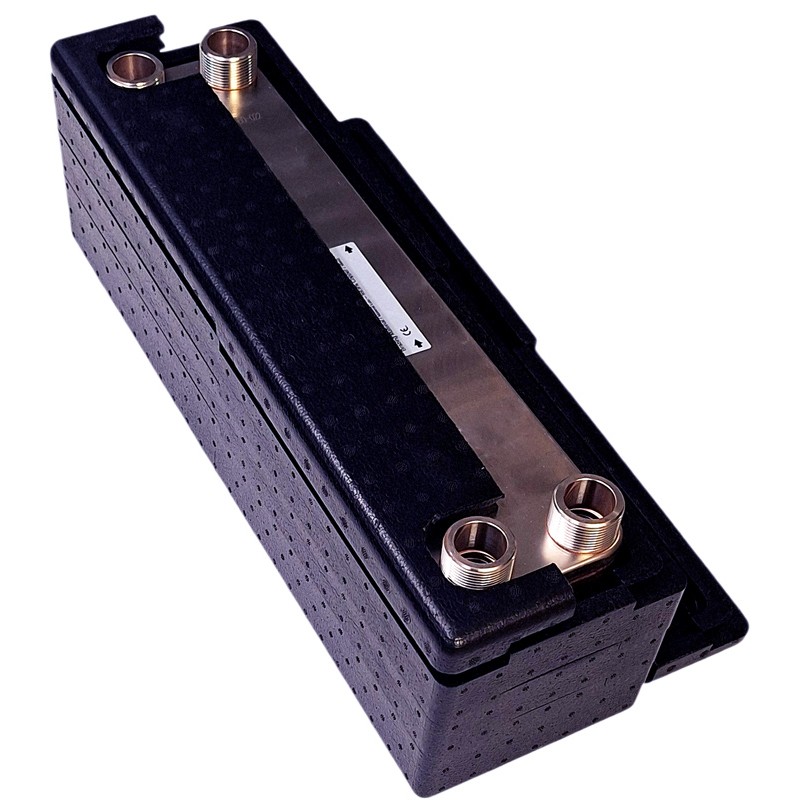

- con isolamento termico, ossia con l'isolamento termico IZ-Ba-60-50 realizzato in schiuma di polipropilene,

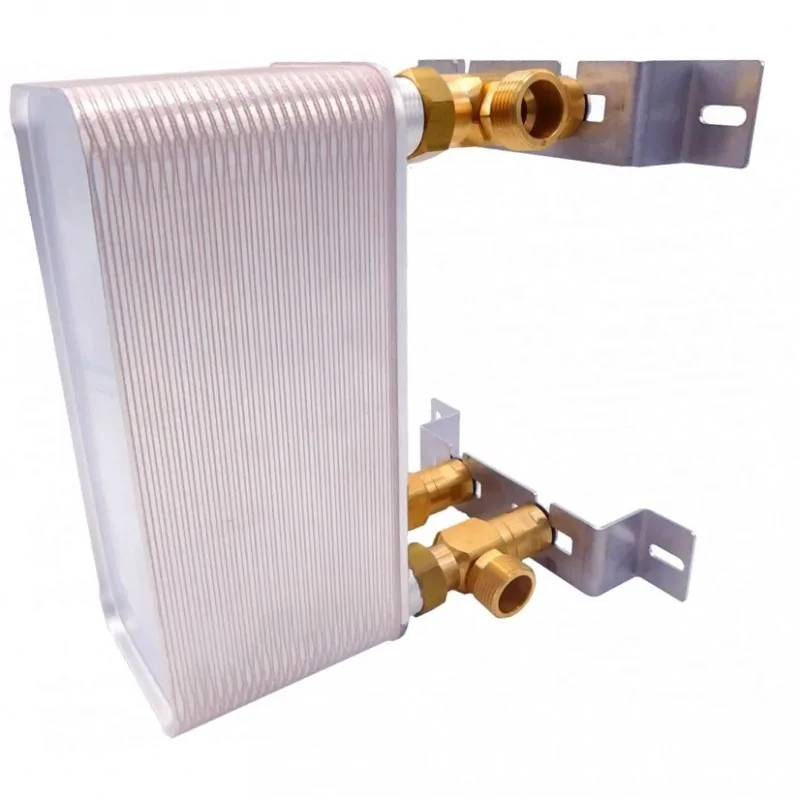

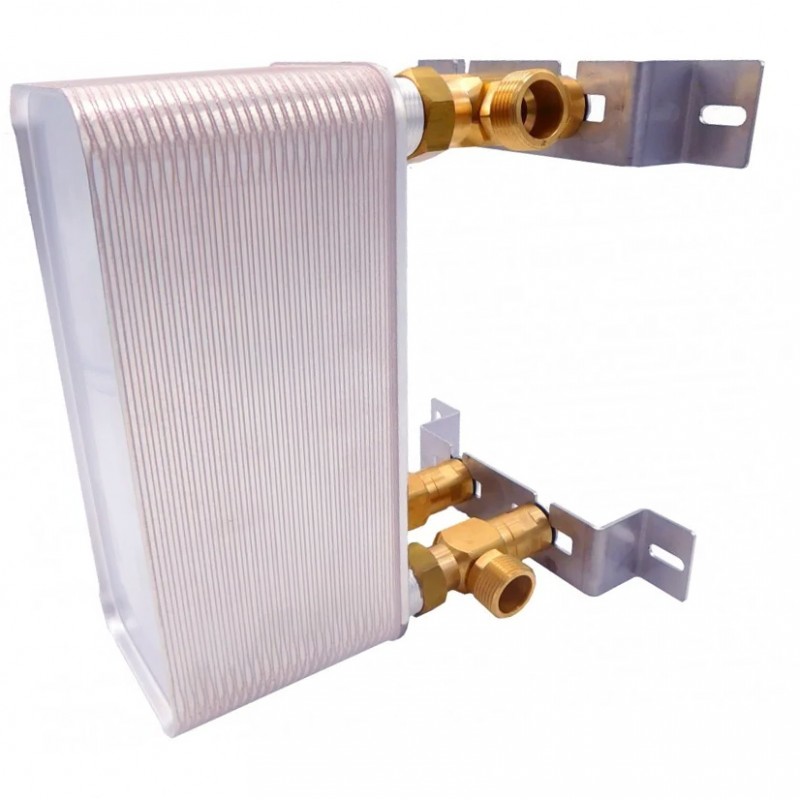

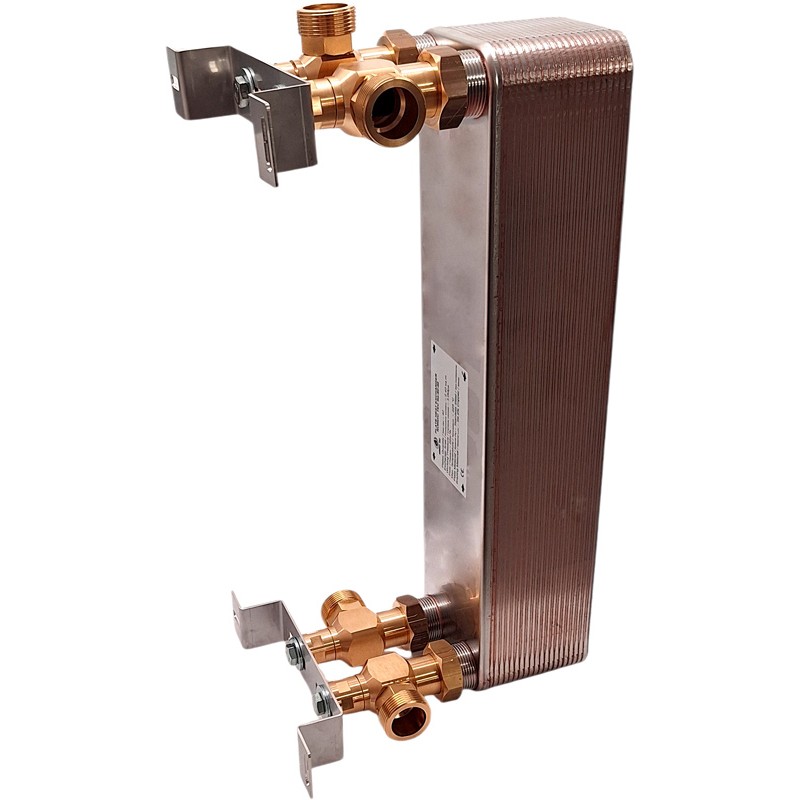

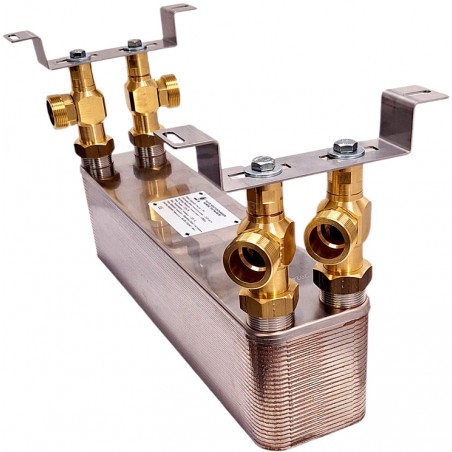

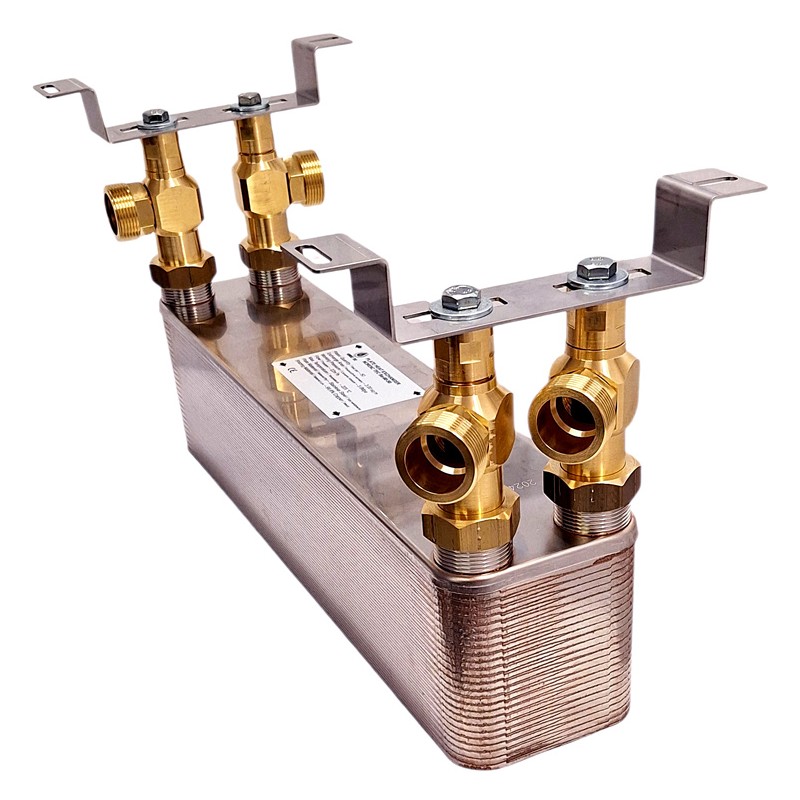

- con un supporto per il montaggio a parete degli scambiatori a piastre 5/4", progettato per modelli con attacchi da 5/4 pollici e adatto al peso dello scambiatore insieme ai fluidi che lo attraversano,
- con valvole a sfera di intercettazione della stessa dimensione della filettatura dello scambiatore, ovvero 1 1/4".
L'unità può essere acquistata come kit completo (il menu per la scelta degli accessori si trova appena sopra il prezzo dello scambiatore) o separatamente, se necessario.
Scambiatore a piastre per pompa di calore - Ba-60-50
Lo scambiatore a piastre per pompa di calore viene utilizzato per separare il circuito della pompa di calore (spesso riempito con glicole) dall'impianto di riscaldamento. Da una prospettiva, parliamo di separare la pompa di calore mediante uno scambiatore di calore, poiché con questo tipo di soluzione si creano effettivamente due circuiti separati: il circuito con glicole (o acqua) della pompa di calore è separato dal circuito dell'impianto di riscaldamento (o dell'acqua calda sanitaria).
D'altra parte, lo scambiatore a piastre per pompa di calore non solo separa, ma collega entrambi i circuiti. È all'interno dello scambiatore che avviene lo scambio di temperatura tra i fluidi: il fluido caldo proveniente dalla pompa di calore trasferisce la sua energia termica al fluido del circuito di riscaldamento o dell'acqua sanitaria, che viene poi distribuito al sistema di riscaldamento a pavimento, ai radiatori e al serbatoio dell'acqua calda. Questo scambiatore è quindi un elemento essenziale in tali configurazioni.
Quando ci riferiamo a uno scambiatore a piastre per pompa di calore, intendiamo un dispositivo con la funzione sopra descritta. Non si tratta di uno scambiatore freon/acqua o freon/glicole, che è un elemento integrato della pompa di calore fornito dal produttore. Sebbene abbia lo stesso nome, la sua funzione nel processo è leggermente diversa, anche se si basa anch'essa sullo scambio di calore.
Scambiatore di calore a 50 piastre Ba-60-50 - Collegamento di pompe di calore monoblocco
Il modello Ba-60-50 è una soluzione che consente il collegamento di pompe di calore di alta potenza nominale agli impianti di riscaldamento. Se si tratta di sistemi ad alta temperatura, basati su radiatori, in cui la temperatura di mandata generata dalla pompa di calore raggiunge circa 50°C, è possibile collegare pompe di calore con una potenza compresa tra 16 e 20 kW. Nel caso di alimentazioni a temperature estremamente basse (30-35°C), si possono gestire pompe di calore con una potenza intorno ai 10 kW.
Pompa di calore glicole/acqua e scambiatore a piastre | Ba-60-50
Le pompe di calore glicole/acqua sono solitamente pompe monoblocco, in cui il produttore richiede l'uso di glicole, o meglio di una miscela glicole-acqua, per motivi di sicurezza. Spesso questa specifica è un requisito, il che significa che se non riempiamo il circuito della pompa di calore con la miscela glicole-acqua, potremmo perdere la garanzia. La miscela glicole-acqua è un fluido antigelo e serve a proteggere l'impianto da eventuali congelamenti in caso di interruzione dell'alimentazione elettrica, che impedirebbe il processo di sbrinamento.
In questo caso, si presenta il dilemma di collegare la pompa di calore all'impianto di riscaldamento. Un collegamento diretto comporterebbe la necessità di riempire l'intero sistema con la miscela glicole-acqua, il che significa avere questo fluido nei circuiti del riscaldamento a pavimento o nei radiatori. Non è consigliabile, non solo per l'alto costo del fluido, ma soprattutto per le sue peggiori proprietà di trasferimento del calore rispetto all'acqua. In tali situazioni, si utilizza uno scambiatore a piastre per la pompa di calore per suddividere il sistema in due circuiti separati, riempiendo il circuito di riscaldamento con acqua. Può essere lo scambiatore a piastre Ba-60-50 o uno dei modelli più piccoli, scelto in base alla potenza nominale della pompa di calore e alla temperatura di mandata prevista.
Se stai cercando uno scambiatore simile, ma certificato per lavorare con fluidi gassosi (ad alta pressione), consulta:
- ✅ Scambiatore di calore per refrigeranti Nordic Tec Ba-68-50 45 bar – condensatore per pompe di calore da 22-35 kW.
Scambiatore a piastre da 100 kW - caldaia da 100 kW o anche 120 kW
Il modello Nordic Tec Ba-60-50 con 50 piastre ha una potenza nominale fino a 200 kW a temperature di mandata elevate. Tuttavia, questo scambiatore a piastre è classificato come scambiatore da 100 kW con parametri corrispondenti alle temperature di mandata delle caldaie tradizionali. È quindi ideale per separare i circuiti chiusi delle caldaie a gas da 100 kW, con mandata inferiore a 50°C per mantenere la condensazione.
Tenendo presente che molte caldaie lavorano anche a temperature più alte, ad esempio tra 50 e 60°C, il modello Ba-60-50 è uno scambiatore a piastre adatto anche per caldaie da 120 kW, in particolare per caldaie a pellet, carbone o altri combustibili solidi.
