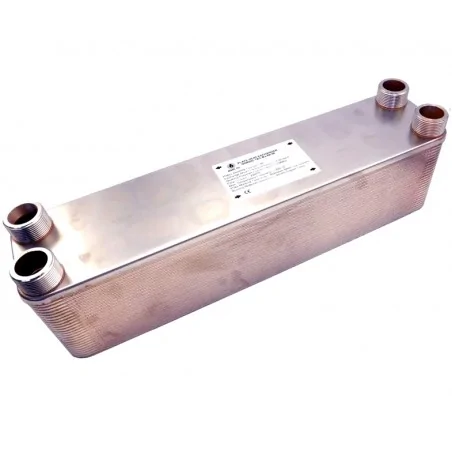

Scambiatori di calore a piastre Ba-60-40 1 1/4" 440kW

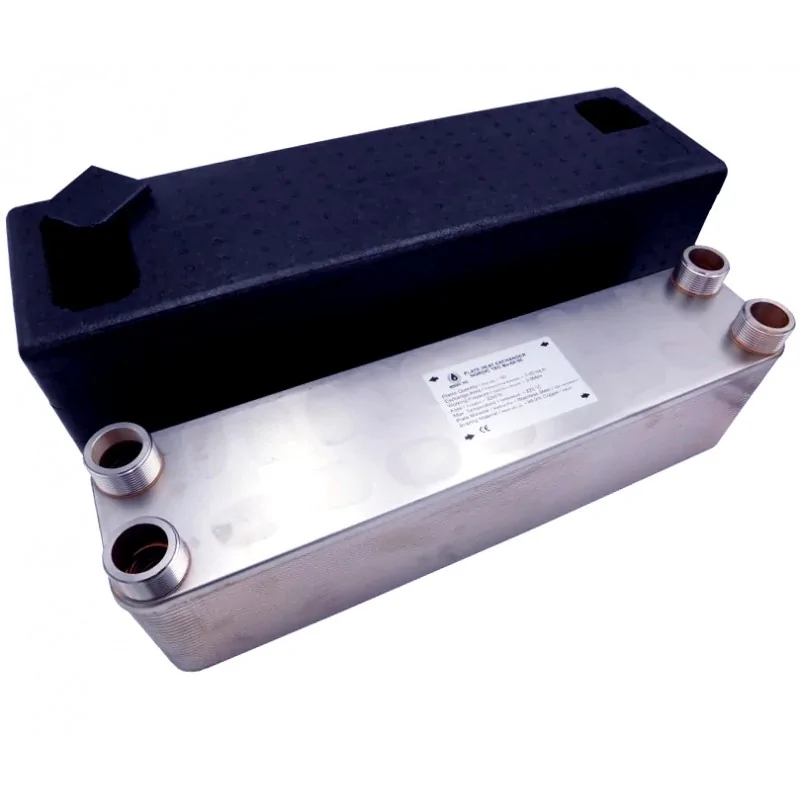

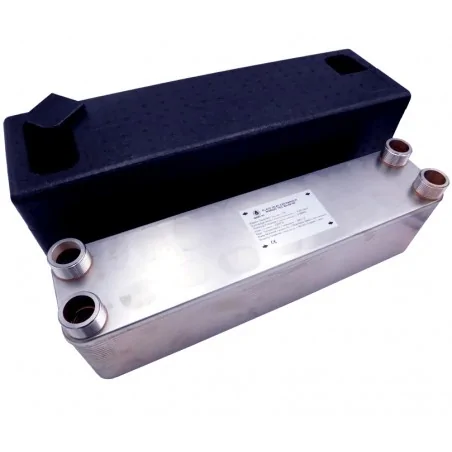

Scambiatori di calore pompe di calore Ba-60-40 Nordic con isolante

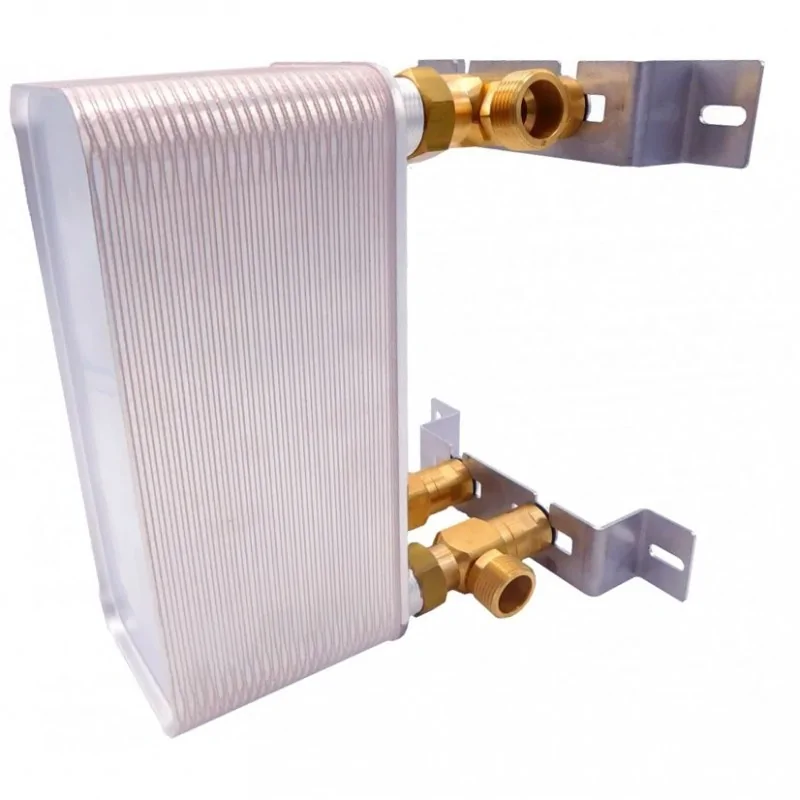

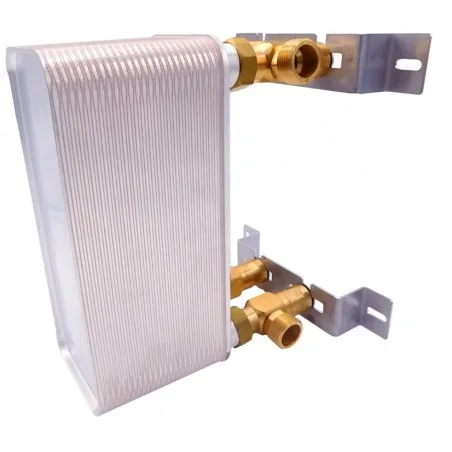

Scambiatori di calore a piastre Ba-60-40 1 1/4" 440kW fissaggio

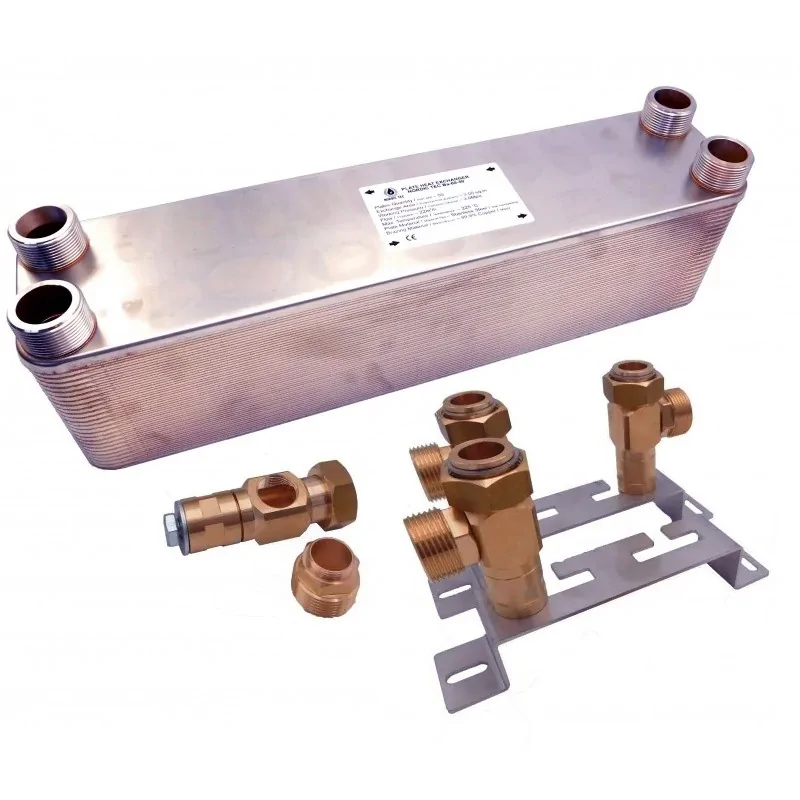

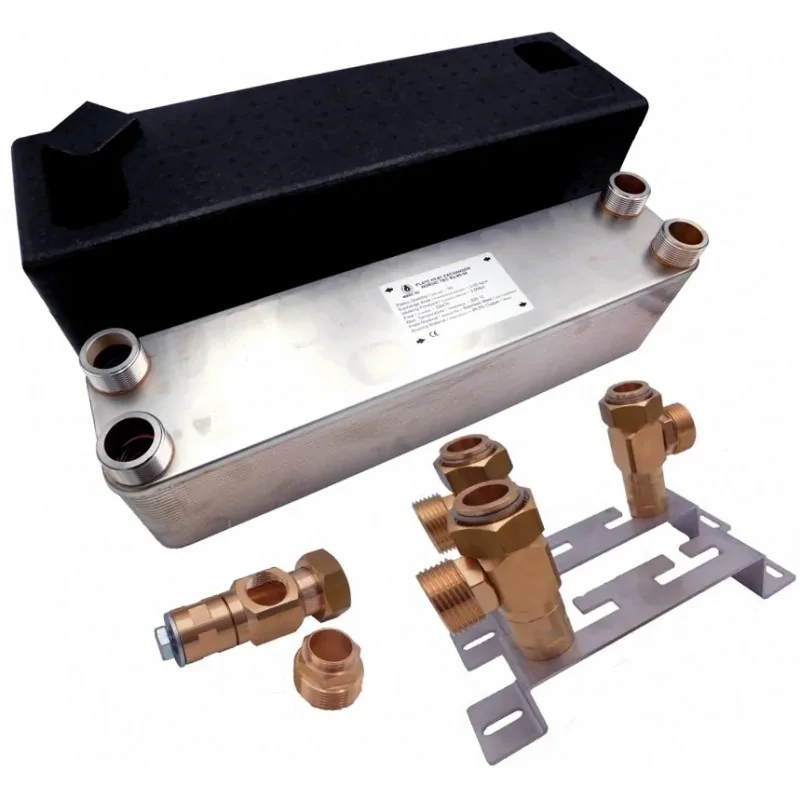

Scambiatori di calore a piastre Ba-60-40 1 1/4" con fissaggio e isolamento

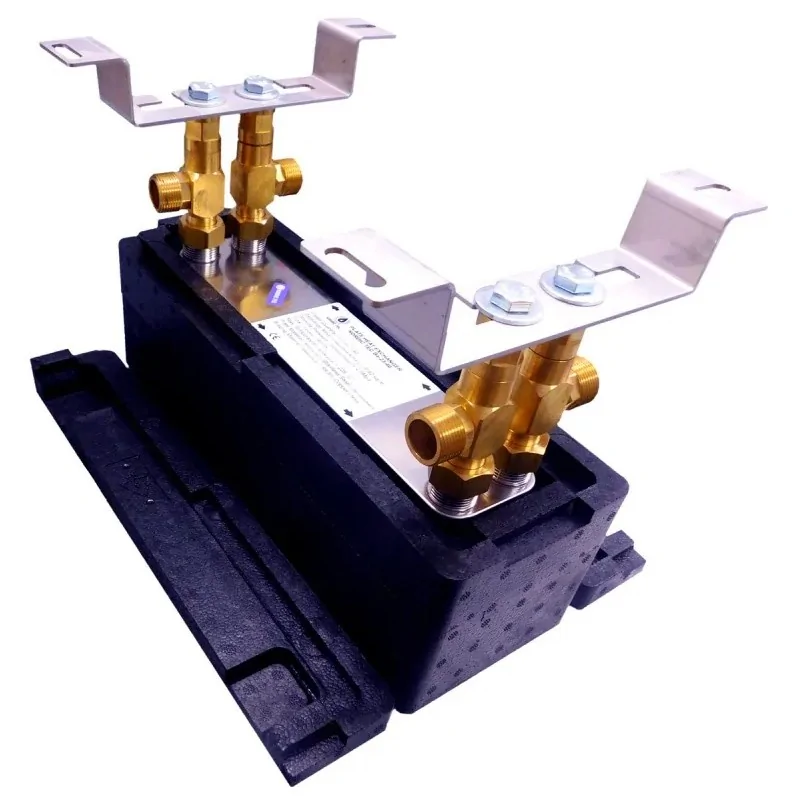

Scambiatori a piastre Ba-60-40 1 1/4" con fissaggio e isolamento per pompa monoblocco
fissaggio per scambiatore Ba-60-40 per pompe di calore
Scambiatori di calore a piastre Ba-60-40 1 1/4" 440kW
Scambiatori di calore pompe di calore Ba-60-40 Nordic con isolante
Scambiatori di calore a piastre Ba-60-40 1 1/4" 440kW fissaggio
Scambiatori di calore a piastre Ba-60-40 1 1/4" con fissaggio e isolamento
Scambiatori a piastre Ba-60-40 1 1/4" con fissaggio e isolamento per pompa monoblocco
fissaggio per scambiatore Ba-60-40 per pompe di calore

Scambiatori di calore a piastre Ba-60-40 1 1/4" 440kW

Scambiatore di calore a piastre riscaldamento e raffreddamento NT Ba-60-40 5/4"

  • 40 piastre INOX
  • Attacchi: 1 1/4" BSP / DN32
  • Superficie di scambio termico: 2,40 m²
  • Potenza nominale: 440 kW (parametro alto)

Campo di applicazione principale dello scambiatore di calore: pompe di calore (acqua/glicole), impianti di riscaldamento di grandi dimensioni, tecnologia del freddo (liquido-liquido)

Scambiatore di calore a piastre per riscaldamento con attacco da 5/4" e una lunghezza delle piastre di 526 mm. Il dispositivo è dotato di 40 piastre e una potenza nominale di 440 kW (parametri elevati). Può essere utilizzato con quasi tutte le fonti di calore, come ad esempio caldaie di grandi dimensioni o set di caldaie, ma viene utilizzato più frequentemente come scambiatore di calore a piastre per pompe di calore monoblocco. Si tratta di uno scambiatore di calore liquido-liquido, progettato per il collegamento di pompe di calore in un circuito acqua-glicole, in particolare per unità che richiedono un'elevata portata d'acqua e basse perdite di carico (garantite dagli attacchi da 5/4").

✅ Consegna rapida e gratuita dello scambiatore a piastre in Italia

Riferimento: IT-Scambiatore-Ba-60-40
Condizione
Opzioni di equipaggiamento dello scambiatore.
  • Solo lo scambiatore (senza accessori)
  • con Isolamento Termico
  • con Supporto a parete e raccordi
  • FULL-SET (con Isolamento e Supporto)
Disponibile
369,99 €
Tasse incluse



Lo scambiatore di calore a piastre per pompe di calore o altre applicazioni di riscaldamento e raffreddamento - Ba-60-40

Lo scambiatore di calore per pompe di calore, Nordic Tec Ba-60-40, con attacchi da 5/4" e 40 piastre

Lo scambiatore di calore a piastre per pompe di calore o altre applicazioni di riscaldamento e raffreddamento ba-60-40

Dati tecnici - Scambiatore di calore a piastre 1 1/4" Ba-60-40:

  • Materiale delle piastre: acciaio inox L316
  • Materiale della brasatura: rame (99,99%)
  • Spessore di ogni piastra: 0,40 mm
  • Intervallo di temperatura: -185 gradi fino a +230 gradi Celsius
  • Portata: 22 m³/h
  • Pressione di esercizio: 30 bar (testato a 45-60 bar)

Il Ba-60-40 è uno scambiatore di calore progettato per il trasferimento di energia termica tra fluidi. Non deve essere utilizzato con fluidi ad alta pressione (superiore a 30 bar) come freon o gas, che possono provocare picchi di pressione improvvisi o funzionare a pressioni superiori a 30 bar. Se stai cercando uno scambiatore di calore a piastre per refrigeranti, da utilizzare come condensatore per pompe di calore e sei interessato a un modello simile a questo, consulta i modelli Ba-68-32-F o Ba-68-40-F.

  • Diametro degli attacchi: 1 1/4 pollici  | DN32

Superficie di scambio termico - della serie di scambiatori a piastre Ba-60 - e dell'unità Ba-60-40 -  2,40 m²

Superficie di scambio termico - scambiatori di calore per pompe di calore Ba-60-40 con attacchi da 5/4"

La superficie di scambio termico è il fattore più importante e l’unico criterio oggettivo che determina l’efficienza di uno scambiatore di calore. Il modello sopra descritto è dotato di 40 piastre in acciaio, ciascuna con una superficie di 0,60 m². Complessivamente formano una superficie totale di 2,40 m². Questa superficie consente il collegamento con numerosi modelli di pompe di calore, in particolare quando è necessario connetterle a impianti di riscaldamento centrale (ad esempio, in un circuito glicole/acqua o acqua/acqua). Se hai bisogno di uno scambiatore con una superficie maggiore, nella figura sopra troverai altri modelli della serie Ba-60, anch’essi disponibili nel nostro negozio.

Superficie di scambio termico dello scambiatore Nordic Tec Ba-60-40 - correlazione con le sue prestazioni

Ogni dispositivo di riscaldamento, sia che si tratti di una pompa di calore o di una caldaia di qualsiasi tipo, per poter funzionare correttamente in un sistema con uno scambiatore di calore, deve essere supportato da una superficie sufficiente delle piastre dello scambiatore stesso. Naturalmente, questo è un approccio semplificato, poiché non entriamo nei dettagli relativi ai coefficienti di scambio termico e ai calcoli precisi per ottenere una resa specifica. Tuttavia, uno scambiatore di calore con una superficie di 2,4 m² è già sufficientemente grande per essere utilizzato in alcuni impianti con pompe di calore, ma è sempre necessario effettuare una selezione accurata dello scambiatore.

Applicazioni più comuni:

  • impianti di riscaldamento centralizzato - scambiatore utilizzato per collegare sistemi a circuito aperto e chiuso, in combinazione con varie caldaie o altre fonti di calore
  • scambiatore di calore per grandi impianti di pannelli solari / collettori a glicole (unità di dimensioni maggiori) - si tratta di grandi sistemi costituiti da un numero elevato di collettori
  • pompe di calore - collegamento a sistemi che richiedono la separazione dalla parte principale dell’impianto, ad esempio come scambiatore per pompe di calore a glicole
  • industria della birra - raffreddamento del mosto in grandi impianti e birrifici commerciali di dimensioni più piccole
  • refrigerazione industriale

Dimensioni:

Dimensioni - Scambiatore di calore Ba-60-30

(A) - 526 mm
(B) - 124 mm
 (C) - 478 mm
 (D) - 78 mm
(F)  - 105 mm

____________

Collegamento della pompa di calore all’impianto di riscaldamento centralizzato tramite lo scambiatore di calore a 40 piastre Ba-60-40

Il suddetto scambiatore di calore Ba-60-40 viene spesso utilizzato per collegare una pompa di calore funzionante con glicole a un impianto di riscaldamento centralizzato (che funziona con acqua). Il modello a 40 piastre è particolarmente adatto a questo scopo grazie alla sua superficie di scambio termico relativamente ampia, pari a 2,40 m². In pratica, può gestire pompe di calore da 10 a 20 kW, a seconda della temperatura di mandata fornita dalla pompa di calore. È importante ricordare che gli impianti di riscaldamento in cui la pompa di calore lavora a temperature estremamente basse (ad esempio, sistemi di riscaldamento a pavimento) richiedono uno scambiatore di calore più grande rispetto agli impianti alimentati ad alta temperatura (come quelli con radiatori).

Scambiatore di calore a piastre per il riscaldamento di capannoni industriali o magazzini | Ba-60-40

Lo scambiatore di calore a piastre Ba-60-40 soddisfa tutti i requisiti per gestire grandi capannoni industriali o magazzini. Può essere utilizzato come scambiatore di calore per aerotermi ad aria, ad esempio di tipo Volcano alimentati con un’altra fonte di calore, oppure con radiatori tradizionali. Lo scambiatore è adatto all’utilizzo in ambienti industriali anche perché funziona bene con il glicole, che è spesso necessario in questo tipo di impianti.

Con una superficie totale di 2,4 m², può gestire aerotermi ad aria – anche alimentati a glicole – con una potenza fino a 90 kW. Per quanto riguarda le caldaie di riscaldamento tradizionale, la loro potenza massima è simile e, a seconda dei parametri, può arrivare fino a 80-90 kW e, negli impianti moderni, anche fino a 100 kW. Un vantaggio molto importante della serie di scambiatori Ba-60, e del modello Ba-60-40 in particolare, è la ridotta perdita di pressione, che gioca un ruolo cruciale nel riscaldamento di strutture come i capannoni industriali e i magazzini.
