Scambiatore di calore per pompe di calore e caldaie - NT Ba-60-30

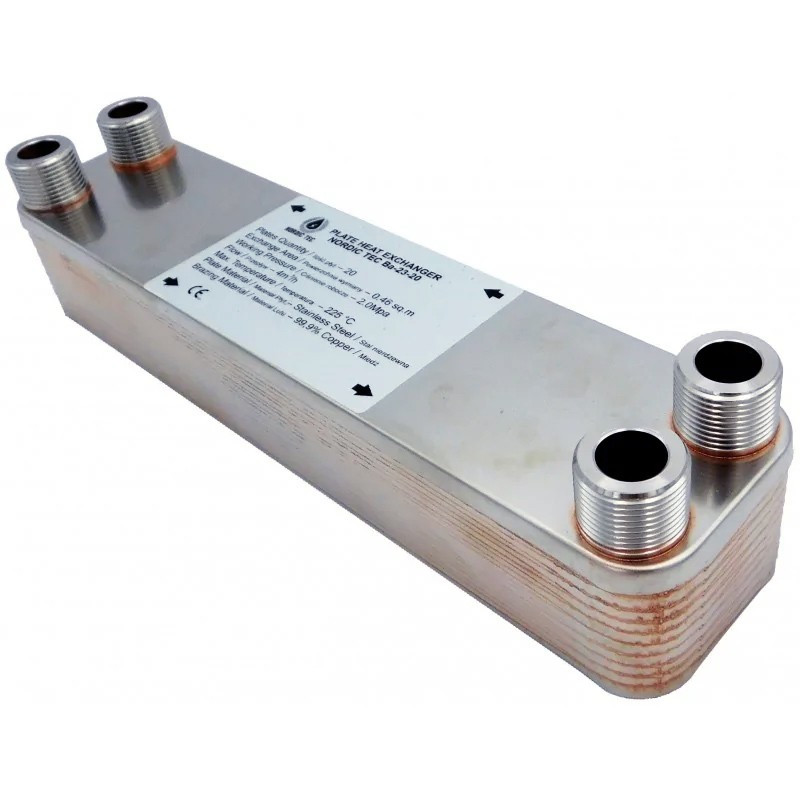

Scambiatore di calore per pompe di calore Nordic Tec Ba-60-30
4x 1 1/4", 30 piastre

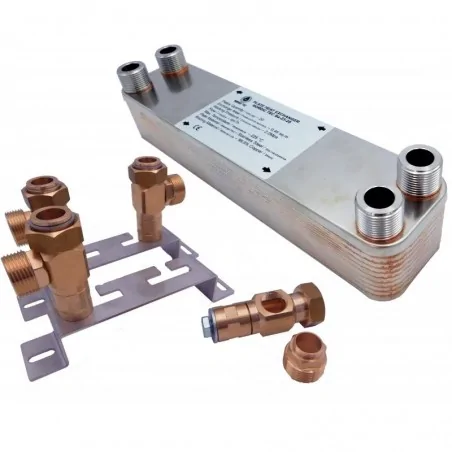

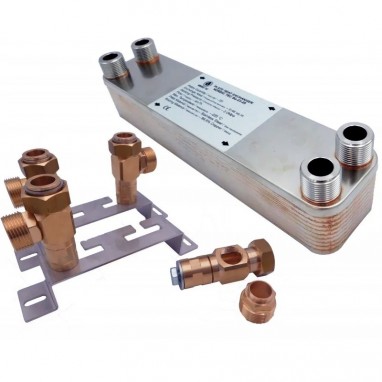

L'immagine mostra uno scambiatore di calore per pompe di calore e caldaie di grandi dimensioni - Ba-60-30 con tutti gli accessori. Ricordiamo che gli accessori per gli scambiatori, come l'isolamento e il supporto di montaggio, sono opzionali.
Dati tecnici - Scambiatore di calore a piastre 1 1/4" Ba-60-30:
- Materiale delle piastre: acciaio inox L316
- Materiale della brasatura: rame (99,99%)
- Spessore di ogni piastra: 0,4 mm
- Intervallo di temperatura: -185 gradi fino a +230 gradi Celsius
- Portata: 22 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
- Diametro degli attacchi: 1 1/4 pollici | DN32
Superficie di scambio termico - Scambiatore a piastre Nordic Tec Ba-60-30: 1,80 m²
Il grafico sopra mostra la superficie di scambio termico dello scambiatore Ba-60-30 e la confronta con altri dispositivi della stessa serie con un diverso numero di piastre. Il grafico consente di comprendere la relazione tra il numero di piastre e la superficie totale di scambio termico. Una singola piastra dello scambiatore ha una superficie di 0,060 m². Moltiplicando questo valore per il numero di piastre si ottiene la superficie totale: per lo scambiatore Ba-60-30 sarà pari a 1,80 m². Se hai bisogno di una superficie maggiore, sul grafico puoi trovare scambiatori più grandi della serie Ba-60, anch'essi disponibili nella nostra offerta. Di seguito puoi leggere come la superficie di 1,80 m² si traduce in applicazioni pratiche dello scambiatore di calore.
Applicazioni dello scambiatore di calore Ba-60-30 1 1/4
- L’applicazione più comune per questo scambiatore, riscontrata nei nostri casi, è il collegamento di pompe di calore monoblocco (più raramente anche split) con una potenza compresa tra 10 kW e 14 kW (a seconda delle temperature di esercizio previste del sistema) agli impianti di riscaldamento centralizzato in case o edifici commerciali, utilizzando acqua o glicole. Per questo motivo, le connessioni sono più ampie rispetto a quelle standard e hanno una dimensione di 1 1/4".
- L'apparecchio è adatto anche per il collegamento di caldaie di diverso tipo, spesso in cascata negli impianti di riscaldamento centralizzato, di solito per caldaie di circa 60 kW, talvolta anche leggermente più grandi.
- Raffreddamento passivo di edifici residenziali tramite pompe di calore, sistemi a glicole.
- Utilizzo come scambiatore in applicazioni industriali con diversi fluidi, inclusi oli.
- o scambiatore a 30 piastre è adatto a gestire unità più grandi di pannelli solari (glicole) in impianti industriali.
- Collegamento di edifici industriali con impianti di riscaldamento di superficie fino a diverse centinaia di metri quadrati (aziende di riscaldamento locali, municipali).
- Grandi centrali termiche industriali da 60 kW a 80 kW collegate tramite scambiatori di piastre alle altre parti del sistema, ad esempio in edifici plurifamiliari.
Dimensioni:
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 80 mm
____________
Scambiatori di calore Nordic Tec Ba-60 per l’uso con pompe di calore
Gli scambiatori di questa serie sono stati sviluppati come risposta alla tendenza classica nella produzione di scambiatori di calore a piastre, dove spesso appare una piastra con dimensioni di 526 mm x 124 mm. Questa misura è considerata uno dei formati classici ed è presente in molte marche. Serie con dimensioni simili esistono anche presso altri produttori, con differenze che possono essere di pochi millimetri. Grazie a ciò, la serie Ba-60 raggiunge parametri molto simili a quelli di altri produttori, come le serie Secespol LB60 o SWEP B25T (naturalmente con lo stesso numero di piastre).

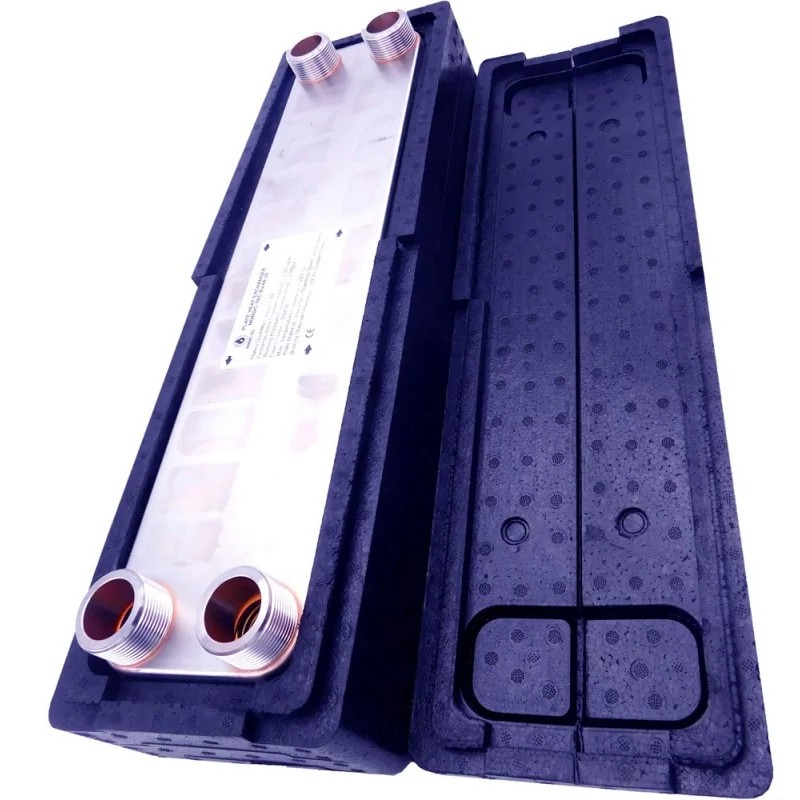

Per gli scambiatori Ba-60 offriamo anche l'isolamento termico come opzione. Questo articolo riguarda il modello Ba-60-30, ossia la versione a 30 piastre, con connessioni DN32 (1 1/4").
Scambiatore di calore per pompe monoblocco da 12 kW - 14 kW con glicole
Se stai cercando uno scambiatore per una pompa monoblocco tra 10 kW e 14 kW – per un sistema che funziona con glicole, il modello Ba-60-30 è molto adatto a questo intervallo. Si tratta infatti di uno scambiatore di calore totalmente resistente al glicole, il che lo rende perfetto per i sistemi di pompe di calore monoblocco che operano con questo fluido.
Le pompe di calore monoblocco da 12 -14 kW, quando funzionano con glicole, richiedono una superficie di scambio termico di circa 1,8 m², supponendo che si tratti di un sistema ad alta temperatura (per le pompe di calore), ovvero che funzioni in un range di 50-55 gradi. Questo è il modello classico di alimentazione per le abitazioni unifamiliari, dove la maggior parte del riscaldamento si basa sui radiatori (che richiedono una temperatura di alimentazione di questo tipo – nella stragrande maggioranza dei casi). Lo scambiatore Ba-60-30 ha esattamente una superficie di 1,8 m². Può gestire anche potenze leggermente superiori, se il sistema funziona con acqua anziché con fluido antigelo (che riduce leggermente il trasferimento di calore).
La selezione dello scambiatore a piastre cambia se parliamo di una pompa di calore per un sistema a bassa temperatura – ad esempio, per una casa con riscaldamento a pavimento, dove tutto il calore viene distribuito direttamente ai collettori del pavimento radiante. Il costo operativo di un sistema del genere è generalmente inferiore e il consumo di energia della pompa di calore è minore, ma a basse temperature di alimentazione, nell’ordine di 30-35°C, è necessaria una superficie molto più ampia per gestire lo stesso modello di pompa di calore (anche il doppio della superficie può essere richiesto). In questo caso, uno scambiatore con superficie di 1,8 m² può gestire pompe di calore con potenze comprese tra 6 kW e 8 kW.
BLOG ✅☑️ : Quale scambiatore a piastre per pompa di calore?
Quali caratteristiche strutturali rendono gli scambiatori Ba-60-30 adatti alle pompe di calore?
Gli scambiatori della serie Ba-60, inclusi i modelli a 30 piastre Ba-60-30, sono progettati principalmente per l’uso con pompe di calore e possiedono diversi vantaggi in questo senso:
- Piastra dello scambiatore progettata appositamente: grazie alla forma allungata, l'intera struttura crea una resistenza idraulica relativamente bassa per i flussi. Questo è molto importante per le pompe di calore, poiché garantisce un flusso senza ostacoli e contribuisce a ridurre l’usura delle pompe di circolazione.
- Connessione ampia: il modello Ba-60-30 dispone di connessioni ampie (relativamente alle dimensioni dello scambiatore) di 1 1/4", che contribuiscono a mantenere basse le perdite di pressione.
- Compatibilità con il glicole: può lavorare con glicole a diverse concentrazioni, anche più elevate, anche se, dato il nostro clima, non si consiglia di superare il 50% di glicole.

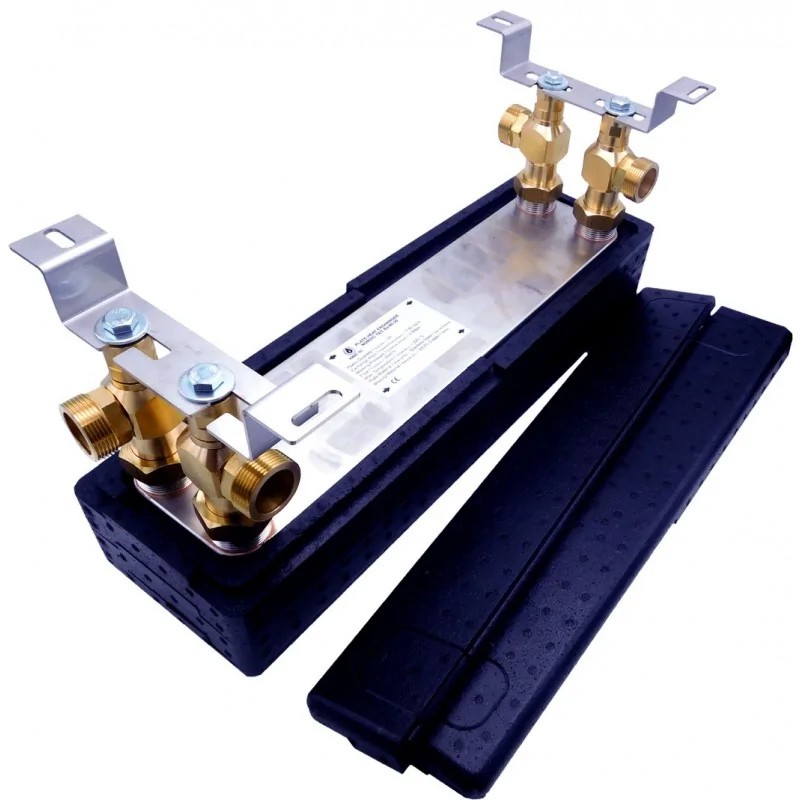

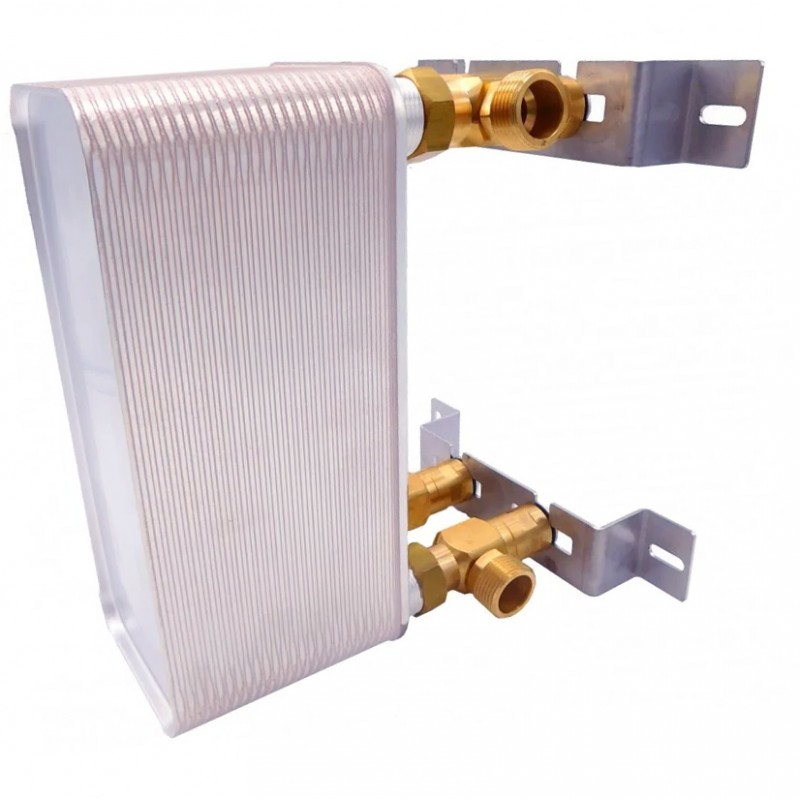

- Accessori disponibili: è possibile acquistare accessori come isolamento termico per ridurre le perdite di calore, set di montaggio a parete per scambiatori con connessioni filettate da 1 1/4" e valvole di intercettazione da installare prima degli scambiatori.
________________
Lo scambiatore di calore a piastre Ba-60-30 è pubblicizzato come un modello adatto alle pompe di calore – specificamente per l’uso sopra descritto, ossia il collegamento del sistema di riscaldamento degli edifici con il sistema a liquido-liquido.
Se cerchi un modello simile, ma certificato per l'uso con il fluido refrigerante delle pompe di calore, controlla il seguente modello:
Scambiatore di calore da 5/4" per caldaie da 60 kW
Lo scambiatore di calore Ba-60-30 con connessione da 5/4" è di fatto universale ed è molto spesso utilizzato con le caldaie per impianti di riscaldamento. Il limite massimo di potenza delle caldaie che è in grado di gestire a lungo termine è di 60 kW, e in alcuni casi fino a 70 kW. Le caldaie di queste dimensioni non dovrebbero essere gestite con modelli da 1 pollice, quindi lo scambiatore Ba-60-30 è dotato di una connessione DN32 5/4" (1 1/4").
In questo caso, lo scambiatore a 30 piastre serve come collegamento tra un sistema chiuso (a pressione, come gli impianti di riscaldamento) e un sistema aperto, in cui lavora la caldaia di vecchio tipo – può essere ad esempio una caldaia a carbone che richiede di operare in un sistema aperto.
Tuttavia, potrebbe anche trattarsi della situazione opposta – in cui lo scambiatore di calore gestisce una caldaia che opera in un sistema chiuso, a pressione – molte caldaie di nuova generazione lo richiedono – come le caldaie a gas / a condensazione. In tal caso, lo scambiatore trasferirà il calore a un impianto di riscaldamento che lavora in un sistema aperto. Questo è piuttosto comune quando, ad esempio, modernizziamo il riscaldamento in un edificio vecchio e aggiungiamo una caldaia moderna per impianti di riscaldamento a un sistema aperto. In entrambi i casi, questo modello è in grado di gestire agevolmente caldaie di circa 60 kW.
Va aggiunto che lo scambiatore di calore da 5/4" è particolarmente adatto per lavorare in sistemi aperti, poiché genera una resistenza idraulica significativamente inferiore rispetto ai modelli con connessione da 1 pollice. In molti casi, è addirittura possibile mantenere il funzionamento a gravità nonostante la presenza dello scambiatore.
