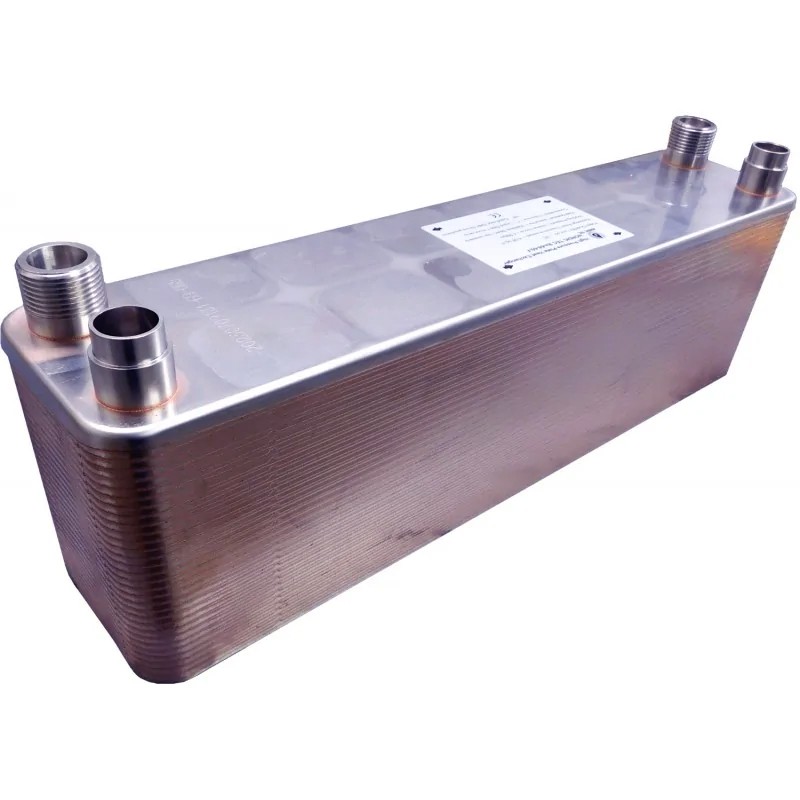

Scambiatore di calore freon-acqua per pompe di calore fino a 50 kW
Scambiatore di calore a 70 piastre, freon-acqua per pompe di calore o climatizzatori, anche per unità più grandi nell'intervallo 34 - 50 kW
Dettagli tecnici - Scambiatore di calore a freon per pompe di calore Ba-68-70-F:
- Materiale: Acciaio inox resistente agli acidi 316L, piastre realizzate con metodo a vuoto utilizzando rame
- Potenza termica nominale della pompa di calore / climatizzatore / unità frigorifera - 34 kW - 50 kW
Parametro: Lato freon R410a; Tskr = 40ºC,
Lato liquido: Acqua; T-IN= 32ºC; T-OUT = 37 ºC
Nel calcolo del parametro è stato utilizzato R410a, ma lo scambiatore è compatibile anche con altri refrigeranti in impianti fino a 45 bar. In pratica significa che può gestire quasi tutti i sistemi di questo tipo, sia che si tratti di R410a, R32, R407c, R134a o simili.
- Attacchi freon dello scambiatore: tubi con diametro ϕ 22 - 7/8" destinati alla saldatura di raccordi o tubi (attacco non filettato, vedere foto dell'attacco)
- Attacchi acqua o liquido: filettati 1" - DN 25
- Pressione di lavoro - massima ammissibile 45 bar
- Pressione di prova prima dell'immissione in commercio - > 60 bar
- Portata - 22 m3/h (22 000 l/h)
- Modalità di collegamento: scambiatore di calore a flussi incrociati
Verifica: ✅ Raccordi-adattatori SAE per saldatura ai tubi degli scambiatori Ba-68-F
Superficie di scambio termico tra freon e acqua - scambiatore di calore Nordic Tec Ba-68-70-F: 4,76 m²
Lo scambiatore freon-acqua Ba-68-70-F è attualmente il più grande scambiatore di calore per questa applicazione nel catalogo Nordic Tec. Dispone di una superficie di scambio termico di 4,76 m², che consente di gestire sistemi molto grandi di pompe di calore e unità frigorifere, con potenza fino a 50 kW secondo i parametri riportati nelle specifiche.
Scambiatori freon più piccoli indicati nel grafico - come Ba-68-40-F o Ba-68-60-F sono anch'essi disponibili nel nostro negozio.
Dimensioni - scambiatore freon-acqua Ba-68-70-F
Lunghezza (A) - 526 mm
Larghezza (B) - 119 mm
Spessore (F) - 174 mm
Distanza tra gli attacchi (C) - 470 mm
Distanza tra gli attacchi (D) - 63 mm
