Grande scambiatore di calore industriale a 170 piastre | Nordic Tec Ba-115-170
Grande scambiatore di calore industriale a 170 piastre con superficie di 19,55 m²

Lo scambiatore di calore a 170 piastre Nordic Tec Ba-115-170 - uno scambiatore saldato sottovuoto per sistemi industriali di riscaldamento e raffreddamento con ampia superficie di scambio termico e connessioni da 2 1/2". Non è uno scambiatore per abitazioni unifamiliari.

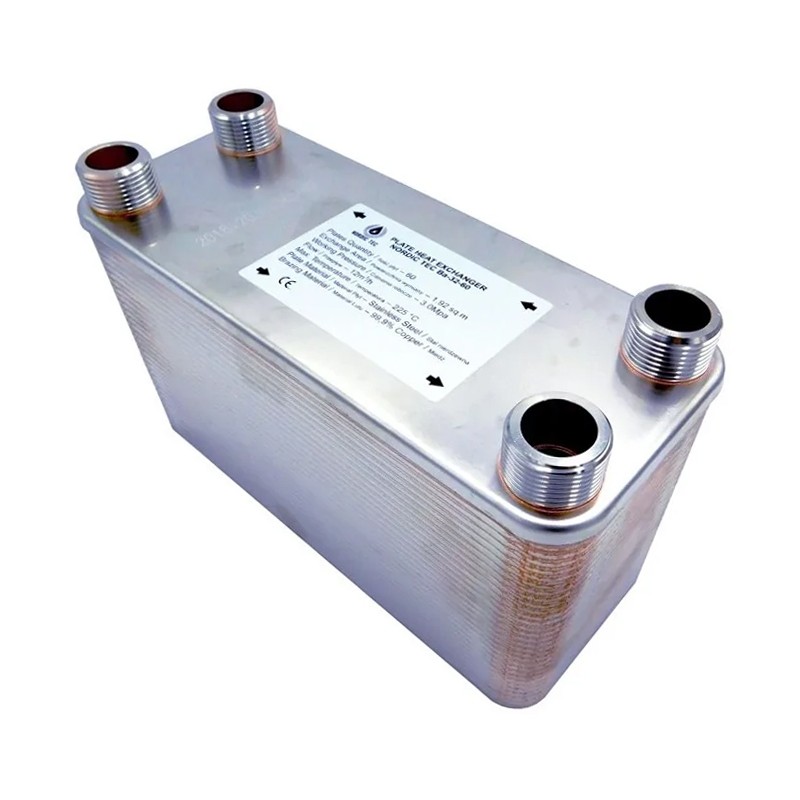

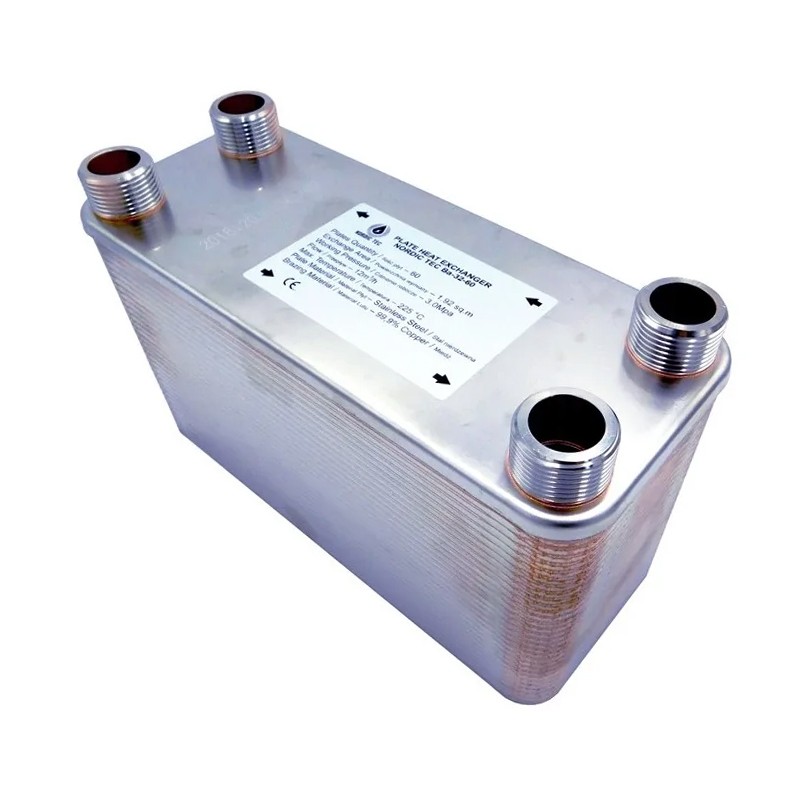

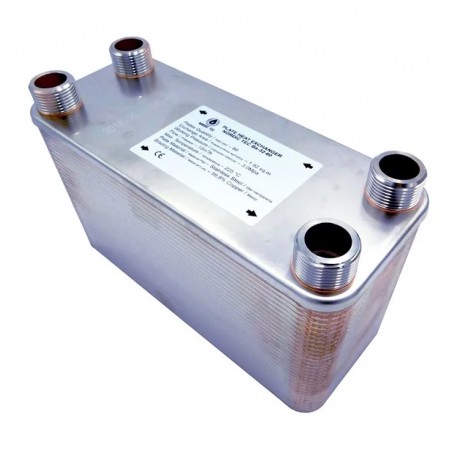

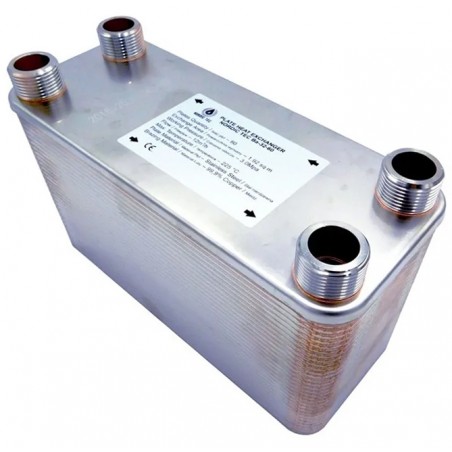

Il grande scambiatore di calore industriale Nordic Tec Ba-115-170 è una soluzione altamente efficiente e robusta per applicazioni che richiedono elevate prestazioni termiche. Dotato di 170 piastre in acciaio inossidabile (INOX 316L), garantisce un efficace trasferimento di calore anche con portate elevate e sotto carichi pesanti. I grandi diametri di connessione permettono di gestire portate elevate mantenendo perdite di carico relativamente basse. Questo modello è ideale per impianti industriali, sistemi di riscaldamento e raffreddamento e per l'uso con gruppi ad alta potenza. Grazie alla sua costruzione offre affidabilità, durata ed alta efficienza per lunghi periodi di esercizio. Per sicurezza, il prodotto viene fornito in una cassa su pallet (peso circa 100 kg).
Dati tecnici fondamentali dello scambiatore a 170 piastre
Materiale principale, tipo di acciaio
Dimensioni di connessione
Pressione operativa ammissibile
Pressione di prova nel sistema:
Temperatura massima di esercizio:
Portata nominale per canale:
Potenza nominale:
|
Acciaio inossidabile S316L, saldato con rame
2,5" / BSP DN65 EG (filettatura esterna)
< 30 bar (per fluidi liquidi)
45 - 60 bar
+ 230 °C
max. 45 m³/h | 45.000 l/h
6300 kW
|
Superficie di scambio - area attiva delle piastre dello scambiatore Ba-115-170 - 19,55 m²

La superficie di scambio, ovvero l'area delle piastre dello scambiatore Ba-115-170, misura quasi 20 m², per l'esattezza: 19,55 m². Una superficie di lavoro così ampia consente un trasferimento di calore estremamente efficace tra i fluidi, garantendo un'alta efficienza dell'intero sistema. L'area delle piastre è sostanzialmente l'unico parametro oggettivo che determina le prestazioni dello scambiatore - indipendentemente dalla temperatura dei fluidi o dalla portata. Il sistema appositamente progettato con 170 piastre corrugate garantisce condizioni di flusso ottimali (perdite di carico relativamente basse) e massimo utilizzo della superficie di scambio termico, rendendo il modello Ba-115-170 la soluzione ideale per applicazioni industriali e sistemi ad alte prestazioni. Da notare anche la corrugazione delle piastre interne, che crea un flusso turbolento aumentando così l'efficienza del trasferimento di calore.
Dimensioni dello scambiatore di calore Nordic Tec Ba-115-170

A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm
Lo scambiatore Ba-115-170 si basa sulla piastra Ba-115, che misura standard 535 x 253 mm, corrispondente a una superficie di 0,115 m² per piastra. Attualmente questa è la piastra più grande offerta dal marchio Nordic Tec. Il Ba-115-170 è tra i modelli più grandi del nostro catalogo.
