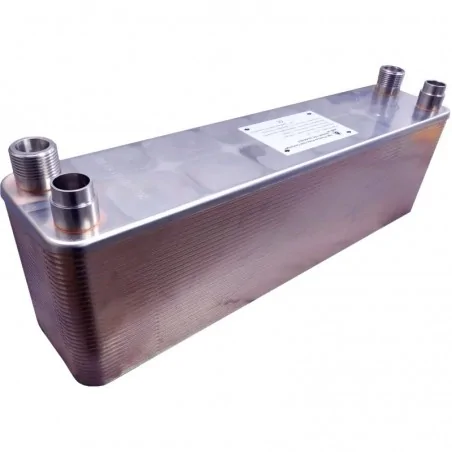

Scambiatore di calore Gas NORDIC TEC Ba-68-60-F 4,1m² 44 kW

Scambiatore di calore a piastre per refrigerante - pompe di calore fino a 44kW

Scambiatore di calore a piastre per refrigerante - 60 piastre
Lo scambiatore di calore a gas-acqua a 60 piastre è adatto per pompe di calore, climatizzatori e unità più grandi con una potenza compresa tra 30 e 44 kW.

✅☑️ Guarda: Nippli con adattatore a filettatura SAE per scambiatori a piastre gas-acqua | Catalogo NT

Dettagli tecnici - Scambiatore di calore gas-acqua 44 kW

• Materiale: acciaio INOX 316L, brasato sottovuoto con rame
• Capacità termica per pompa di calore / climatizzatore / impianto di refrigerazione: 30 kW - 44 kW


• ✅☑️ Parametri di scambio per 44 kW:
  - Lato refrigerante; R410a - Tkond = 40ºC
  - Lato liquido: acqua; T-IN = 32ºC; T-OUT = 37 ºC


• Connessioni per Freon / gas: ϕ22 - 7/8" (boccole brasate)
• Connessioni per il fluido tradizionale: 1" - DN 25
• Pressione operativa: fino a 45 bar
• Test di pressione prima della messa in funzione: > 60 bar
• Portata: 22 m³/h / 22 000 l/h
• Tipo di collegamento: Controflusso | Controcorrente



Superficie di scambio termico per lo scambiatore di gas Ba-68-60-F: 4,1 m²

Lo scambiatore Ba-68-60-F è il più grande scambiatore di calore per pompe di calore (in configurazione refrigerante-liquido) nel catalogo Nordic Tec. Questo modello a 60 piastre offre una superficie di scambio superiore a 4 m². È un parametro notevole, che consente l’uso di questo scambiatore per pompe di calore o unità / climatizzatori di dimensioni considerevoli, fino a 44 kW.

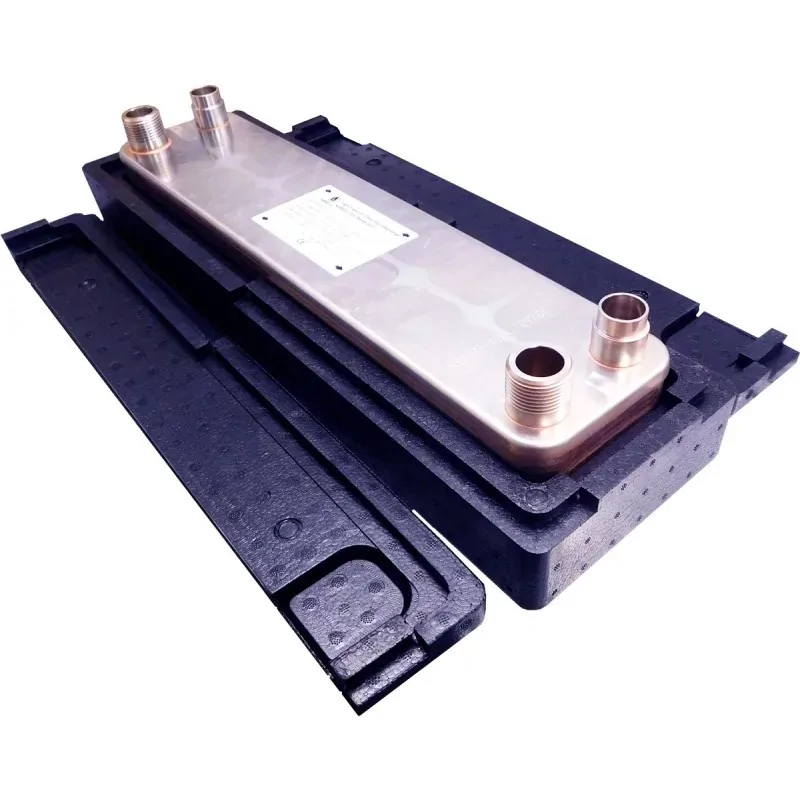

Lo scambiatore Ba-68-60-F è disponibile per l'acquisto nella versione base senza isolamento o nella versione avanzata con isolamento.

Dimensioni - scambiatore termico - Ba-68-60-F

(A) - 526 mm
(B) - 119 mm
(F) - 150 mm
(C) - 470 mm
(D) - 63 mm
