Il sifone a pavimento è uno degli elementi più importanti di ogni installazione di scarico montata in garage, lavanderia, locale caldaia, bagno o locale tecnico. Il suo compito non è soltanto quello di scaricare l’acqua, ma soprattutto di proteggere l’ambiente interno dal ritorno di cattivi odori provenienti dalla rete fognaria - cosa che vogliamo sempre evitare quando il drenaggio viene installato all’interno dell’edificio.
In pratica molti scarichi di tipo industriale, soprattutto se destinati al montaggio all’esterno o all’interno - non possiedono un sifone di fabbrica. In questo tipo di scarichi il sifone non viene montato di serie perché non si sa quale tipo di sifone funzionerà correttamente in una determinata applicazione.
Esistono diversi tipi di sifoni (ad es. sifone secco, sifone ad acqua, tipo serbatoio, a fisarmonica ecc.) e non tutti funzionano bene in ogni luogo. Ad es. un sifone ad acqua integrato nella griglia di scarico o nello scarico lineare non funzionerà in un garage classico (l’acqua evaporerà rapidamente e i cattivi odori dalla rete fognaria saranno percepibili), mentre anche il sifone secco richiede un flusso d’acqua relativamente elevato per aprirsi, per cui in garage, al di fuori delle situazioni in cui laviamo il pavimento con un tubo, di fatto potrebbe non funzionare.
✅ Questo significa un problema? Non necessariamente. Nella maggior parte dei casi è possibile realizzare efficacemente un sifone a pavimento autonomamente senza dover sostituire l’intero scarico. Non si tratta di bricolage - sono metodi utilizzati da anni nei lavori idraulici e fognari, collaudati, molto efficaci, e allo stesso tempo semplici ed economici.

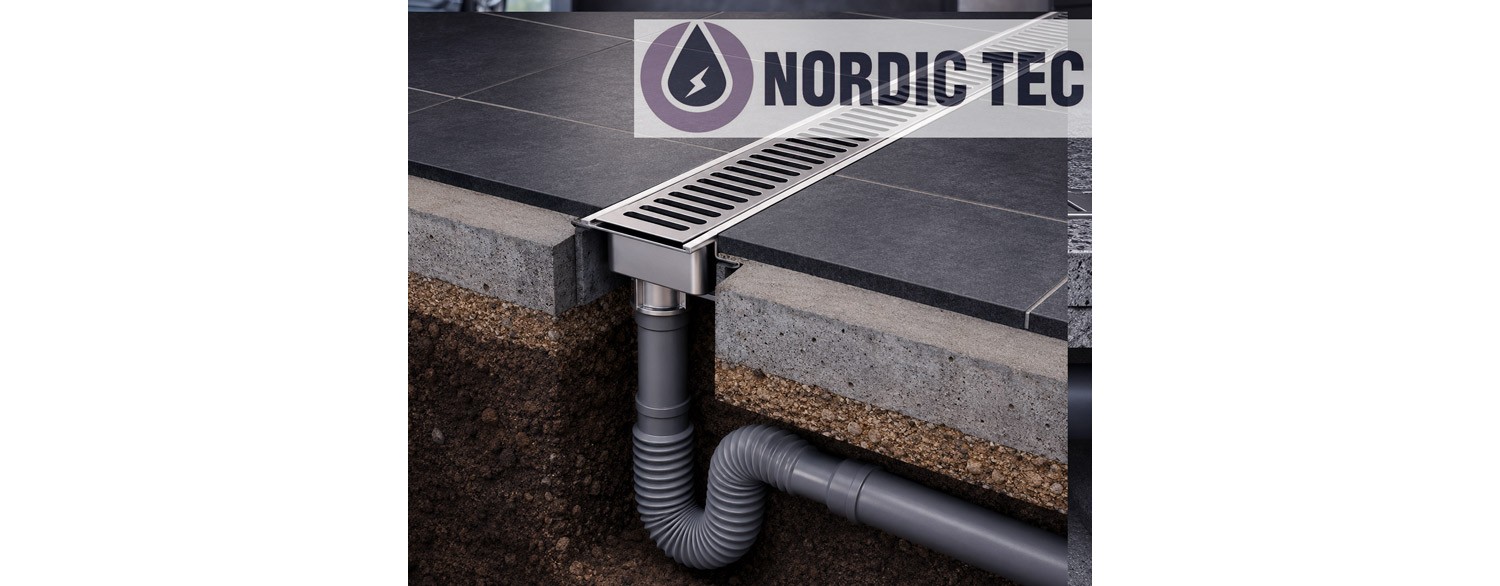

☑️✅ Parliamo della fase di montaggio - cioè quando stiamo appena installando il drenaggio lineare e lo colleghiamo alla rete fognaria.
Disponibile
Attualmente non disponibile
I cattivi odori compaiono quando tra l’impianto fognario e il locale non è presente una barriera d’acqua. Proprio questa funzione viene svolta dal sifone.
In un classico sifone ad acqua si trova sempre una piccola quantità d’acqua, che blocca il passaggio dei gas fognari. Se lo scarico non possiede un sifone oppure l’acqua al suo interno si asciuga, gli odori possono penetrare liberamente all’interno dell’edificio.
Il sifone a pavimento funziona secondo un principio molto semplice. Un tratto dell’impianto appositamente sagomato trattiene l’acqua, creando la cosiddetta chiusura idraulica.
Le soluzioni più comuni, cioè la sagomatura del tubo fognario vicino allo scarico oppure subito dietro l’ingresso dell’acqua:
Di seguito presenteremo alcune visualizzazioni che sicuramente parleranno più facilmente all’immaginazione e illustreranno quali sono le possibilità di realizzare un sifone antiodore sul tubo in garage, magazzino o terrazza. Si tratta soltanto di una visualizzazione ipotetica, bisogna considerare che in alcuni casi (di solito quando le sezioni dei tubi sono maggiori di DN50) invece del tubo a fisarmonica sarà necessario utilizzare gomiti per tubi fognari. L’aspetto fondamentale è la forma, che permetterà di trattenere l’acqua, che costituirà una barriera contro gli odori che ritornano dalla rete fognaria.

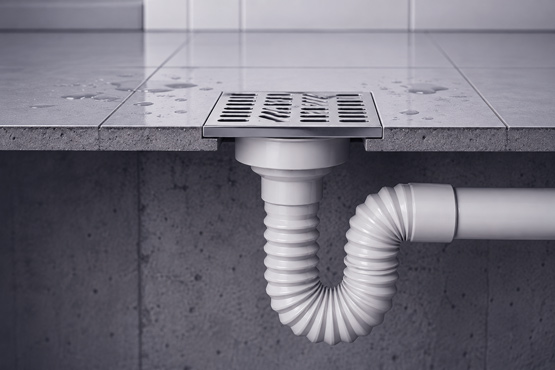

Il sifone a pavimento realizzato con tubo a fisarmonica collegato direttamente sotto la griglia è un sifone di tipo U. La forma a U crea un incavo in cui resta l’acqua - che costituisce una barriera contro il ritorno degli odori dalla rete fognaria.
La foto sopra mostrava un sifone "U" con collegamento diretto sotto la griglia, ma questa soluzione non è sempre la migliore - per confronto, la visualizzazione successiva mostrerà un’altra soluzione.

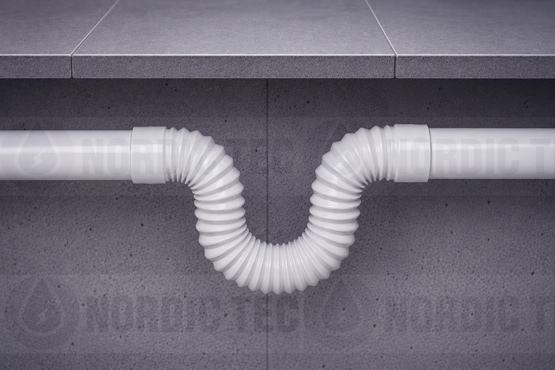

☑️✅ Di seguito un sifone antiodore a forma di lettera U senza collegamento diretto alla griglia. Vale la pena prestare attenzione a una cosa importante - questa esecuzione ha un vantaggio molto importante. Come sappiamo, l’acqua con il tempo evapora, evapora anche a temperature molto basse. Pertanto il suo collegamento diretto sotto la griglia nel modo mostrato nella foto sopra comporta il rischio di evaporazione dell’acqua, il che causerà la mancanza della barriera antiodore. Il metodo mostrato sotto elimina invece il rischio di evaporazione dell’acqua. L’acqua continua comunque a evaporare, è un processo fisico irreversibile, ma il vapore acqueo, non avendo una possibilità diretta di uscita, si condenserà sulle pareti del tubo fognario e tornerà nuovamente nel sifone. È quindi una soluzione migliore nei luoghi in cui abbiamo a che fare con l’acqua più raramente e non viene reintegrata nel sifone troppo spesso - ad es. garage o magazzini.
La foto in pratica ci spiega perché questo tipo di sifone viene chiamato sifone a fisarmonica.
Naturalmente il tubo a fisarmonica non deve essere collegato vicino alla griglia di scarico, la lettera U può essere formata anche su un tratto un po’ più distante. Non deve nemmeno essere realizzata con un tubo a fisarmonica - può essere fatta con gomiti o altri collegamenti idraulici.

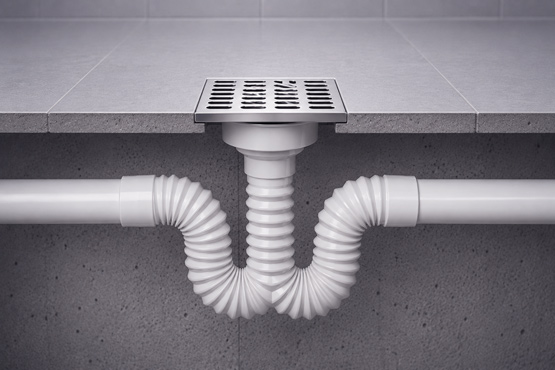

Questa è già una soluzione un po’ più sviluppata, ma comunque della categoria delle soluzioni molto semplici. Il sifone a pavimento a forma di lettera W può essere una soluzione in caso di utilizzo di un maggior numero di griglie o drenaggi lineari, quindi funziona molto bene in strutture di grande superficie. Vale la pena prenderlo in considerazione se montiamo uno scarico in un capannone di magazzino o in uno stabilimento produttivo, ma anche su grandi terrazze commerciali (esatto, la terrazza è un luogo esterno, tuttavia nei luoghi in cui soggiornano direttamente le persone si usano anche i sifoni; una terrazza con odore di ritorno dalla rete fognaria non sarà un luogo piacevole).
In molti drenaggi lineari e griglie di scarico il produttore lascia soltanto un semplice scarico DN50 o DN110 senza protezione antiodore aggiuntiva. Ciò non è dovuto a una negligenza, ma a un aspetto pratico - cioè alla necessità di scegliere il tipo di sifone adeguato in base alla specificità del locale, come abbiamo menzionato sopra.
✅ In tale situazione è possibile realizzare il sifone direttamente sull’impianto fognario.
La soluzione più semplice è utilizzare:
Sì, se realizzato correttamente non c’è motivo di preoccuparsi, dopotutto vivendo in città siamo circondati da vari tipi di tubazioni per riscaldamento, acqua e altri impianti, nei quali vengono utilizzati collegamenti. Nella vita quotidiana non ce ne rendiamo nemmeno conto. La tecnica dei lavori idraulici e fognari è oggi altamente sviluppata e non ci sono motivi di preoccupazione, a condizione che tutto venga eseguito correttamente.
Il secondo aspetto è la preoccupazione relativa all’eventuale ingresso di sporco nel sifone - che potrebbe fermarsi nell’incavo e con il tempo indebolire il funzionamento del sifone e la raccolta dell’acqua. Tuttavia da questo ci protegge il sedimentatore, cioè l’elemento presente nello scarico che protegge il tubo dall’ingresso di spazzatura o rifiuti.
☑️✅ Sul mercato esistono kit di scarico senza sedimentatore - ne sconsigliamo l’utilizzo.
Disponibile
Attualmente non disponibile
Se desideriamo avere la possibilità di pulire il sifone a pavimento in garage o in magazzino in un secondo momento, nel caso in cui vi entrino foglie, sabbia ecc. - esiste sempre la possibilità di realizzare per esso una camera vuota nel pavimento, di piccole dimensioni, con una copertura - ad esempio una piastrella. Si tratta di una soluzione semplice e sicura.

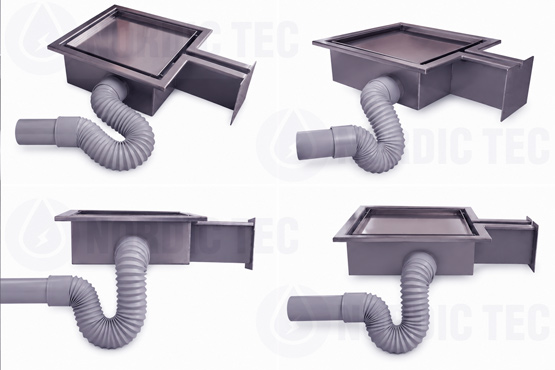

Una delle soluzioni più popolari sul mercato nel campo dei drenaggi lineari industriali o per garage sono gli scarichi Nordic Tec. Sono una soluzione migliore rispetto ai tradizionali canali in cemento, una soluzione più leggera ma molto resistente, capace di sopportare il passaggio e il parcheggio delle automobili - realizzata in acciaio inox. Hanno un sedimentatore ben progettato - ma non possiedono un sifone di fabbrica, poiché il loro spettro di utilizzo è così ampio che non è possibile sapere quale sifone sarà necessario per il singolo utente.
Nel caso di questi scarichi, tuttavia, operiamo esattamente secondo i principi descritti sopra, utilizzando un sifone esterno sul tubo. Le immagini sottostanti sono soltanto illustrative, naturalmente possiamo posizionare il sifone a pavimento in un punto un po’ più distante, a una certa distanza dalla griglia di scarico - ad esempio in una camera preparata nel pavimento.
✅ Sono disponibili sul mercato soluzioni già pronte nel campo dei sifoni a pavimento esterni?
Sì, il mercato dei prodotti e accessori idraulici e fognari, come ogni mercato, reagisce alle esigenze degli utenti. Sul mercato sono disponibili soluzioni già pronte, prodotti completi sotto forma di sifoni a pavimento di tipo U, più raramente anche W. Questa è una buona soluzione perché riceviamo un prodotto pronto che basta soltanto installare.
Il vantaggio delle soluzioni già pronte consiste nel fatto che spesso possiedono anche un ingresso supplementare dall’alto, che consente la pulizia del sifone a pavimento. Anche il montaggio di un tale dispositivo è più rapido rispetto alla costruzione autonoma di un sifone a fisarmonica.
I sifoni a pavimento già pronti hanno tuttavia anche alcuni svantaggi - una soluzione personalizzata ci offre la possibilità di adattare esattamente le dimensioni al nostro impianto di tubazioni, allo spazio che abbiamo a disposizione in un determinato punto. Nel caso di un sifone a pavimento pronto, purtroppo non abbiamo questa flessibilità e siamo noi a doverci adattare alle dimensioni del dispositivo e trovare lo spazio per installarlo.
Inoltre, vale anche la pena menzionare che questo tipo di soluzioni a volte risultano leggermente più costose rispetto alla realizzazione autonoma di un sifone a fisarmonica.
