Le filettature sono uno dei modi più comunemente utilizzati per collegare elementi nella tecnica, negli impianti idraulici, nell'industria e nella meccanica. Esistono molti standard di filettatura (ad es. BSP, NPT oppure SAE). Uno dei parametri più importanti della filettatura è il suo passo. Molte persone si imbattono in questo concetto durante il montaggio di viti, raccordi o elementi di installazione, ma non sempre sanno esattamente cosa significhi. In questo articolo spieghiamo che cos'è il passo della filettatura, come si misura e perché ha un'importanza così grande nella pratica.
Il passo della filettatura è la distanza tra due spire adiacenti della filettatura, misurata parallelamente all'asse della vite o del tubo. In altre parole, è la distanza di cui avanza la vite durante una rotazione completa nella filettatura.
Questo parametro ha un'importanza fondamentale per il corretto accoppiamento degli elementi filettati. Se due elementi hanno un passo della filettatura diverso, il loro collegamento reciproco può risultare difficoltoso
Il passo della filettatura determina quindi quanto densamente sono disposte le spire della filettatura su un determinato elemento.

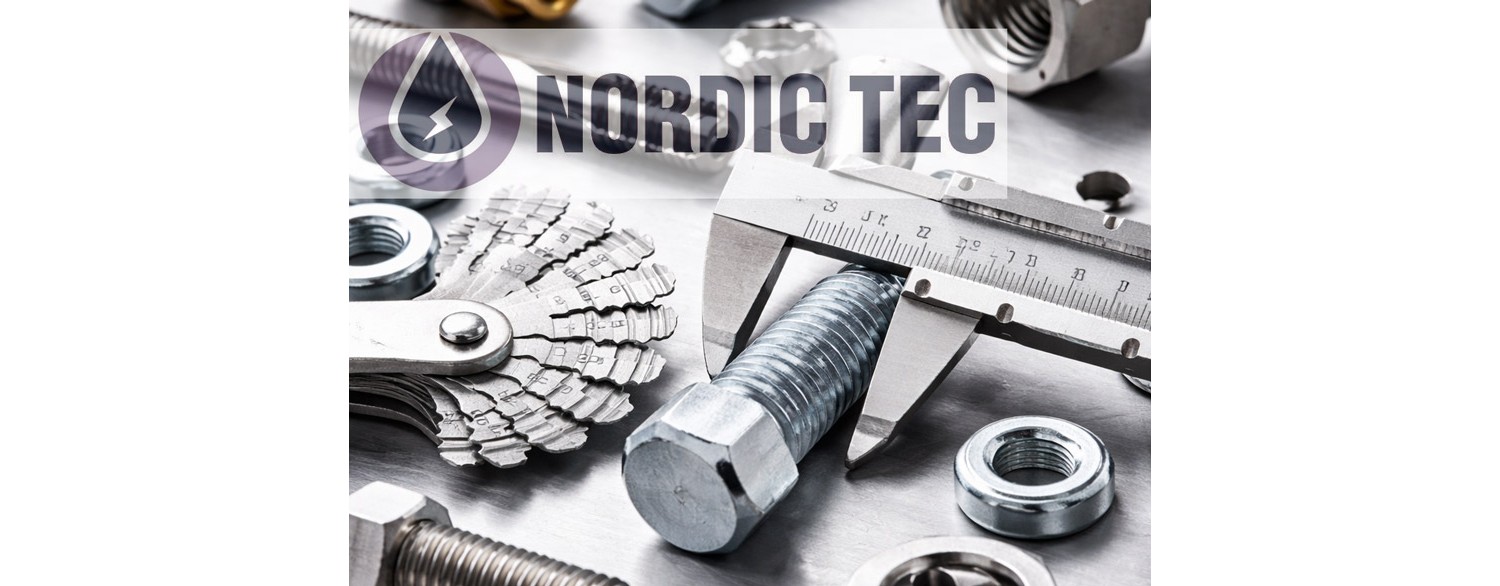

Il passo della filettatura può essere determinato in diversi modi. Il metodo più semplice è misurare la distanza tra due creste consecutive della filettatura utilizzando un calibro oppure uno strumento speciale chiamato pettine per filettature.
Nel caso delle filettature metriche, il passo viene indicato direttamente in millimetri. Ad esempio, una filettatura M10 può avere un passo di 1,5 mm, il che significa che la distanza tra le spire consecutive è proprio di 1,5 mm.
Nei sistemi anglosassoni, come le filettature BSP in pollici, invece del passo si indica spesso il numero di spire per pollice. Questo parametro viene indicato con l'abbreviazione TPI (Threads Per Inch).
Disponibile
Disponibile
Disponibile
Nelle filettature metriche il passo della filettatura è uno dei parametri fondamentali che descrivono una determinata filettatura. La designazione della filettatura è composta solitamente dalla lettera M e dal diametro della filettatura in millimetri.
Ad esempio, la designazione M12 indica una filettatura con diametro di 12 mm. Nella versione standard la filettatura M12 ha un passo di 1,75 mm, anche se in alcune applicazioni esistono anche filettature fini con un passo minore.
Le filettature con un passo minore consentono una regolazione più precisa del collegamento e spesso garantiscono una maggiore resistenza all'allentamento spontaneo.
Negli impianti idraulici si utilizzano molto spesso filettature per tubi, come BSP oppure NPT. In Europa il sistema decisamente dominante è BPS. In questi sistemi il passo della filettatura viene indicato più spesso attraverso il numero di spire per pollice (TPI).
Ad esempio, una filettatura 1/2" NPT ha 14 spire per pollice. Ciò significa che su una lunghezza di un pollice si trovano 14 spire della filettatura.
In pratica questo significa anche una determinata distanza tra le spire consecutive, tuttavia nella documentazione tecnica si incontra più spesso proprio il valore TPI.
Il passo della filettatura ha semplicemente importanza per il funzionamento dei collegamenti filettati, cioè per la loro tenuta. Prima di tutto determina se due elementi saranno compatibili tra loro.
Se il passo della filettatura non è conforme, gli elementi non potranno essere avvitati correttamente e il tentativo di collegarli può portare, talvolta persino, al danneggiamento della filettatura.
Il passo della filettatura influisce anche su:
la velocità di avvitamento dell'elemento
la forza di serraggio nel collegamento
la resistenza all'allentamento spontaneo
la precisione di regolazione
Per questo motivo, in molte applicazioni tecniche la scelta del corretto passo della filettatura è molto importante.
Disponibile
Disponibile
Riconoscere il passo della filettatura può essere necessario durante la riparazione di dispositivi, la sostituzione di raccordi oppure l'adattamento di elementi di installazione.
Più spesso si utilizzano a questo scopo appositi calibri per filettature, che permettono di individuare rapidamente il passo corretto. In officina si può anche misurare la distanza tra alcune spire e dividere il risultato per il loro numero.
In questo modo è possibile determinare il passo approssimativo della filettatura e scegliere l'elemento corretto.
Il passo della filettatura è uno dei parametri fondamentali che descrivono ogni filettatura. Determina la distanza tra le spire consecutive della filettatura e decide in che modo gli elementi filettati collaboreranno tra loro.
La conoscenza del passo della filettatura è particolarmente importante nella meccanica, nell'idraulica e durante il montaggio di impianti tecnici. Grazie alla corretta scelta di questo parametro è possibile ottenere un collegamento durevole, ermetico e sicuro, indipendentemente dal fatto che si colleghi una valvola, una pompa, un gruppo pompa, uno scambiatore di calore, un separatore idraulico oppure un normale raccordo.
