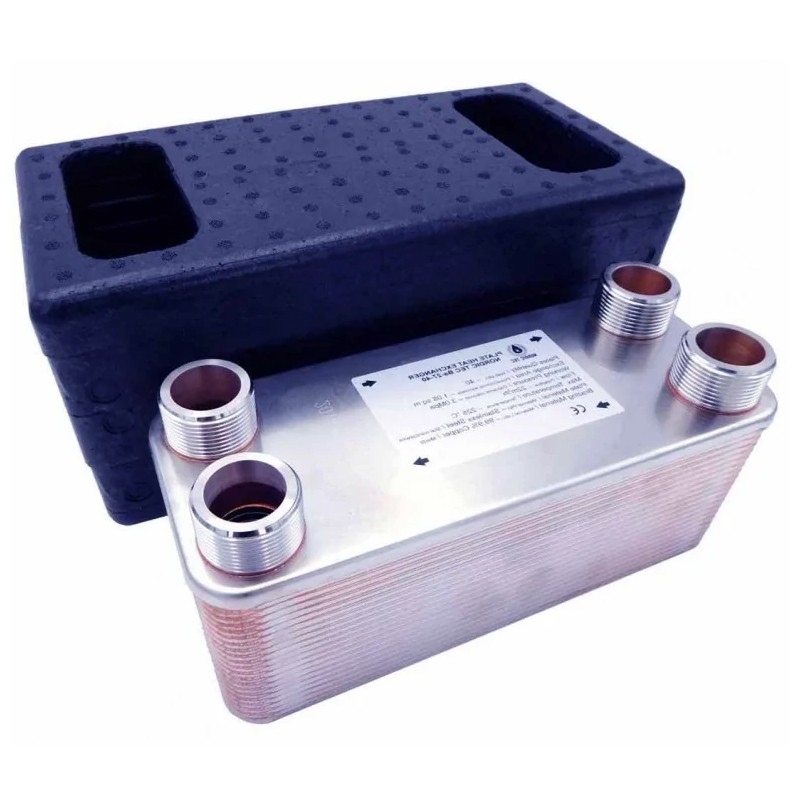

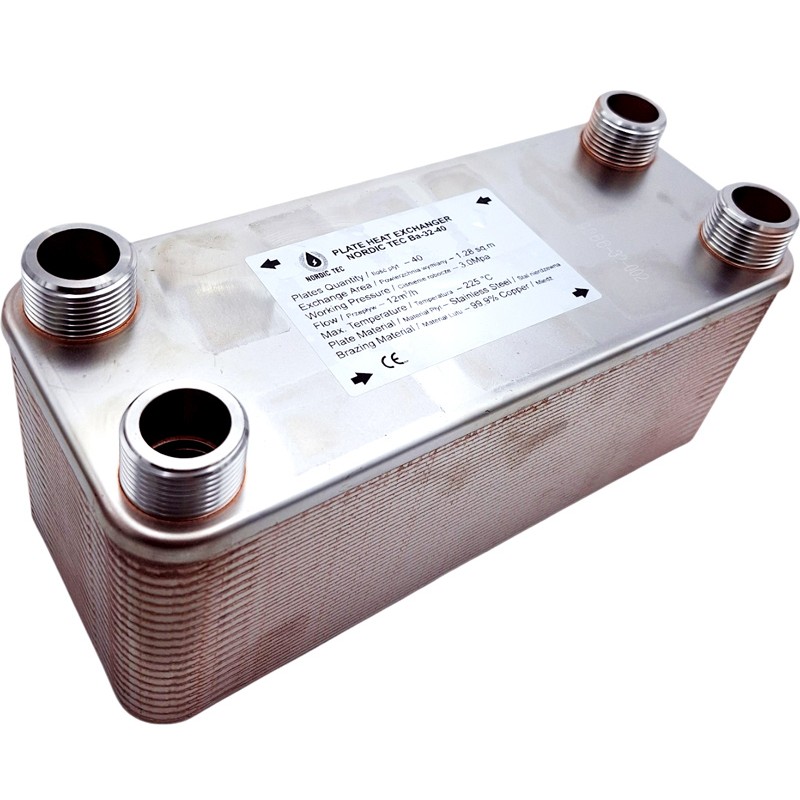

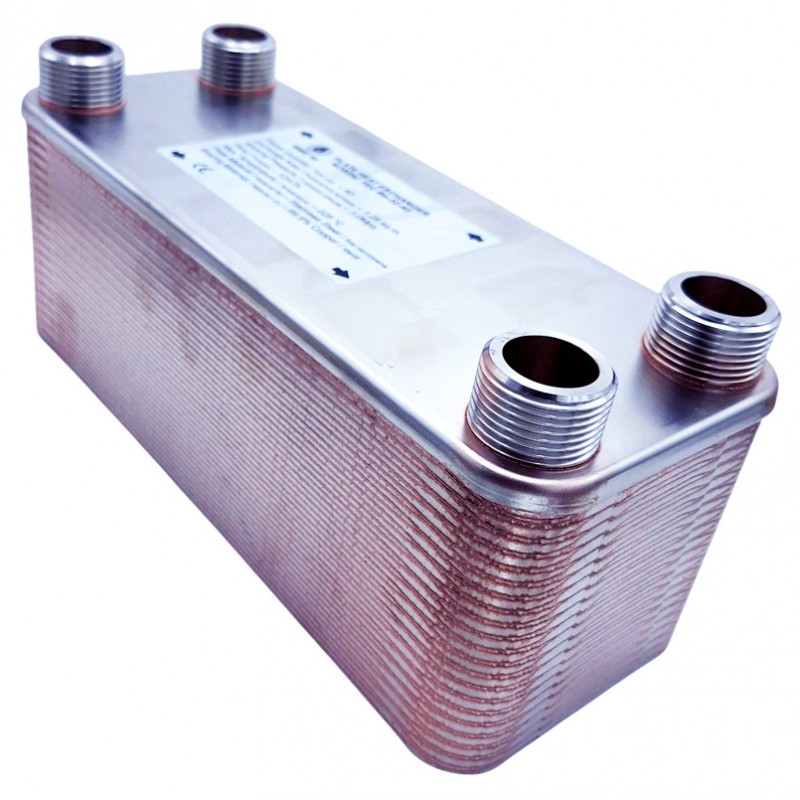

Scambiatore di calore per impianti di riscaldamento Nordic Tec Ba-32-40
Scambiatore termico, scambiatore per impianti di riscaldamento, a 40 piastre 4x 1 pollice

Maggiori informazioni: Scambiatore di calore 1" - Nordic Tec Ba-32-40
- Materiale: scambiatore a 40 piastre costruito in acciaio inossidabile 316L
- Brazatura: rame 99,99% Cu
- Spessore della singola piastra: 0,40 mm
- Intervallo di temperatura: da -185°C a +230°C
- Portata: 12 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
Lo scambiatore di calore a piastre acqua-acqua (liquido-liquido) - modello Ba-32-40 non è uno scambiatore per gas, progettato per freon, refrigerante ecc.
- Diametro degli attacchi: 1 pollice, DN25
Area di scambio - Scambiatori a 40 piastre - Nordic Tec Ba-32-40 : 1,28 m²

Lo scambiatore a 40 piastre e la sua superficie di scambio termico rispetto ad altri dispositivi della serie Ba-32, ovvero scambiatori saldati basati su piastre della stessa dimensione. Se hai bisogno di uno scambiatore con una superficie maggiore rispetto a quella offerta dal modello a 40 piastre, ti invitiamo a consultare i modelli più grandi. La serie Ba-32 offre scambiatori con una superficie fino a quasi 3m², come mostrato nel grafico sopra, come ad esempio lo scambiatore Ba-32-60.

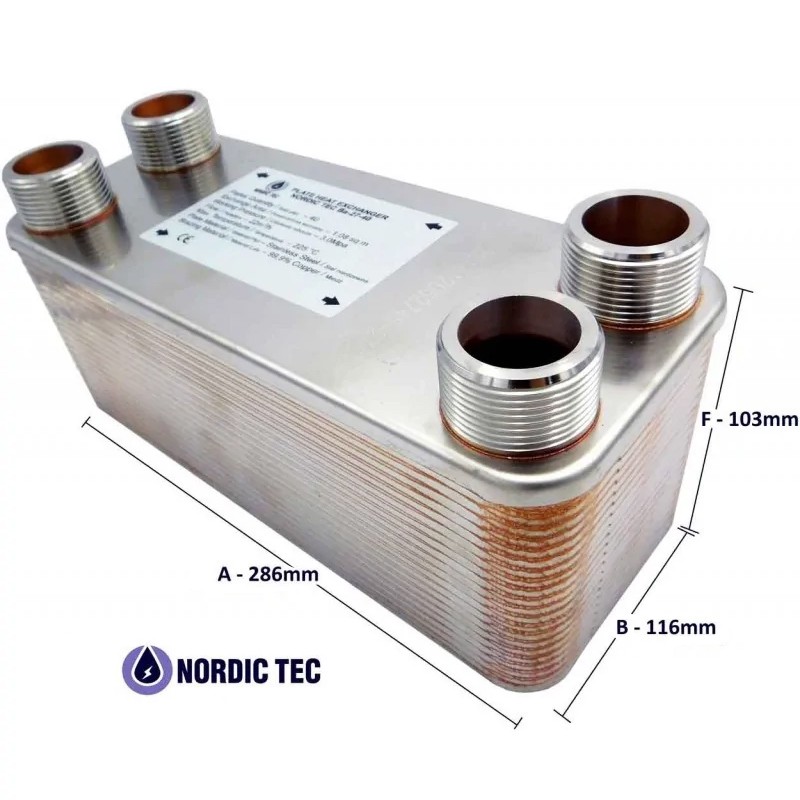

Dimensioni dello scambiatore termico a 40 piastre - Ba-32-40

(A) - 286 mm
(B) - 116 mm
(F) - 104 mm
(C) - 243 mm
(D) - 72 mm
______
Domanda frequente da parte dei clienti:
Lo scambiatore a piastre Nordic Tec Ba-32-40 può funzionare con glicole o fluidi simili?
Risposta: Il glicole o fluidi simili antigelo non sono considerati mezzi aggressivi, quindi non richiedono scambiatori di calore speciali realizzati con materiali particolari. Per gli impianti con glicole vengono utilizzati scambiatori standard in acciaio. Tuttavia, è importante prestare attenzione alle caratteristiche termiche del glicole. Questo fluido non congela (ed è per questo che viene utilizzato in sistemi soggetti a congelamento), ma non trasmette il calore allo stesso modo dell'acqua. Il glicole riduce il trasferimento di calore: più è concentrato (solitamente viene miscelato con acqua in proporzioni 30/70 o 50/50), più ostacola il funzionamento dello scambiatore di calore. Questo va tenuto in considerazione nella scelta dello scambiatore, il che significa che sarà necessario un dispositivo leggermente più grande. Indicativamente, se viene utilizzato glicole su un lato del sistema con una concentrazione 50/50 di acqua e glicole, la superficie di scambio termico dello scambiatore dovrebbe essere circa il 15% più grande rispetto a quella di uno scambiatore operante in un sistema acqua/acqua.
Qual è la perdita di calore su uno scambiatore a piastre in un impianto di riscaldamento o acqua calda sanitaria?
Questa domanda, sebbene venga posta di tanto in tanto, non ha una base tecnica solida. Con la giusta selezione dello scambiatore a piastre e il corretto collegamento del dispositivo, la perdita è praticamente nulla, inferiore a 1°C. Esiste il mito che l'uso degli scambiatori a piastre comporti sempre una perdita di 5 o 10 °C, ma si tratta chiaramente di una sciocchezza. Se ci riflettiamo seriamente, arriveremmo alla conclusione che se fosse così, l'uso degli scambiatori sarebbe completamente antieconomico e questa tecnologia non sarebbe sopravvissuta sul mercato. In realtà, con il passare degli anni, l'uso di questi dispositivi negli impianti di riscaldamento si sta sviluppando con successo, e la domanda sul mercato è in costante crescita. La perdita su uno scambiatore può verificarsi solo all'avvio di un sistema freddo (quando il fluido ritorna freddo dall'impianto) e ha ovviamente bisogno di assorbire più energia termica. Dopo alcune ore, la perdita di calore si riduce e si azzera, stabilizzandosi a livelli vicini allo zero durante il funzionamento di un sistema termicamente stabile.
Un'informazione aggiuntiva che dovrebbe farci riflettere quando sentiamo affermazioni di questo tipo riguarda la domanda su dove vada a finire l'energia termica che si presume venga persa nello scambiatore. Potrebbe uno scambiatore, composto da sottilissime piastre d'acciaio, avere la capacità di consumare tanta energia termica quanto, ad esempio, alcune stanze della nostra casa? Credo che non ci sia bisogno di rispondere, poiché dal punto di vista delle leggi della fisica, questa affermazione è del tutto assurda.
Da dove nasce il mito della perdita nello scambiatore di calore? Quando si verifica una perdita nello scambiatore a piastre?
Come accennato sopra, una perdita nello scambiatore a piastre di solito indica una scelta sbagliata del dispositivo o errori di installazione. Di seguito elenchiamo le cause più comuni:
- Con uno scambiatore correttamente dimensionato, la perdita finale non si verifica, ovvero sarà vicina allo zero. Una corretta selezione dello scambiatore significa che ha una superficie di scambio termico adeguata rispetto alla potenza del dispositivo di riscaldamento (pompa di calore, camino o caldaia). Se qualcuno ha sperimentato una grande perdita nello scambiatore di calore, è molto probabile che sia stato semplicemente sottodimensionato, il che rappresenta l'errore più comune commesso dai non esperti, ma purtroppo anche dagli installatori. Tuttavia, ci sono anche altre possibili cause.
- Una perdita eccessiva nello scambiatore può verificarsi anche a causa di un collegamento errato. Gli scambiatori a piastre devono essere collegati il più delle volte in controcorrente. Se l'idraulico collega lo scambiatore ignorando la controcorrente, lo priva di efficienza e non si può garantire un corretto funzionamento (questo errore è abbastanza comune).
- Un altro errore che può compromettere il funzionamento corretto è l'installazione dello scambiatore in posizione orizzontale, che può causare la formazione di bolle d'aria. In questo caso, lo scambiatore si intasa e non si può ottenere un'efficiente scambio termico. Purtroppo, non tutti i professionisti sono consapevoli di questo.
- Un'altra causa della perdita può essere una regolazione scorretta delle pompe di circolazione, specialmente sul lato caldo, o una scelta sbagliata delle pompe.
- Una causa meno comune, ma altrettanto importante, è la mancanza di filtri preliminari installati prima dello scambiatore. Questo può far sì che, al momento dell'attivazione delle pompe di circolazione, lo scambiatore aspiri impurità dall'impianto e blocchi il flusso. I filtri devono essere obbligatoriamente installati prima dello scambiatore già prima del primo avvio del sistema.
