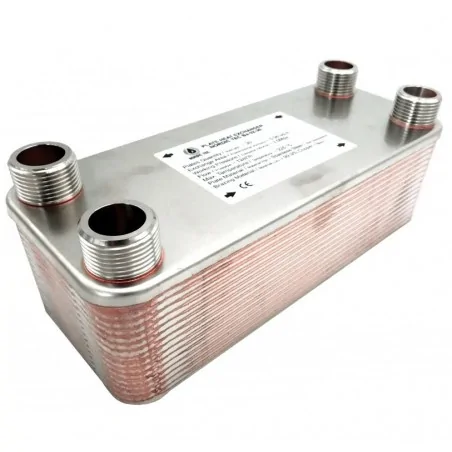

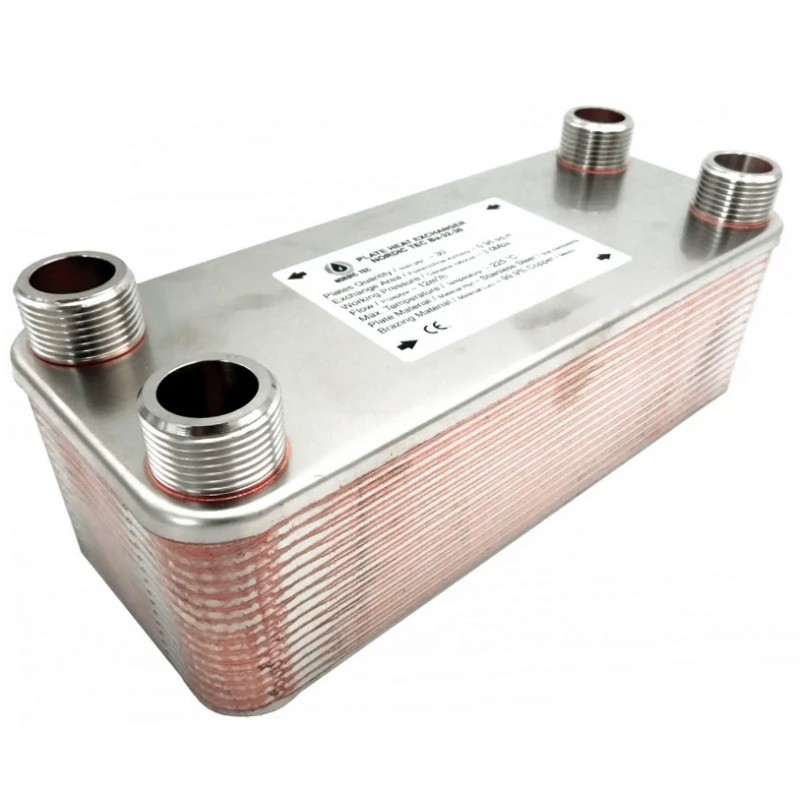

Scambiatore di calore per impianti di riscaldamento Nordic Tec Ba-27-30 - 4x 1 1/4", 30 piastre
Scambiatore di calore per impianti di riscaldamento - raccordi 4x 1 1/4", 30 piastre
Dati tecnici - Scambiatore a 30 piastre da 1 1/4 pollici Nordic Tec Ba-27-30
- Materiale delle piastre: acciaio inossidabile L316
- Materiale della brasatura: rame 99,99% Cu
- Piastre: acciaio INOX - ogni piastra ha uno spessore di 0,4 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 12 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar) - scambiatore liquido-liquido
- Diametro dei raccordi: 1 1/4 pollici
- Superficie delle piastre: 0,810 m²
Dimensioni - Scambiatore di calore Ba-27-30 1 1/4"
(A) - 286 mm
(B) - 116 mm
(C) - 80 mm
(D) - 234 mm
(F) - 63mm
L'uso più comune dello scambiatore di calore Ba-27-30 con connessioni da 5/4"
Il suddetto scambiatore di calore a piastre è stato progettato per sistemi in cui il flusso è di grande importanza, motivo per cui ha un diametro di connessione maggiorato. Può funzionare sia in impianti di riscaldamento che di refrigerazione. Durante la scelta, oltre alle connessioni, è importante prestare attenzione al parametro chiave, che è la superficie di scambio termico, in questo caso di 0,81 metri quadrati.
A causa delle grandi dimensioni della connessione (1 1/4 pollici), il PHE Ba-27-30 è spesso utilizzato come refrigeratore d'olio o per altri fluidi nell'industria, ma in realtà è perfetto anche per le classiche applicazioni di riscaldamento. Può facilmente operare in caldaie da riscaldamento, inclusi, e forse soprattutto, edifici vecchi e non modernizzati con un impianto leggermente datato, dove può risultare più efficiente rispetto agli scambiatori di calore con connessioni da 1 pollice.
