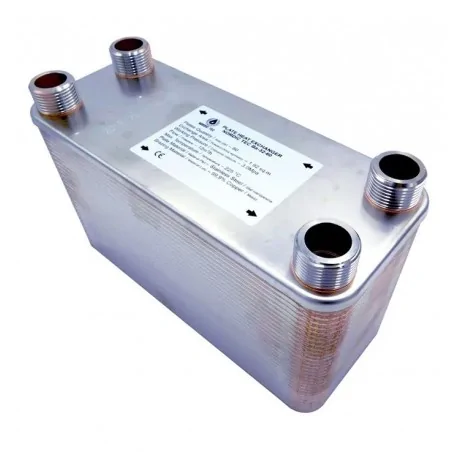

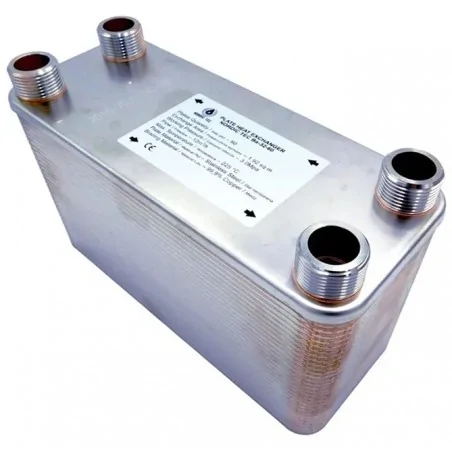

Scambiatore di calore a piastre Nordic Tec Ba-115-120 - 4x 2", 120 piastre
Scambiatore di calore DN50 in acciaio brasato con rame, connessioni da 2", 120 piastre
Dati tecnici - Scambiatore di calore a 120 piastre - NORDIC TEC Ba-115-120
- Materiale: Acciaio inossidabile L316
- Materiale di brasatura: rame (99,99%)
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 45 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
- Diametro delle connessioni: 2 pollici | BSP
Superficie di scambio termico dello scambiatore a piastre Ba-115-120: 13,80 m²
in confronto ad altri scambiatori di questa serie - Ba-115-2"
Dimensioni:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm
Lo scambiatore di calore a piastre Nordic Tec con 120 piastre funziona in controcorrente | Ba-115-120 2"
Durante l'installazione dello scambiatore di calore sopra citato - sia in un impianto di riscaldamento che di raffreddamento - è importante ricordare che si tratta di un classico scambiatore di calore a controcorrente, come tutti gli scambiatori di calore a piastre Nordic Tec. Ciò significa che possiamo scegliere liberamente uno dei due canali per l’ingresso, ma indipendentemente dalla scelta effettuata, il fluido nell’altro canale deve scorrere in direzione opposta rispetto al primo. In altre parole, i fluidi nei due canali dello scambiatore di calore a piastre devono muoversi in direzioni opposte.
Ignorare questa regola della controcorrente è ancora un errore comune durante l'installazione degli scambiatori di calore e comporta principalmente una riduzione della trasmissione di calore. Si stima che uno scambiatore di calore a piastre collegato in cosiddetta corrente parallela (entrambi i fluidi scorrono nella stessa direzione) perda circa il 30-40% della sua efficienza. Gli scambiatori di calore a piastre progettati appositamente per il flusso parallelo devono essere installati seguendo questa configurazione, e il produttore dovrebbe fornire indicazioni specifiche in merito.
