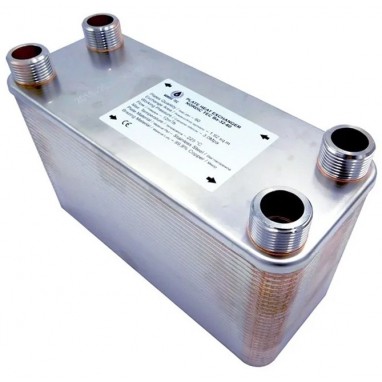

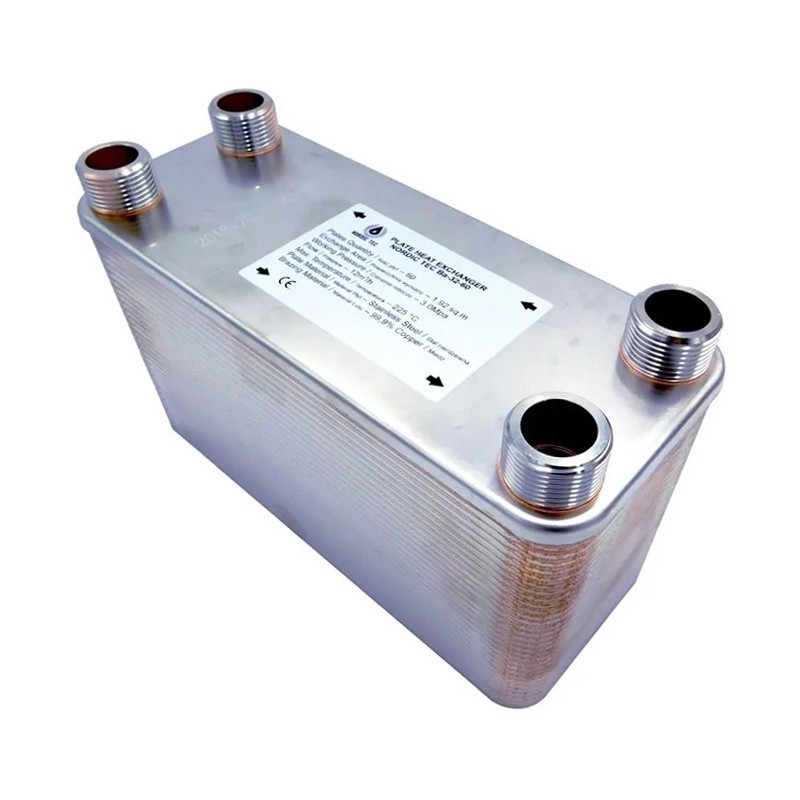

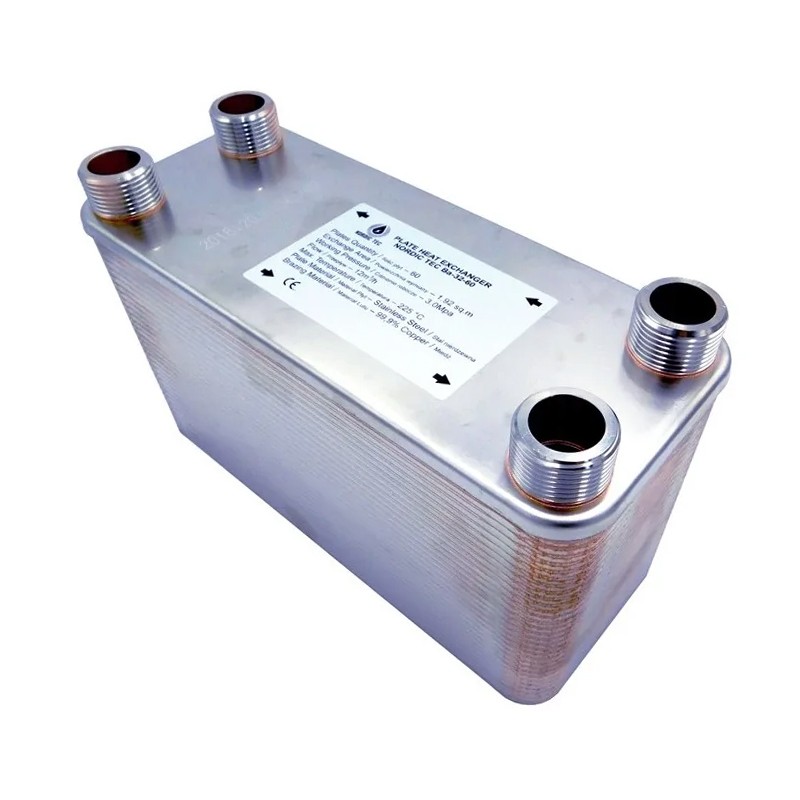

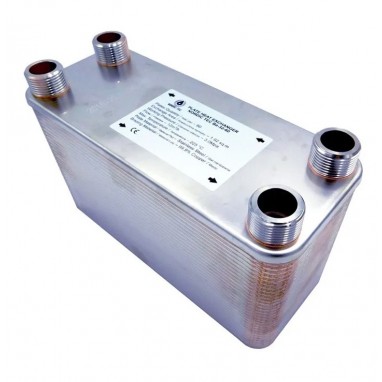

Scambiatore di calore a piastre industriale di grande formato, brasato sottovuoto – con 180 piastre e una superficie attiva molto ampia di quasi 21 m².
Lo scambiatore di calore Ba-115-180 è dotato di connessioni filettate esterne tradizionali da 2,5 pollici, quindi DN65, secondo lo standard comune BSP.
☑️✅ Il prodotto può essere acquistato contattando direttamente il venditore. Contattaci fornendo il tuo codice postale per ricevere un'offerta per i costi di spedizione e una proforma. L'elaborazione dell'ordine è piuttosto rapida, di solito richiede fino a 1 giorno lavorativo.
Grande scambiatore di calore industriale a 180 piastre con una superficie di 20,7 m²
Scambiatore di calore industriale a 180 piastre di grandi dimensioni – il modello Nordic Tec Ba-115-180 non viene utilizzato in piccole case unifamiliari classiche, è un dispositivo per sistemi industriali di riscaldamento/raffreddamento, anche per applicazioni a bassa temperatura come grandi pompe di calore industriali o caldaie a gas in cascata.
Lo scambiatore di calore Nordic Tec Ba-115-180 è una soluzione estremamente robusta per l'uso in edifici industriali e commerciali. Con 180 piastre d'acciaio ondulate, garantisce un flusso turbolento e un elevato numero di Reynolds, assicurando un efficiente trasferimento di calore anche con portate elevate e grandi carichi del sistema.

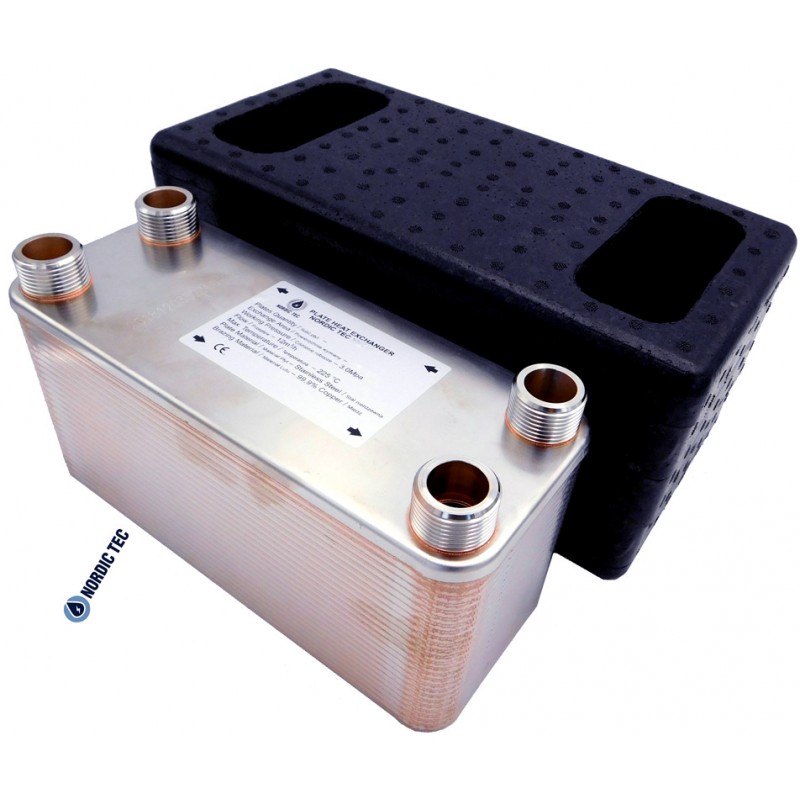

I diametri di connessione di 2 1/2 pollici garantiscono un elevato flusso del liquido, senza causare eccessive perdite di carico. Per motivi di sicurezza nella spedizione, lo scambiatore di calore viene consegnato in una scatola su un pallet (peso superiore a 100 kg).
Informazioni tecniche di base sullo scambiatore di calore a 180 piastre
|
Materiale principale, tipo di acciaio Dimensione di connessione Pressione operativa ammissibile Testato in sistemi a pressione: Temperatura operativa massima dello scambiatore di calore: Portata nominale per canale per la progettazione: Potenza nominale: Numero di piastre: |
Acciaio inossidabile S316, brasato con lega di rame 2 1/2" / BSP DN65 AG (Filettatura esterna maschio) < 30,0 bar (Scambiatore di calore per mezzi liquidi) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 850 kW - 1750 kW 180 pezzi |
La superficie attiva, in altre parole, è l'area delle piastre dello scambiatore di calore, spesso chiamata anche superficie di scambio termico. Per il modello Ba-115-180, questo valore è di quasi 21 metri quadrati, un valore molto elevato che stimola l'immaginazione se confrontato con le dimensioni del dispositivo.
Nella pratica, una superficie attiva così grande consente un trasferimento di calore estremamente efficace, che i non addetti ai lavori percepiscono semplicemente come alta efficienza. L'intera superficie attiva è generalmente l'unico indicatore oggettivo che determina le possibilità di trasferimento dell'energia termica – poiché questo indicatore rimane invariato, indipendentemente dai parametri con cui deve operare (cioè: indipendentemente dalla temperatura e dalle portate massiche con cui viene alimentato lo scambiatore di calore). Altri parametri, come la potenza espressa in kW, sono in ultima analisi variabili, poiché nella pratica dipendono da questi parametri. Le vere capacità di uno scambiatore di calore si determinano solo confrontando le superfici attive.
Un sistema ben progettato di 180 piastre ondulate garantisce turbolenza nel flusso (rendendo lo scambio termico più efficace), con perdite di carico ancora relativamente basse. Ciò rende il modello Ba-115-180 la scelta perfetta per applicazioni industriali.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Lo scambiatore di calore Nordic Tec Ba-115-180 è attualmente il modello più grande nell'intero catalogo dell'azienda. Questo dispositivo si basa sulla piastra Ba-115,
il che significa che le dimensioni fondamentali come lunghezza e larghezza sono 535 x 253 mm.
La profondità del dispositivo, cioè 450 mm, risulta dal numero di piastre, che è di 180 pezzi.
