Scambiatore di calore a fascio tubiero B1200 per piscina
Scambiatore di calore a fascio tubiero B1200 per il riscaldamento dell'acqua della piscina - 350 kW
Potenza nominale: 352 kW (1200 kBTU/h)
Utilizzando il glicole come mezzo riscaldante, l'efficienza dello scambiatore di calore per piscine diminuisce al 84 - 92 % (a seconda della concentrazione di glicole).
- La potenza di 352 kW dello scambiatore viene raggiunta utilizzando il mezzo acqua-acqua, con una differenza di temperatura tra i due media di 60 gradi C (100% di efficienza).
Efficienza - in caso di differenza di temperatura tra i media:
- per 50 °C = 85 % | 297 kW
- per 40 °C = 70 % | 245 kW
- per 30 °C = 55 % | 190 kW
- per 20 °C = 35 % | 120 kW
Materiale: Scambiatore in INOX (100%) - progettato per funzionare con acqua clorata, anche altamente clorata.
Destinazione (fluidi) - lo scambiatore a fascio tubiero per piscina B1200 ✅ è progettato per l'acqua dolce, l'uso con acqua contenente additivi di sale o acqua di mare non è raccomandato. Se hai una piscina con acqua di mare o aggiungi sale all'acqua, dovresti utilizzare uno scambiatore a fascio tubiero in titanio.
Flussi nominali:
- Fluido termovettore / lato della fonte di calore: 114 l/min
- Fluido riscaldato / acqua della piscina: 847 l/min
Pressione di esercizio / Pressione di prova: fino a 6 bar / fino a 10 bar
Attacchi per i fluidi / acqua:
- 2x 2 pollici - collegamenti del fluido termico : K1 e K4
- 2x 2,5 pollici - collegamenti del fluido riscaldato : K3 e K2
Volume della piscina (consigliato):
- Fino a 400 m³ nominalmente, mantenendo una differenza di temperatura tra i media di circa 60 °C e livelli di flusso adeguati.
- In caso di parametri di riscaldamento insufficienti, il volume suggerito potrebbe non essere adeguatamente supportato dallo scambiatore. In pratica, con fonti di calore a bassa temperatura, lo scambiatore B1200 gestisce solitamente piscine nell'intervallo di 150-250 m³ (la corretta selezione del scambiatore per piscine richiede qualifiche appropriate).

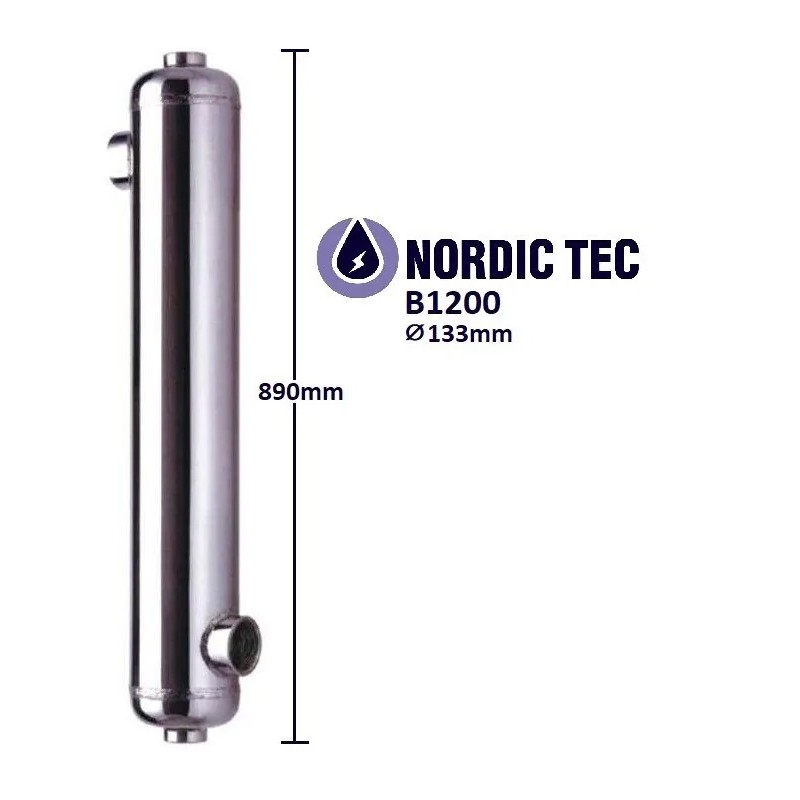

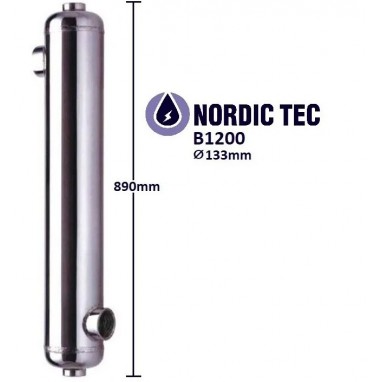

Dimensioni:
- Lunghezza con raccordi dell'acqua: 890 mm
- Diametro: 133 mm
Modalità di collegamento degli scambiatori di calore per piscina B1200 352 kW
- K1 - ingresso del fluido termico
- K2 - uscita del fluido riscaldato
- K3 - ingresso del fluido da riscaldare
- K4 - uscita del fluido termico
Gli scambiatori per piscina vengono collegati in controcorrente, come mostrato nell'immagine sopra, per garantire la massima efficienza nello scambio termico.
