Lo scambiatore di calore a piastre per pompe di calore o altre applicazioni di riscaldamento e raffreddamento - Ba-60-40

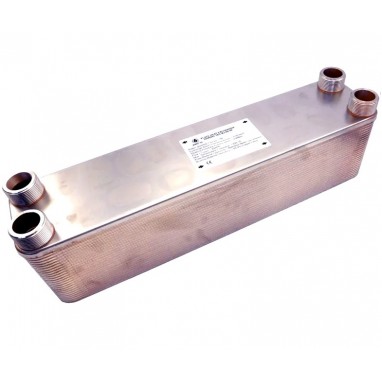

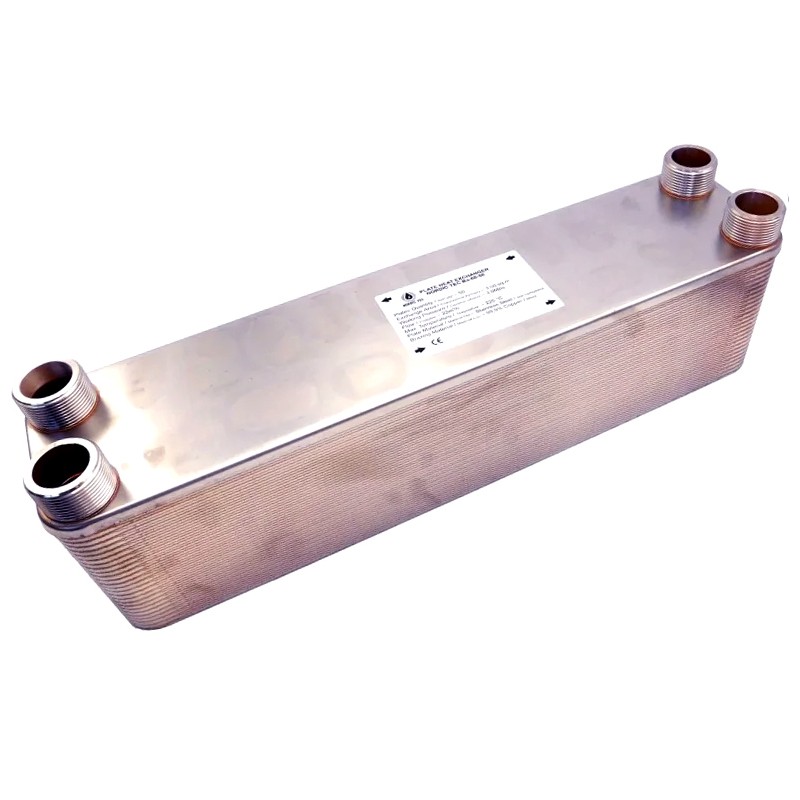

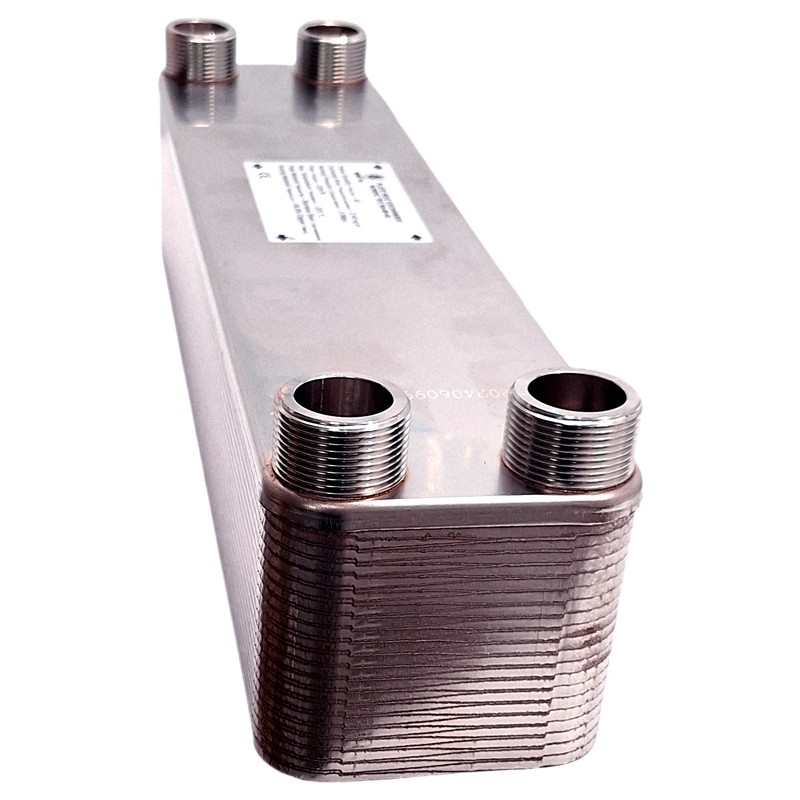

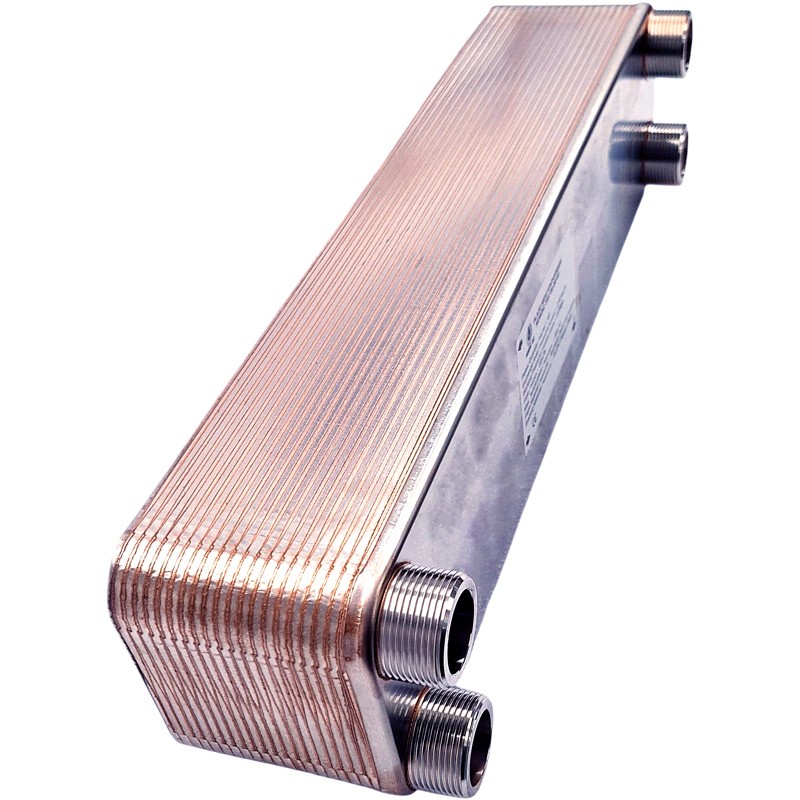

Lo scambiatore di calore per pompe di calore, Nordic Tec Ba-60-40, con attacchi da 5/4" e 40 piastre
Dati tecnici - Scambiatore di calore a piastre 1 1/4" Ba-60-40:
- Materiale delle piastre: acciaio inox L316
- Materiale della brasatura: rame (99,99%)
- Spessore di ogni piastra: 0,40 mm
- Intervallo di temperatura: -185 gradi fino a +230 gradi Celsius
- Portata: 22 m³/h
- Pressione di esercizio: 30 bar (testato a 45-60 bar)
Il Ba-60-40 è uno scambiatore di calore progettato per il trasferimento di energia termica tra fluidi. Non deve essere utilizzato con fluidi ad alta pressione (superiore a 30 bar) come freon o gas, che possono provocare picchi di pressione improvvisi o funzionare a pressioni superiori a 30 bar. Se stai cercando uno scambiatore di calore a piastre per refrigeranti, da utilizzare come condensatore per pompe di calore e sei interessato a un modello simile a questo, consulta i modelli Ba-68-32-F o Ba-68-40-F.
- Diametro degli attacchi: 1 1/4 pollici | DN32
Superficie di scambio termico - della serie di scambiatori a piastre Ba-60 - e dell'unità Ba-60-40 - 2,40 m²
La superficie di scambio termico è il fattore più importante e l’unico criterio oggettivo che determina l’efficienza di uno scambiatore di calore. Il modello sopra descritto è dotato di 40 piastre in acciaio, ciascuna con una superficie di 0,60 m². Complessivamente formano una superficie totale di 2,40 m². Questa superficie consente il collegamento con numerosi modelli di pompe di calore, in particolare quando è necessario connetterle a impianti di riscaldamento centrale (ad esempio, in un circuito glicole/acqua o acqua/acqua). Se hai bisogno di uno scambiatore con una superficie maggiore, nella figura sopra troverai altri modelli della serie Ba-60, anch’essi disponibili nel nostro negozio.
Superficie di scambio termico dello scambiatore Nordic Tec Ba-60-40 - correlazione con le sue prestazioni
Ogni dispositivo di riscaldamento, sia che si tratti di una pompa di calore o di una caldaia di qualsiasi tipo, per poter funzionare correttamente in un sistema con uno scambiatore di calore, deve essere supportato da una superficie sufficiente delle piastre dello scambiatore stesso. Naturalmente, questo è un approccio semplificato, poiché non entriamo nei dettagli relativi ai coefficienti di scambio termico e ai calcoli precisi per ottenere una resa specifica. Tuttavia, uno scambiatore di calore con una superficie di 2,4 m² è già sufficientemente grande per essere utilizzato in alcuni impianti con pompe di calore, ma è sempre necessario effettuare una selezione accurata dello scambiatore.
Applicazioni più comuni:
- impianti di riscaldamento centralizzato - scambiatore utilizzato per collegare sistemi a circuito aperto e chiuso, in combinazione con varie caldaie o altre fonti di calore
- scambiatore di calore per grandi impianti di pannelli solari / collettori a glicole (unità di dimensioni maggiori) - si tratta di grandi sistemi costituiti da un numero elevato di collettori
- pompe di calore - collegamento a sistemi che richiedono la separazione dalla parte principale dell’impianto, ad esempio come scambiatore per pompe di calore a glicole
- industria della birra - raffreddamento del mosto in grandi impianti e birrifici commerciali di dimensioni più piccole
- refrigerazione industriale
Dimensioni:
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 105 mm
____________
Collegamento della pompa di calore all’impianto di riscaldamento centralizzato tramite lo scambiatore di calore a 40 piastre Ba-60-40
Il suddetto scambiatore di calore Ba-60-40 viene spesso utilizzato per collegare una pompa di calore funzionante con glicole a un impianto di riscaldamento centralizzato (che funziona con acqua). Il modello a 40 piastre è particolarmente adatto a questo scopo grazie alla sua superficie di scambio termico relativamente ampia, pari a 2,40 m². In pratica, può gestire pompe di calore da 10 a 20 kW, a seconda della temperatura di mandata fornita dalla pompa di calore. È importante ricordare che gli impianti di riscaldamento in cui la pompa di calore lavora a temperature estremamente basse (ad esempio, sistemi di riscaldamento a pavimento) richiedono uno scambiatore di calore più grande rispetto agli impianti alimentati ad alta temperatura (come quelli con radiatori).
Scambiatore di calore a piastre per il riscaldamento di capannoni industriali o magazzini | Ba-60-40
Lo scambiatore di calore a piastre Ba-60-40 soddisfa tutti i requisiti per gestire grandi capannoni industriali o magazzini. Può essere utilizzato come scambiatore di calore per aerotermi ad aria, ad esempio di tipo Volcano alimentati con un’altra fonte di calore, oppure con radiatori tradizionali. Lo scambiatore è adatto all’utilizzo in ambienti industriali anche perché funziona bene con il glicole, che è spesso necessario in questo tipo di impianti.
Con una superficie totale di 2,4 m², può gestire aerotermi ad aria – anche alimentati a glicole – con una potenza fino a 90 kW. Per quanto riguarda le caldaie di riscaldamento tradizionale, la loro potenza massima è simile e, a seconda dei parametri, può arrivare fino a 80-90 kW e, negli impianti moderni, anche fino a 100 kW. Un vantaggio molto importante della serie di scambiatori Ba-60, e del modello Ba-60-40 in particolare, è la ridotta perdita di pressione, che gioca un ruolo cruciale nel riscaldamento di strutture come i capannoni industriali e i magazzini.
