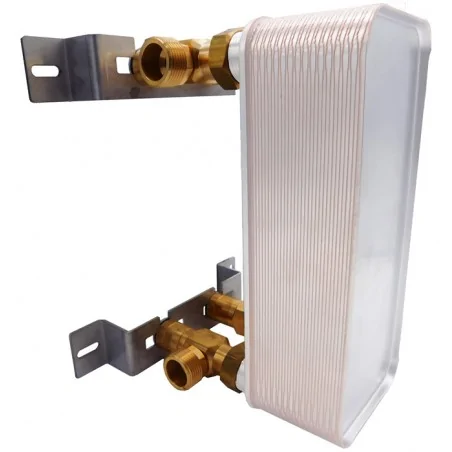

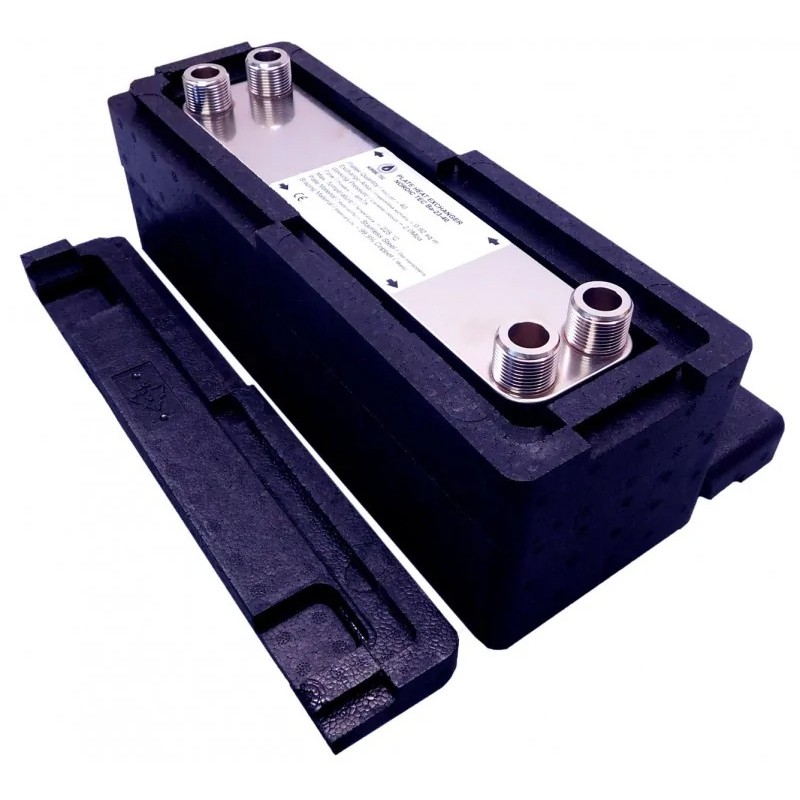

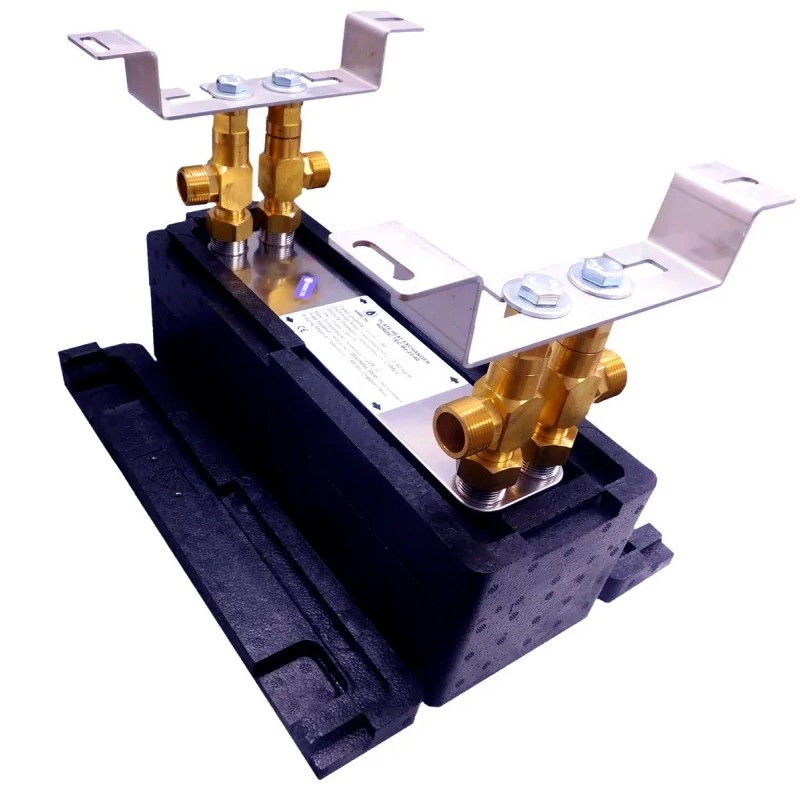

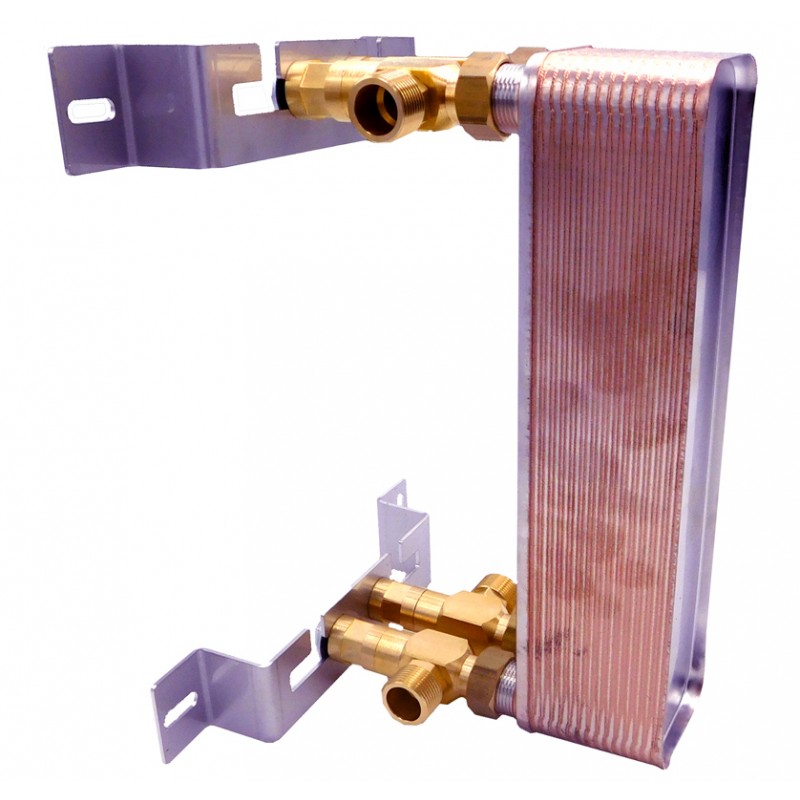

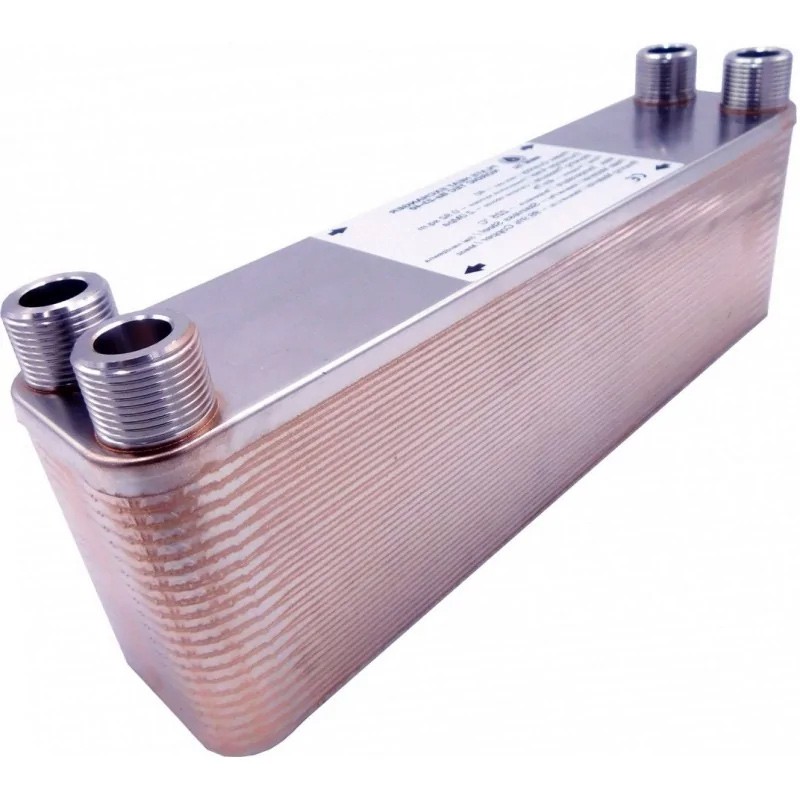

Scambiatore di calore Nordic Tec Ba-23-40 4x 3/4", 40 piastre
Scambiatore di calore Nordic Tec Ba-23-40 con 40 piastre
Scambiatore di calore a piastre con una potenza nominale fino a 165 kW. Uno degli scambiatori di calore più popolari con un diametro di collegamento da 3/4 pollici. Se non sapete come scegliere uno scambiatore di calore, contattate il nostro servizio clienti e descriveteci la vostra applicazione.
Dati tecnici - Scambiatore di calore a 40 piastre Ba-23-40
- Materiale: INOX S316L
- Brasatura: rame (99,99%)
- 40 Piastre in acciaio - ogni piastra ha uno spessore di 0,3-0,4 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 4 m³/h |4000 l/h
- Pressione di esercizio: 0-20 bar ( testato a 40 bar )
Il modello Ba-23-40 è un classico scambiatore di calore liquido-liquido e non dovrebbe essere utilizzato con mezzi gassosi, in particolare con refrigeranti ad alta pressione o con tendenze a variazioni di pressione, come i gas refrigeranti del tipo R32, R134A, R290 e simili.
Area di piastre - Scambiatore di calore a 40 piastre Ba-23-40: 0,920 m²
Gli usi più comuni dello scambiatore di calore a piastre Ba-23-40 sono
Dimensioni - Nordic Tec Ba-23-40
(A) - 315 mm
(B) - 73 mm
(F) - 97 mm
(C) - 278 mm
(D) - 40 mm
_________________________________________
Possibili applicazioni dello scambiatore di calore a piastre Ba-23-40
Con 40 piastre, ciascuna con una superficie di 0,023 m², lo scambiatore di calore a piastre Ba-23-40 offre una superficie di scambio piuttosto ampia, quasi 1 m². Questo sarebbe sufficiente per riscaldare un edificio di 300-350 m², tuttavia è limitato dal flusso poiché questa serie ha connessioni DN20 (filettatura da 3/4"). È una soluzione molto valida per dispositivi di riscaldamento a bassa temperatura, ad esempio se la maggior parte della nostra casa è dotata di riscaldamento a pavimento.
Grazie alla sua forma (piastre in acciaio relativamente lunghe e strette), è una scelta eccellente per applicazioni di raffreddamento di vario tipo. Viene utilizzato come componente di un sistema di raffreddamento passivo (usando un impianto con pompa di calore riempito di glicole), dove l'ampia superficie dello scambiatore può neutralizzare rapidamente la presenza di glicole. Un'altra applicazione di raffreddamento è il raffreddamento dell'olio in macchine industriali.
Un'altra applicazione inaspettata per il modello Ba-23-40 è la produzione di birra casalinga (come refrigeratore del mosto). Gli appassionati di homebrewing utilizzano questa unità per raffreddare il mosto dopo averlo fatto bollire a oltre 100°C. Lo scambiatore di calore Ba-23-40 può essere un'ottima soluzione per sessioni che variano tra i 40 e i 70 litri di birra per volta. Per sessioni più piccole, come 30-35 litri, si può tranquillamente utilizzare l'unità a 30 piastre (Ba-23-30).
Scambiatore di calore per dispositivi di riscaldamento da 30-40 kW - Ba-23-40
Lo scambiatore di calore a piastre con una potenza di 40 kW (con connessioni da 3/4"), prodotto da Nordic Tec. È importante ricordare che la potenza nominale è solo un indicatore approssimativo e non dovrebbe essere l'unico fattore nella scelta di uno scambiatore di calore. Il fattore principale per la selezione dovrebbe essere la superficie delle piastre (che per il modello sopra è di 0,92 m²). Inoltre, è bene notare che la potenza nominale dello scambiatore di calore non dovrebbe essere interpretata come la potenza della caldaia o del caminetto con cui è destinato a funzionare.
Lo scambiatore di calore a piastre Ba-23-40 è consigliato per caldaie con una potenza fino a 30-35 kW e per caminetti con rivestimento ad acqua con una potenza di 30-32 kW.
Scambiatore di calore in un sistema di riscaldamento centralizzato - Ba-23-40 di Nordic Tec
Il ruolo di uno scambiatore di calore a piastre in un sistema di riscaldamento centralizzato dipende strettamente dalla fonte di calore principale presente nel nostro impianto, ma anche da eventuali fonti di calore aggiuntive. Va detto che uno scambiatore di calore può connettere, ad esempio, due dispositivi di riscaldamento, uno dei quali può operare in un sistema aperto e l'altro in un sistema chiuso. Questa è una situazione piuttosto tipica quando uno scambiatore di calore in un sistema di riscaldamento collega un caminetto con rivestimento ad acqua (sistema aperto) con una caldaia a gas o una pompa di calore (sistema chiuso).
In genere, ciò comporta il collegamento di questi due sistemi con un'interruzione che impedisce loro di mescolarsi. Tuttavia, ci sono situazioni in cui uno scambiatore di calore in un sistema di riscaldamento centralizzato svolge una funzione che non prevede la combinazione di due fonti di calore, poiché c'è solo una fonte di calore. Tuttavia, si rivela utile separarli con uno scambiatore di calore per protezione. Tale situazione si verifica spesso quando si collega una caldaia a condensazione o elettrica a un edificio vecchio con un sistema di riscaldamento aperto usurato, che deve naturalmente operare in un sistema chiuso. In questi casi, potrebbe non esserci disponibilità di risorse per una completa conversione a un sistema chiuso (soprattutto se comporta una ristrutturazione completa dell'impianto). L'uso di uno scambiatore di calore a piastre può risolvere questo problema.
La corretta selezione dello scambiatore di calore è essenziale per il suo corretto funzionamento in un sistema di riscaldamento centralizzato. Questo modello a 40 piastre, ovvero il Ba-23-40, è adatto per dispositivi di riscaldamento con una potenza nominale superiore a 30 kW.
