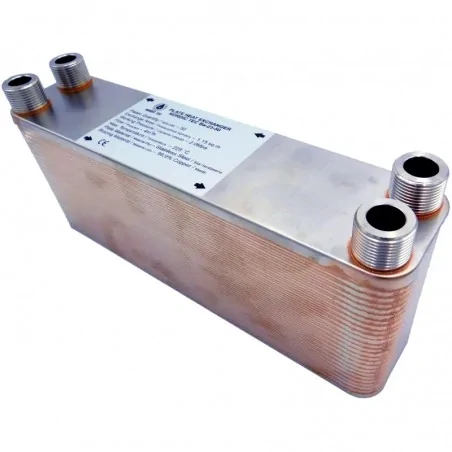

Scambiatore di calore a piastre Nordic Tec Ba-23-50 - 4x 3/4", 50 piastre
Scambiatore di calore a piastre Nordic Tec Ba-23-50 3/4"

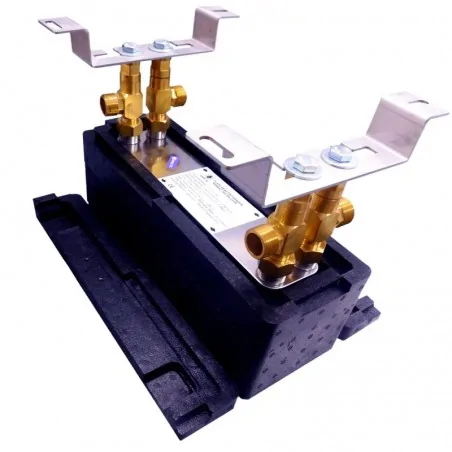

Set completo di scambiatore di calore a piastre Ba-23-50 con accessori
Gli accessori sono opzionali - la scelta della variante del prodotto si trova sopra il prezzo.
Dati tecnici - Scambiatore di calore a 50 piastre 3/4":
- Materiale delle piastre: Acciaio inossidabile L316
- Materiale di brasatura: Rame (99,99%)
- Intervallo di temperatura: <+230 gradi Celsius
- Pressione di esercizio: 20 bar (testato fino a 40 bar)
Il modello di scambiatore di calore a piastre Ba-23-50 è un classico scambiatore di calore liquido-liquido e non deve essere utilizzato con mezzi gassosi, in particolare con fluidi ad alta pressione o refrigeranti che tendono a fluttuazioni di pressione, come R32, R134A, R290 e tutti i gas simili.
- Portata: 4 m³/h
- Diametro delle connessioni: 3/4 pollici, DN20

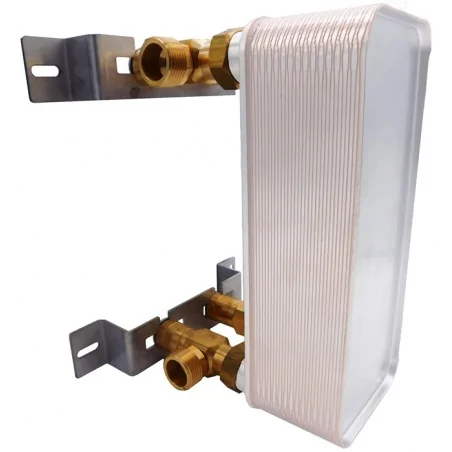

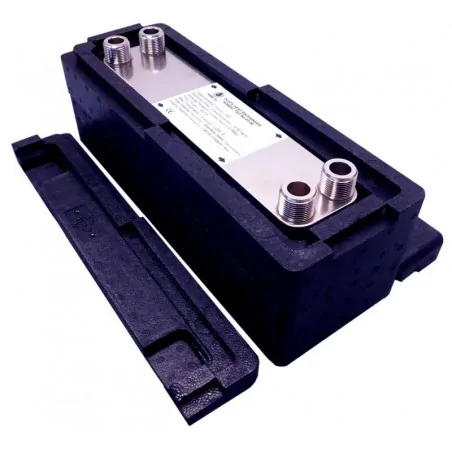

- Opzionalmente è possibile acquistare lo scambiatore a piastre con accessori di montaggio e isolamento
Superficie di scambio termico dello scambiatore di calore a piastre Ba-23-50: 1,15 m²

Dimensioni - Nordic Tec Ba-23-50

(A) - 315 mm
(B) - 73 mm
(F) - 120 mm
(C) - 278 mm
(D) - 40 mm
Scambiatore di calore a piastre - da 50 kW - Ba-23-50 di Nordic Tec
Lo scambiatore di calore a piastre da 50 kW - Ba-23-50, con 50 piastre in acciaio inossidabile prodotto da Nordic Tec, è una soluzione versatile per sistemi di riscaldamento di piccole e medie dimensioni. Grazie alla sua efficace capacità di trasferimento del calore, offre un'eccellente efficienza mantenendo dimensioni compatte. È ideale per il riscaldamento di abitazioni unifamiliari, appartamenti, uffici e altri sistemi di riscaldamento con superfici fino a 300-400 m².
Grazie al design innovativo e alla forma delle piastre, lo scambiatore di calore da 50 kW Ba-23-50 raggiunge un eccellente livello di trasferimento del calore con una bassa perdita di pressione. Ciò si traduce in una maggiore efficienza energetica e in costi operativi inferiori (che a lungo termine riducono il consumo di combustibile o energia del sistema di riscaldamento principale). La costruzione robusta garantisce affidabilità nel tempo, e le dimensioni compatte facilitano l'installazione e l'integrazione nei sistemi di riscaldamento.
Scambiatore di calore da 50 kW - 50 piastre - utilizzo
Di seguito alcuni esempi di applicazioni per lo scambiatore di calore da 50 kW:
Costruzione dello scambiatore a piastre da 50 kW Ba-23-50
Lo scambiatore di calore a piastre da 50 kW è un classico scambiatore di calore a piastre brasato (BPHE). È composto da 50 piastre unite tra loro in un forno a vuoto utilizzando rame (cioè acciaio saldato con brasature in rame). Le piastre degli scambiatori Nordic Tec sono ondulate per aumentare la superficie disponibile e, di conseguenza, migliorare l'efficienza del trasferimento di calore. Ogni singola piastra in acciaio ha una superficie di 0,023 m². Moltiplicando questo valore per il numero di piastre, si ottiene la superficie totale di scambio indicata sopra.
Lo scambiatore di calore da 50 kW non differisce molto, in termini di costruzione, dagli scambiatori di diversa potenza. La chiave per modulare l'efficienza degli scambiatori a piastre è la superficie di scambio termico specifica. Se si desidera aumentare la potenza, occorre scegliere uno scambiatore con un numero maggiore di piastre o piastre di dimensioni maggiori. Allo stesso modo, si otterrà una capacità di scambio termico inferiore riducendo la superficie delle piastre.
