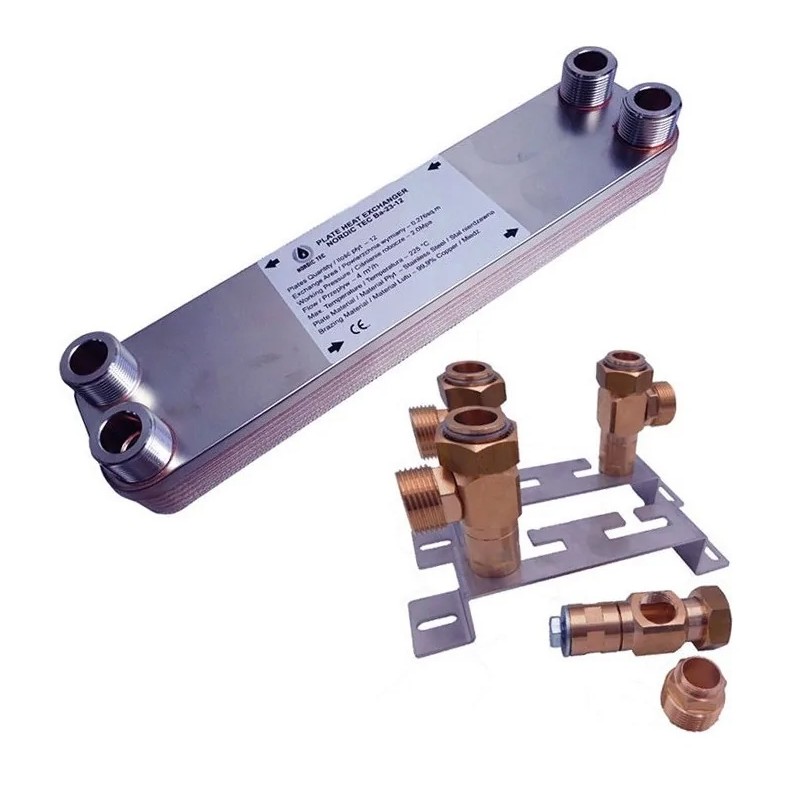

Scambiatore di calore a piastre Nordic Tec Ba-23-12, attacchi 3/4", 12 piastre
Scambiatore di calore a piastre brasato con attacchi 3/4" / DN20 - composto da 12 piastre in acciaio

Realizzato in acciaio inossidabile di alta qualità, lo scambiatore di calore a piastre Ba-23-12 3/4" è stato progettato per garantire un utilizzo duraturo - un prodotto pensato per molti anni. Le 12 piastre ottimizzano lo scambio termico tra due fluidi, ad esempio acqua o glicole. Grazie agli attacchi da 3/4", questo scambiatore di calore può essere facilmente integrato nella maggior parte dei piccoli sistemi di riscaldamento.
Dati tecnici - Scambiatore di calore Ba-23-12
- Materiale delle piastre: acciaio inossidabile L316
- Materiale della brasatura: rame (99,99%)
- Piastre: acciaio - ogni piastra ha uno spessore di 0,3 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 4 m³/h
- Pressione di esercizio: 20 bar (testato a 40 bar)
Il modello Ba-23-12 è un classico scambiatore di calore liquido-liquido con 12 piastre. Non è progettato per l'uso con mezzi gassosi, in particolare con gas ad alta pressione e refrigeranti con variazioni di pressione come R32, R134A, R290 e altri refrigeranti R. Per questo scopo, si dovrebbero utilizzare scambiatori di calore specifici per i freon, progettati appositamente per i mezzi gassosi.
Superficie di scambio termico - Scambiatore di calore a piastre SLIM Ba-23-12: 0,276 m²

L'uso più comune degli scambiatori di calore Nordic Tec Ba-23-12
- Installazioni con un caminetto fino a circa 10 kW | Scambiatore di calore per piccoli caminetti ad acqua.
- Impianti di riscaldamento centralizzato in piccoli edifici fino a 120 m² | Scambiatore di calore per piccoli edifici.
- Collaborazione con caldaie o stufe a caminetto ad acqua con una potenza fino a 12 kW | Scambiatore di calore a piastre per piccole caldaie.
- Collegamento di nuovi circuiti di riscaldamento a glicole in edifici ad alto rischio di danni da gelo, ad esempio edifici agricoli separati, officine o garage con una superficie di circa 100 m².
- Impianti a glicole per lo sbrinamento di parcheggi, rampe, tetti, balconi e terrazze.
- Impianti per la fornitura di acqua calda sanitaria con un serbatoio (fonte di calore aggiuntiva).
- Pannelli solari | Scambiatore di calore per collettori solari classici, che funzionano con glicole o antigelo.
- Homebrewing, raffreddamento del mosto di birra.
- Tecnologia di raffreddamento industriale, ad esempio raffreddamento dell'olio.

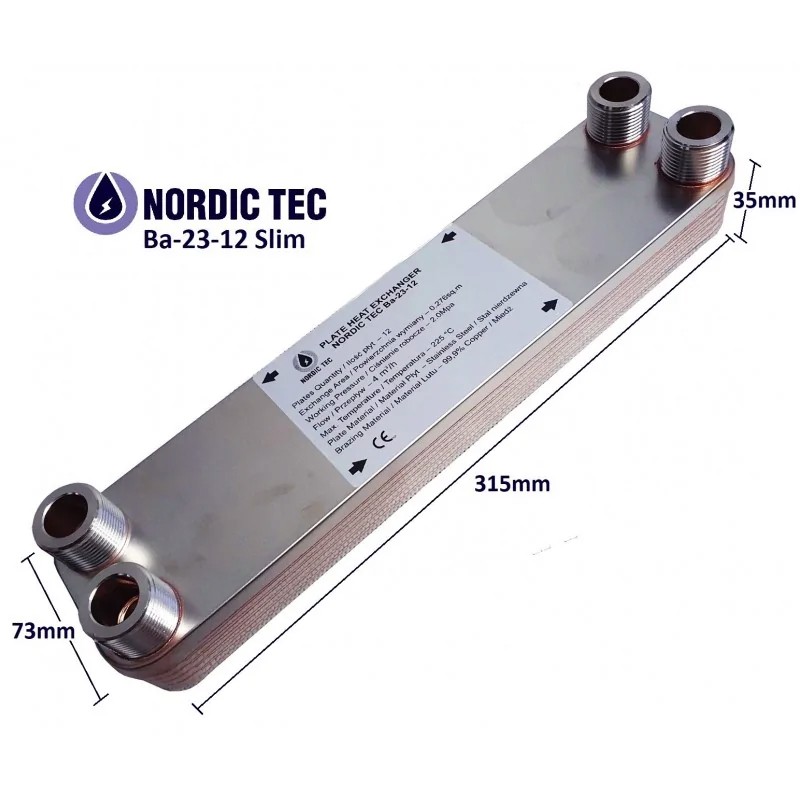

Dimensioni - scambiatori di calore Nordic Tec Ba-23-12

(A) - 315 mm
(B) - 73 mm
(F) - 35 mm
(C) - 278 mm
(D) - 40 mm
Scambiatore a 12 piastre NORDIC Tec Ba-23-12
Il suddetto scambiatore di calore è stato introdotto nella distribuzione più tardi rispetto all'intera serie Ba-23, ovvero nel 2017. Il motivo dell'introduzione è stata la domanda delle aziende del settore della refrigerazione, grazie alle dimensioni molto vantaggiose (l'apparecchio ha una profondità di soli 35 mm). Tuttavia, non è uno scambiatore tipico per la refrigerazione, ma funziona perfettamente nei piccoli sistemi di riscaldamento, come case unifamiliari fino a 100-120 metri quadrati, alimentati da caminetti con mantello d'acqua o caldaie con una potenza di 10-12 kW. Poiché lo scambiatore non è destinato a grandi impianti di riscaldamento, è dotato di attacchi di dimensione 3/4", che tuttavia offrono una portata sufficiente quando si utilizzano le comuni pompe di circolazione da 40 o 60. Può funzionare anche con glicole o altri liquidi antigelo, il che lo rende adatto per il collegamento di edifici separati che non sono riscaldati costantemente e dove il rischio di congelamento è relativamente alto.
