Scambiatore di calore per caldaie, camini e altri dispositivi Nordic Tec Ba-23-20 - 4x 3/4", con 20 piastre
Scambiatore di calore per caldaie con 20 piastre e attacchi da 3/4"
Dati tecnici - Scambiatore di calore Ba-23-20
- Materiale delle piastre: acciaio inossidabile S316L
- Materiale della brasatura: rame (99,99%)
- Piastre: acciaio - ogni piastra ha uno spessore di 0,3 mm
- Intervallo di temperatura: da -185 gradi a +230 gradi Celsius
- Portata: 4 m³/h
- Pressione di esercizio: 20 bar ( testato a 40 bar )
In pratica, questo scambiatore è più adatto per l'uso con caldaie o altri dispositivi di riscaldamento che funzionano a una temperatura di 50-60 gradi Celsius e con una potenza di circa 15-18 kW. Lo scambiatore di calore non è consigliato per il collegamento a pompe di calore, poiché queste richiedono superfici di scambio termico maggiori.
Il modello Ba-23-20 è uno scambiatore di calore liquido-liquido e non dovrebbe essere utilizzato con mezzi gassosi, in particolare con refrigeranti ad alta pressione o con fluttuazioni di pressione, come R32, R134A, R290 e simili.
Superficie di scambio termico - Scambiatore di calore a piastre Ba-23-20: 0,460 m²
L'uso più comune degli scambiatori di calore Nordic Tec Ba-23-20
- Installazione con caminetto ad acqua con una potenza di circa 15 kW
- Supporto per caldaie a gas a condensazione con una potenza fino a 15-18 kW
- Supporto per caldaie a pellet, biomassa, legna o altri combustibili con una potenza massima di 15-18 kW
- Impianti di acqua calda sanitaria (ACS) con serbatoio (fonte di calore aggiuntiva)
- Pannelli solari (tradizionali, a glicole) per il riscaldamento dell'acqua calda sanitaria
- Produzione di birra domestica, raffreddamento del mosto
- Refrigerazione industriale tra fluidi

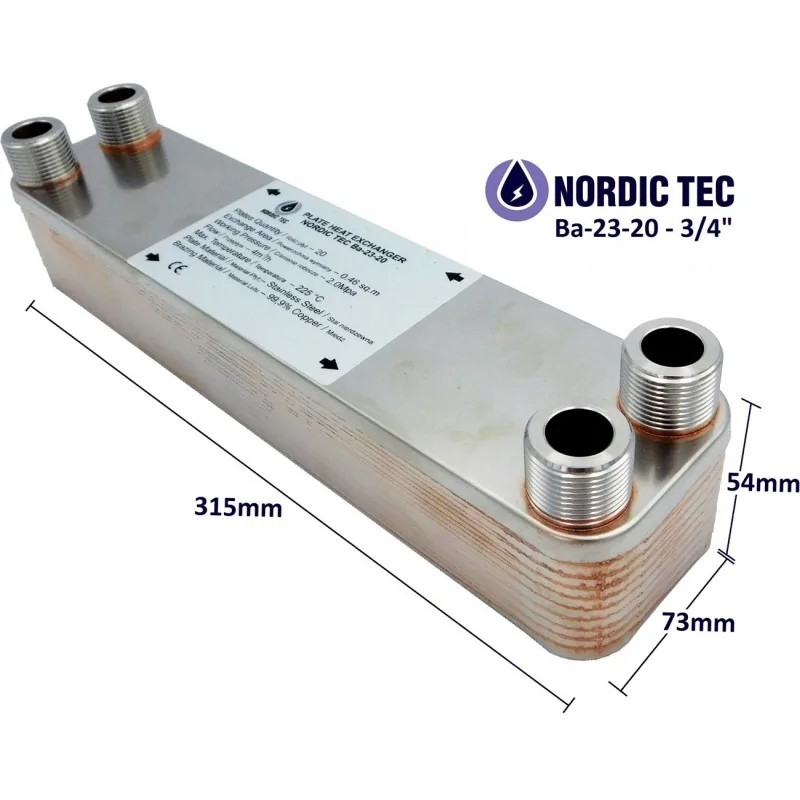

Dimensioni - scambiatori di calore Nordic Tec Ba-23-20
(A) - 315 mm
(B) - 73 mm
(F) - 54 mm
(C) - 278 mm
(D) - 40 mm
Collegamento di un sistema aperto e chiuso tramite uno scambiatore di calore Ba-23-20
Questo è l'utilizzo classico e più diffuso di questo scambiatore a piastre da 25 kW, e più in generale, di dispositivi di questo tipo. Per spiegare brevemente l'argomento ai profani, i sistemi di riscaldamento centralizzato possono essere aperti o chiusi. I sistemi chiusi sono sigillati e l'acqua al loro interno circola sempre la stessa. Ovviamente, hanno sistemi di sicurezza che permettono di ridurre la pressione nel circuito per evitare danni, come i cosiddetti vasi di espansione. I sistemi chiusi hanno alcuni vantaggi rispetto a quelli aperti, tra cui il fatto che sono più salutari per i dispositivi di riscaldamento (ad esempio, per le caldaie) e, poiché non vi si aggiunge regolarmente acqua, hanno una minore tendenza a generare calcare, il nemico principale di un sistema di riscaldamento efficiente. La maggior parte dei dispositivi moderni, come le caldaie a gas o a condensazione, "preferiscono" funzionare in un sistema chiuso. Tuttavia, i dispositivi di vecchio tipo, come le caldaie a carbone, le caldaie a legna o i caminetti con scambiatore d'acqua, sono così poco controllabili che, nella maggior parte dei casi, si consiglia la loro installazione in un sistema aperto. Questo è più sicuro in termini di resistenza alle alte pressioni, che possono essere generate da un surriscaldamento incontrollato del sistema da parte di tali fonti (non hanno un controllo così buono della temperatura del sistema come, ad esempio, le caldaie a gas, che possono spegnersi automaticamente in qualsiasi momento).
Cosa possiamo fare quindi? Quale sistema scegliere se vogliamo avere due fonti di calore nella nostra casa, una destinata al sistema chiuso e l'altra all'aperto? Ad esempio, una pompa di calore + un caminetto, o un riscaldamento a gas con un caminetto? O magari un riscaldamento elettrico con una caldaia a carbone lasciata per sicurezza? L'unico modo per collegare entrambi i sistemi in modo che scambino calore senza mescolare i fluidi è utilizzare uno scambiatore di calore a piastre. Tuttavia, affinché il sistema che collega un circuito chiuso a uno aperto funzioni, è essenziale una corretta selezione dello scambiatore. Lo scambiatore di calore a piastre deve avere una superficie adeguata; altrimenti, il sistema non funzionerà.
Scambiatore di calore a piastre 25 kW - Ba-23-20
Il dispositivo sopra descritto è uno scambiatore di calore a piastre da 25 kW del marchio Nordic Tec. È importante ricordare che la potenza di 90 kW è un valore nominale indicativo, raggiungibile in condizioni ottimali di riscaldamento centralizzato, di solito con differenze di temperatura maggiori tra il fluido riscaldante e quello ricevente. Ciò significa che, in linea di principio, non dovremmo confrontare la potenza degli scambiatori di calore a piastre con la potenza, ad esempio, delle caldaie collegate con il loro aiuto in un rapporto 1:1. Uno scambiatore di calore a piastre da 25 kW non dovrebbe essere utilizzato con caldaie a gas da 25 kW, per esempio. Questo dispositivo è una scelta eccellente se si cerca uno scambiatore di calore per un caminetto da 15 kW o per una caldaia con una potenza di circa 15-18 kW.
